移动式多层热风循环蔬菜烘干柜体结构

　　该柜体结构面向农产品初加工、小型食品作坊、中央厨房预处理区以及餐饮配送中心的脱水工序，主要用于叶菜、根茎切片、菌菇、香草、水果片等物料的批量低温烘干。设备以立式封闭柜为主体，内部设置多层承托网架，物料摊放后依靠热风在层间流动完成水分迁移，适合需要控制堆叠厚度、保持通风间隙的轻散物料。与连续式烘干线相比，这种柜式结构占地边界较小，批次切换灵活，能够在多品种、小批量加工场景中降低设备投入和场地改造难度。

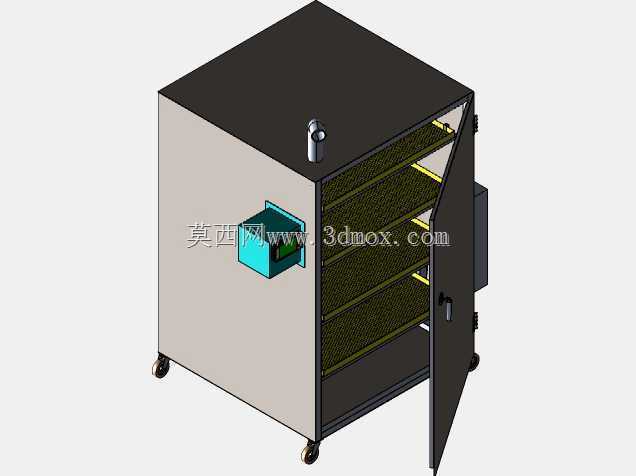

　　从结构布置看，柜体采用矩形立柜形式，底部配置脚轮，使设备能够在清洗区、上料区、烘干区和包装区之间短距离移动。脚轮位置贴近柜体四角，支撑跨度覆盖整机底面，可减少满载层架时的倾覆风险；柜体就位后，若现场地面存在坡度或排水沟，应配合轮刹或可调支脚固定，避免开门取放托盘时柜体滑移。整机高度方向以多层搁架为核心，层间距需要兼顾托盘边缘、物料堆积高度和热风通道，网架不宜完全贴死后壁，应保留回风与导流空间。

　　门体采用侧开方式，铰链布置在柜体侧边，门锁位于开合侧，便于操作人员逐盘取放。门开启后，内部层架完全暴露，托盘可沿水平方向抽出或推入；设计时需关注门体开启半径与车间通道宽度的关系，尤其在设备旁布置操作台、洗筐机或物料车时，应预留门扇旋转和人员侧身操作空间。柜门闭合后承担保温和防热风外溢作用，门边与柜体框架之间需要设置连续密封面，减少高温高湿空气从缝隙泄漏。

　　柜体外侧设置独立控制盒，用于布置温控、开关、状态指示等元件。控制盒外置于侧壁，可避免柜内湿热空气直接侵蚀电气件，也方便操作人员在不打开柜门的情况下观察和调整运行状态。接线从柜体侧面进入控制区域时，应保持走线边界清晰，避免与热风通道、可拆卸层架和门铰链发生干涉。柜体顶部设置排气或测温相关接口，湿热空气可通过上部通道排出；接口位置不应被靠墙安装面遮挡，顶部与建筑梁、管道、照明灯具之间也应保留检修和散热距离。

　　内部承托结构采用多层网状托盘或网格层板，镂空面积决定热风穿透效果。网孔过密会增加风阻，使上下层温差扩大；网孔过大则不适合细碎物料，需要根据物料形态选配托盘。层架支撑件沿柜体内壁两侧布置，承受托盘、物料和操作冲击载荷，端部应设置限位或防倾覆结构，防止托盘推入不到位或抽出时偏摆。对于含水率高、单盘载荷大的物料，支撑件间距和柜体侧板刚度需要同步校核，避免长期热态使用后出现层架下垂。

　　热风组织上，这类烘干柜通常需要在柜体内部形成稳定的上升或横向循环气流。层架后方、侧边或顶部可设置风道边界，使气流先经过加热区域，再均匀进入各层物料间隙，最后携带湿气从排气位置离开。建模时不能只表现外壳和托盘，还应预留风机、加热器、导流板、温感探头和排湿管路的安装空间。柜体后壁与侧板的连接要考虑保温层厚度，内壁材料应适应湿热环境，外壁则承担防护和外观作用；两层壁板之间的填充空间会影响外形尺寸，不能按单层钣金厚度简单推算。

　　安装边界方面，设备虽带脚轮可移动，但并不意味着可以随意贴墙布置。后侧需要留出风道维护和接线空间，开门侧应满足托盘完全抽出的操作距离，顶部排湿口不得封闭，控制盒所在侧壁也应避免被物料架遮挡。若设备用于食品加工现场，柜体底部应便于冲洗和排污，脚轮周边不宜形成积污死角；柜体与地面之间的高度、门封形式和可拆卸托盘结构，都会影响日常清洁效率。

　　三维结构设计时，可将整机拆分为柜体框架、内壁保温层、门体铰链组件、多层网架、控制盒、顶部接口、底部脚轮和侧部附件等模块。框架决定外形尺寸和吊装运输边界，门体与锁具决定操作动线，层架决定产能和物料适应性，风道附件决定烘干均匀性。各模块在装配中需要保留热膨胀、密封压缩和维护拆卸余量，尤其是柜门、托盘支撑和侧壁控制件，不能只追求外观整齐而忽略现场使用中的拆装路径。整体结构强调可移动、批次加工、层间通风和湿热环境下的维护便利性，适合作为小型脱水加工设备的柜体方案进行细化设计。
