传统甘蔗压榨制糖机组传动结构

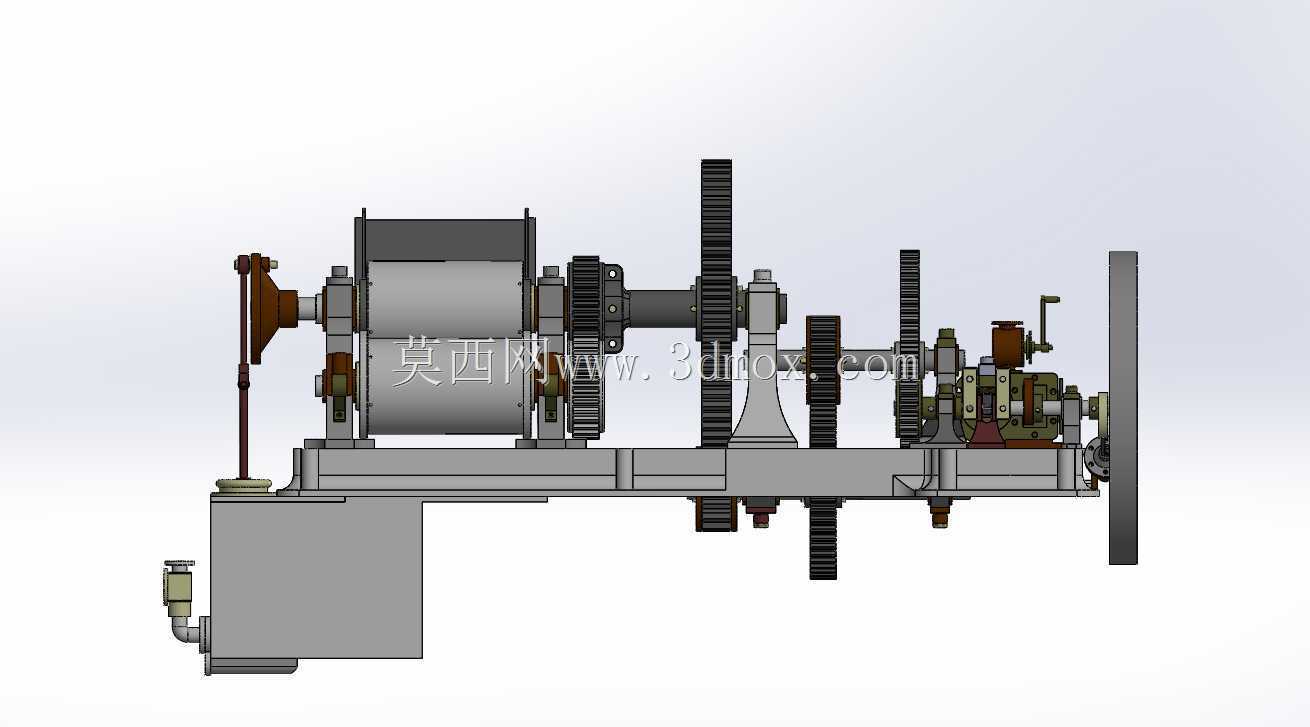

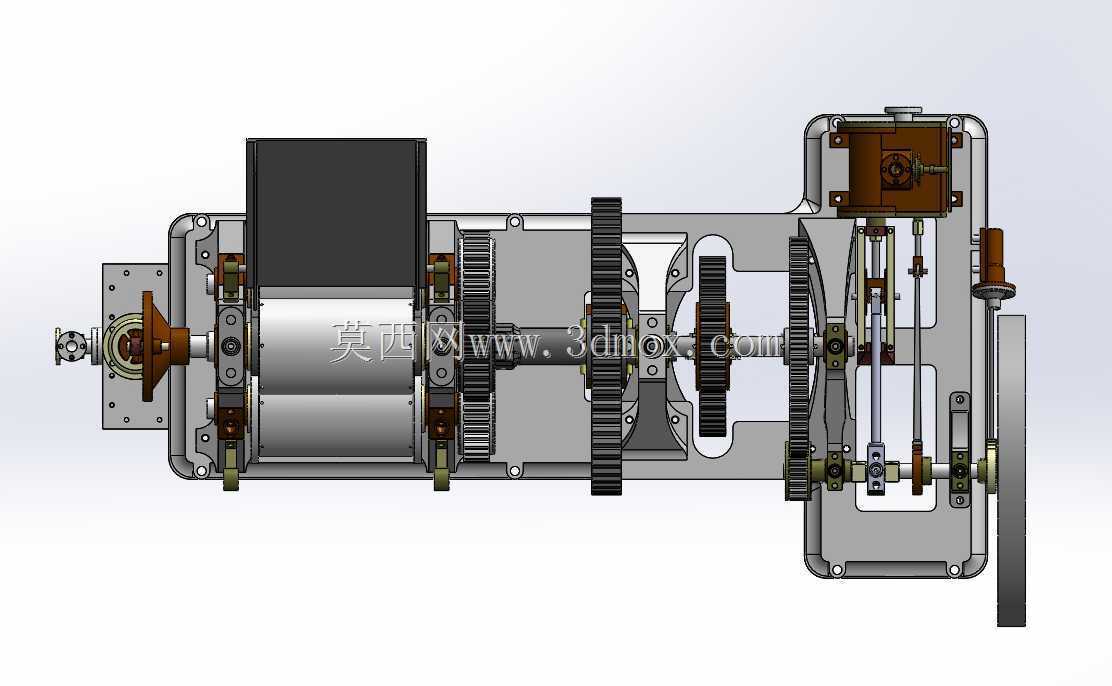

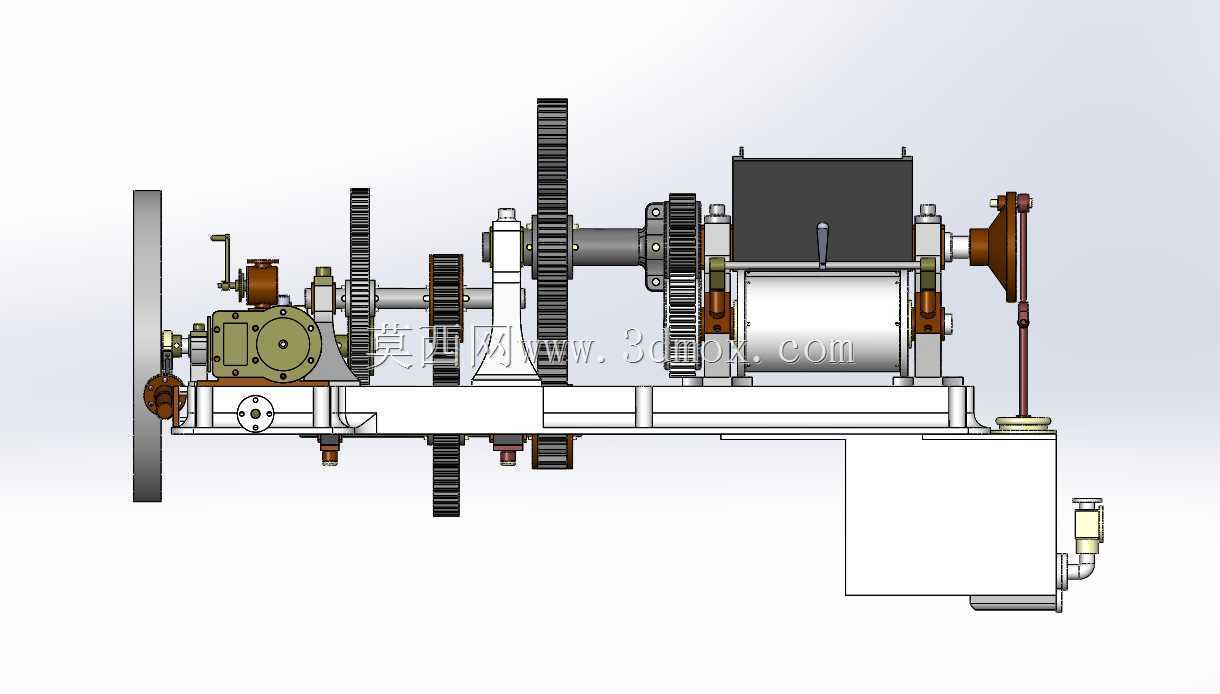

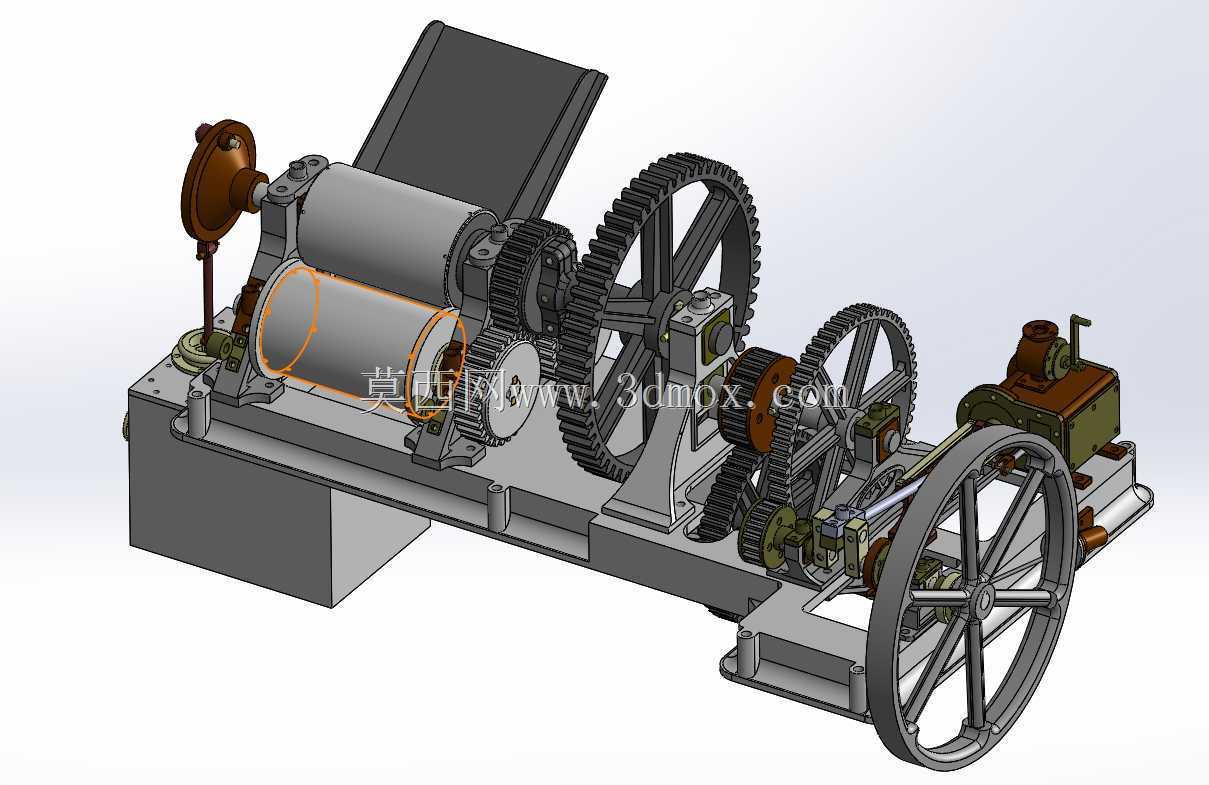

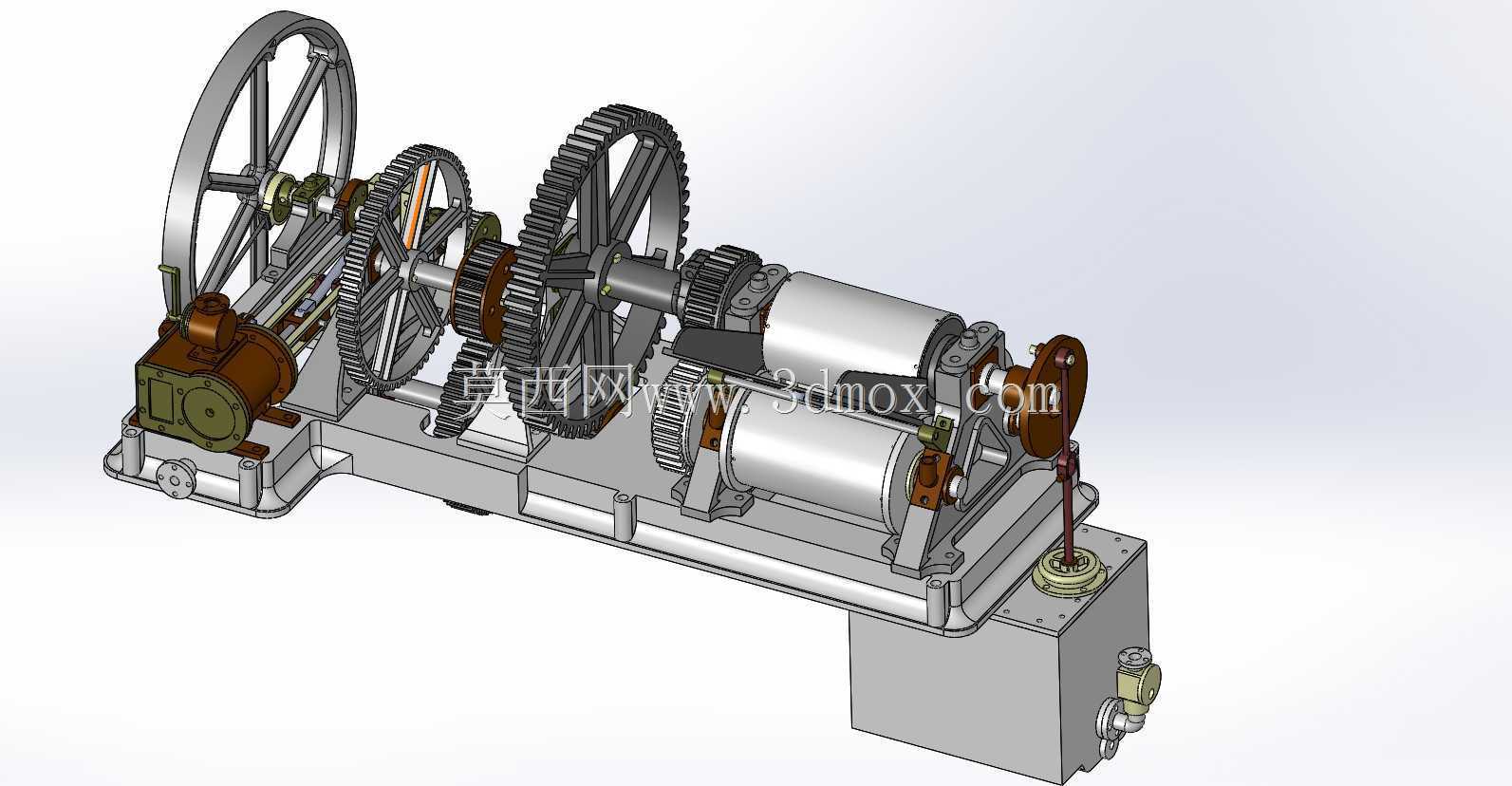

　　这套三维结构还原的是小型甘蔗制糖作坊里承担蔗料压榨提汁工序的核心机组，整体采用卧式长机架布局，将压榨辊组、开式齿轮传动链、大直径飞轮以及原动端动力单元沿同一纵向基准串联布置，适配南方蔗区中小型糖厂、传统红糖加工作坊的现场安装条件。设备的核心作业段为双辊压榨机构，两根平行布置的压榨辊表面预留粗糙咬合纹理，上方设置倾斜导料槽，收割后切段的甘蔗从导料槽连续送入两辊间隙，通过辊面的强挤压作用将蔗茎内部含糖汁液挤出，蔗渣从辊组另一侧排出，挤压出的蔗汁沿机架下部的集液槽导流收集，完成制糖流程的头道提汁工序。

　　从传动链路设计来看，机组动力输入端配套小型蒸汽动力单元，动力输出后经由多级开式圆柱齿轮副逐级减速增扭：靠近动力端的小模数主动齿轮依次啮合中间传动齿轮组，最终将大扭矩传递到压榨辊端的大直径从动齿轮，整套传动齿轮全部外露布置，方便作坊运维人员定期加注润滑脂、检查齿面磨损情况，适配糖厂多粉尘、多蔗屑的作业环境，无需复杂封闭箱体即可长期稳定运行。传动链路末端配置大尺寸辐条式飞轮，飞轮在运转过程中储存转动惯量，能够抵消甘蔗进料不均、蔗料硬度波动带来的载荷冲击，避免压榨辊遇到硬蔗节时出现转速骤降、卡滞闷车的问题，让整台机组的压榨节奏保持平稳。

　　机架部分采用型钢焊接拼装的长条形底座，所有齿轮支座、压榨辊轴承座、动力单元安装位都预先在底座上加工出定位基准面，现场安装时只需依次吊装各部件对齐定位孔即可完成装配，无需复杂的现场配焊加工。底座下部预留集汁腔空间，挤压流出的蔗汁可直接汇入腔室集中引出，避免蔗汁漫流污染传动部件。压榨辊侧方设置手轮调节机构，操作人员可通过转动手轮调整两辊之间的压榨间隙，针对不同批次甘蔗的纤维粗细、含水率高低灵活调整挤压力度，兼顾提汁率和设备负载合理性。

　　安装边界层面，整台机组沿长度方向的占地轮廓适配普通作坊车间的通行宽度，底座底部预留地脚螺栓固定孔，安装时只需在硬化水泥地面浇筑对应预埋孔即可完成固定，无需额外做复杂地基处理。外露的传动齿轮外侧可按需加装简易防护栏，既不影响日常巡检润滑，也能避免作业人员衣物卷入运转部件。导料槽的倾斜角度按照甘蔗靠自重顺滑进料的逻辑设计，无需额外配置强制送料机构，进料端高度适配人工倒料或者简易输送带送料的作业高度，出料端的蔗渣排出位置预留足够空间，可直接对接蔗渣输送设备或者人工清运通道。

　　结构设计上充分考虑了制糖场景的运维特性：所有啮合齿轮的齿宽都预留了足够的磨损余量，长期运行后齿面出现正常磨损时仍可保证传动啮合精度；压榨辊两端采用分体式轴承座，磨损后可单独拆卸更换，无需整体拆卸辊组；动力端和传动段的布局留有充足的操作空间，日常检修时扳手等工具可直接抵达各个紧固点位，不存在结构干涉导致的运维死角。整套结构没有采用复杂的液压、电控元件，依靠纯机械传动即可完成连续压榨作业，对作业现场的配套条件要求低，非常适合分散式的甘蔗初加工场景使用。
