商用车双膜片弹簧制动气室结构设计

　　这套三维结构对应商用车车桥上常用的双腔弹簧制动气室，也就是行车制动与驻车制动集成在一起的执行部件，常见于半挂车、重型货车以及客车的鼓式制动桥。现场装配时，它直接固定在制动底板外侧的支架上，推杆端连接制动调整臂，把气室输出的直线推力转成凸轮轴转角，再撑开制动蹄实现车轮制动。做车桥布置时，这类部件不能只看本体直径，还要预留气管插拔空间、推杆摆动余量以及板簧和轮胎之间的安全间隙，否则车辆在满载跳动或转向时容易出现干涉。

　　从功能拆分来看，该部件包含两个独立工作腔。靠近推杆的一腔承担行车制动，驾驶员踩下制动踏板后，压缩空气经接口进入腔室，推动膜片和推杆盘向外伸出；气压释放后，回位弹簧把推杆拉回初始位置。另一腔承担驻车与应急制动，内部装有大刚度储能弹簧。正常行驶时，该腔持续通入压缩空气，压缩弹簧并解除制动；当驾驶员拉起驻车阀，或者管路意外失气，弹簧力会直接作用在推杆上，自动产生制动力。这种“断气即制动”的逻辑，是商用车辆保证坡道停放和管路故障安全的关键。

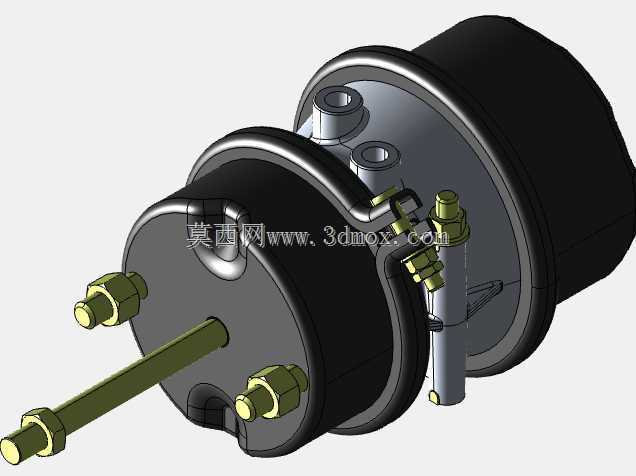

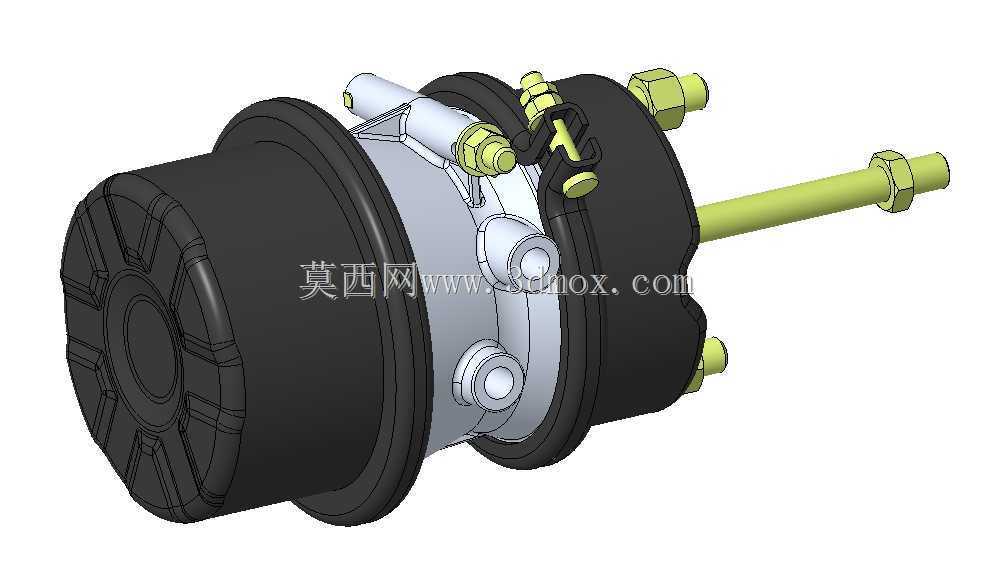

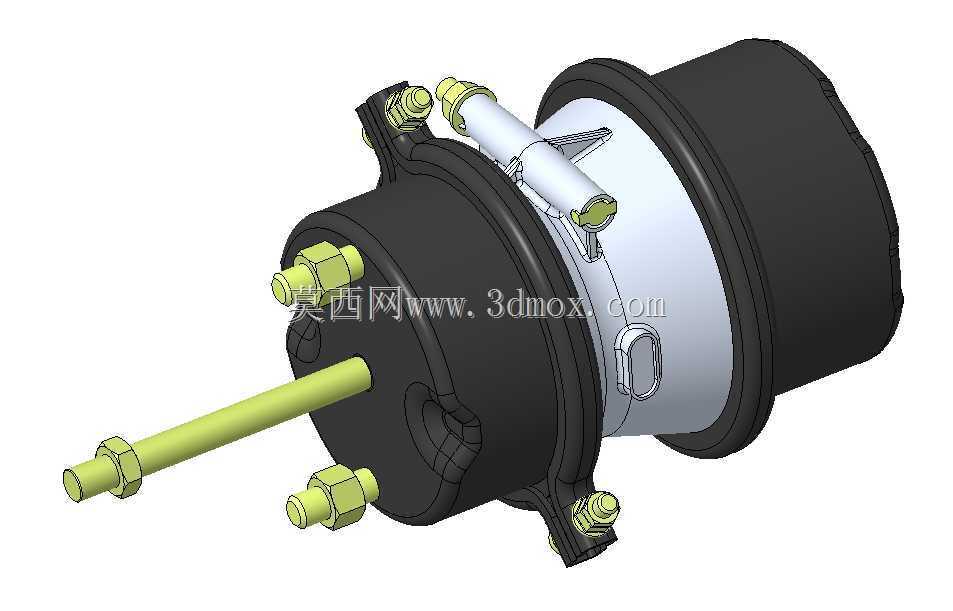

　　建模时可以明显看出，外形并非简单圆筒拼接。中部壳体承担膜片压紧、腔室密封和支架连接，周向布置的卡箍与螺栓把前后壳体锁紧，保证膜片边缘在反复气压冲击下不发生滑移。后端大直径筒体主要容纳储能弹簧和活塞，因此外径较大；前端则围绕推杆导向、密封座和连接叉进行收束。推杆采用带螺纹的长杆结构，端部可与调整臂连接，通过螺纹旋入长度还能在装配阶段补偿制动蹄片磨损带来的间隙变化。周围几个六角接头分别对应行车进气、驻车进气以及固定连接，接口方向和高度需要与车架线束、气路走向一起校核。

　　设计思路上，这类气室首先要保证推力与行程匹配。行车腔推力由有效膜片面积和工作气压决定，驻车腔则由弹簧预紧力和活塞面积共同决定；行程过长会使膜片过度变形，行程不足又无法补偿摩擦片磨损。其次要考虑密封可靠性，膜片、推杆密封圈和活塞密封圈在低温、泥水、盐雾以及频繁往复运动下都不能失效。壳体外部的加强筋和安装耳板并非装饰，而是用于承受制动反力、车辆振动以及弹簧释放时的冲击。若支架刚度不足，气室在工作中会出现摆动，轻则导致推杆偏磨，重则影响制动力传递效率。

　　在安装边界方面，三维布置需要重点核对推杆轴线与调整臂摇臂的相对角度。理想状态下，推杆在最大制动行程附近应尽量接近垂直于摇臂受力面，以获得较高机械效率；若初始角偏差过大，同样的气室推力会损失在侧向分力上。筒体后端与车架纵梁、储气筒、挡泥板以及轮胎胎侧之间要保留维修空间，特别是拆卸卡箍、更换膜片或连接气管时，工具不能被周边零件挡住。上下安装螺栓的位置决定了气室随桥跳动的姿态，前伸的推杆还要避免在悬架压缩时碰到桥壳焊缝。

　　对于结构设计人员，这个模型的价值在于把制动系统中容易被简化成“一个推杆加一个气缸”的部件完整展开：双腔壳体、膜片限位、储能弹簧、推杆导向、接口方位和安装支架都能在装配关系中核对。选型时可据此判断不同桥型所需的制动腔规格、推杆长度和接头朝向；建模时也能据此检查运动包络，而不是仅依据二维样本尺寸摆放。实际工程中，弹簧制动气室虽然属于成熟部件，但它直接关系到车辆制动安全，任何外形干涉、行程不足或密封空间考虑不周，都会在台架试验和道路运行中放大成故障点。
