带散热孔通风式汽车制动刹车盘结构

　　在乘用车与轻型商用车的盘式制动系统中，制动盘是承担制动力矩转化、将车辆动能通过摩擦转化为热能耗散的核心执行部件，直接决定整车制动效能的稳定性、连续制动工况下的抗热衰退能力，以及日常行驶的制动安全性。日常道路行驶中，车辆频繁制动、长下坡持续制动、高速紧急制动等场景下，制动盘与摩擦片接触区域会在短时间内产生大量摩擦热，若热量无法快速导出散发，会导致摩擦片摩擦系数骤降、制动踏板脚感变软，严重时甚至出现制动效能大幅衰减的热衰退现象，同时高温还会加速制动盘表面热疲劳裂纹的萌生，缩短零件使用寿命。这款制动盘在设计阶段就针对散热需求做了针对性结构优化，摒弃了传统实心制动盘热容有限、散热路径单一的缺陷，

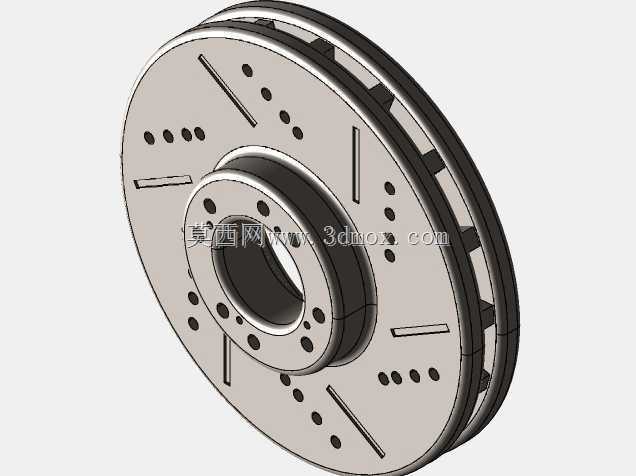

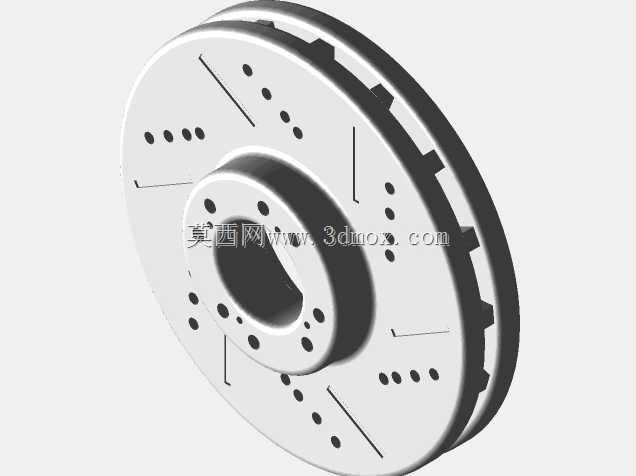

　　在盘体摩擦工作区域均匀排布了多组贯通式圆形散热孔，同时在两个摩擦面之间设置了径向布置的通风导流槽，车辆行驶时，车轮转动带动的气流可以顺着通风槽快速穿过盘体内部，配合表面的贯通散热孔，形成多维度的空气对流散热路径，大幅提升连续制动工况下的热量散发效率，避免摩擦面温度过快攀升。从结构设计逻辑来看，这款制动盘采用整体式铸造后精加工的成型思路，中心设置与轮毂轴头配合的定位安装孔，周围均匀分布的螺栓过孔严格匹配对应车型的轮毂螺栓分布圆参数，安装时可以直接贴合轮毂轴头的定位端面，保证制动盘旋转时的端面跳动量控制在工程允许的公差范围内，避免制动时出现方向盘抖动、踏板弹脚的问题。盘体的两个平行端面是与制动片接触的摩擦工作面，

　　加工时需要保证两端面的平面度、平行度满足制动系统的装配要求，表面粗糙度控制在合理区间，既保证制动初期的磨合速度，又避免过度磨损制动片。摩擦面上的散热孔采用非等距交错排布的方式，一方面避免孔位对齐形成应力集中带，降低盘体在交变制动力矩作用下的开裂风险，另一方面可以在制动过程中刮除摩擦片表面产生的磨屑，减少磨屑在摩擦面之间形成的磨粒磨损，延长摩擦片和制动盘的整体使用寿命。盘体边缘的径向开槽结构，除了辅助散热之外，还可以在涉水行驶后快速排走摩擦面之间的水膜，缩短湿滑路面下的制动响应时间，避免水衰退现象影响制动安全。从安装边界来看，这款制动盘的整体厚度、摩擦工作面的有效半径、中心定位孔的直径与深度、安装螺栓的分布圆直径与孔数，

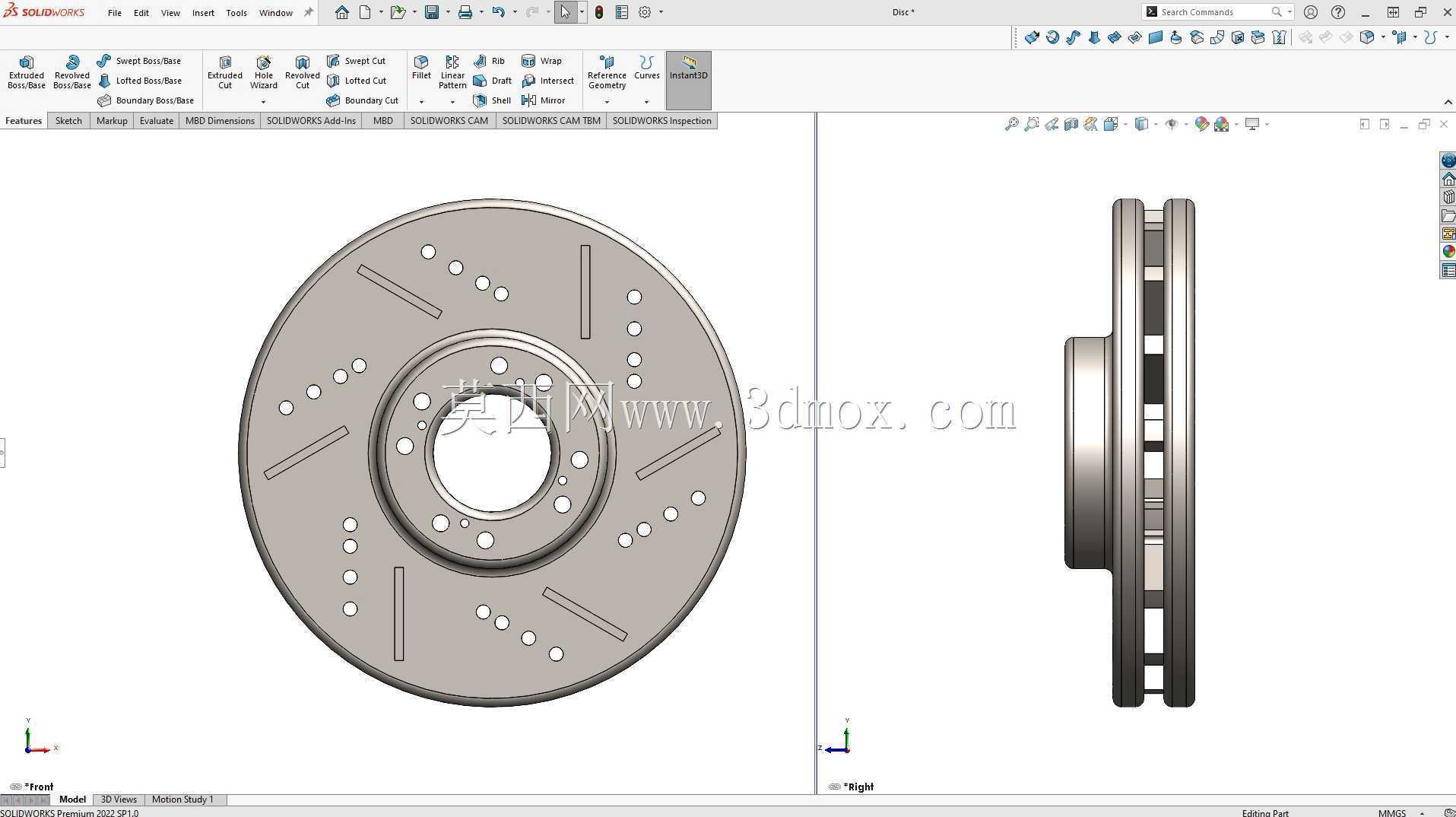

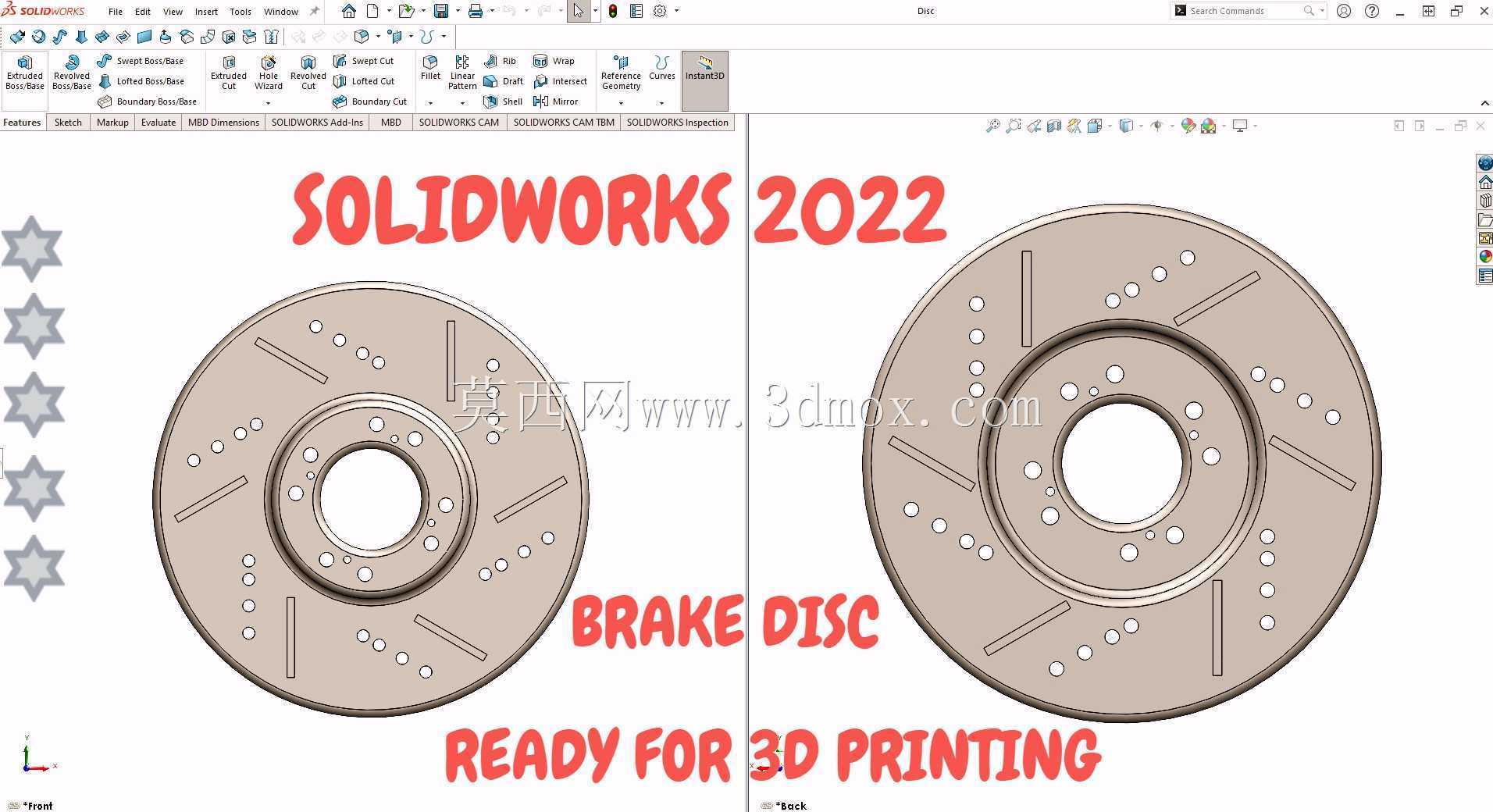

　　都严格对应常规家用前驱车型的前桥制动系统安装尺寸，替换安装时不需要对转向节、卡钳支架做额外改装，直接适配原厂的浮动式制动卡钳与摩擦片。设计过程中通过三维建模完成了整体结构的参数化搭建，对散热孔的孔径、排布密度、通风槽的截面形状与倾斜角度做了多轮仿真验证，在保证盘体结构强度满足最大制动力矩要求的前提下，尽可能提升散热通道的空气流通效率，同时控制制动盘的整体重量，减少簧下质量，提升车辆的悬挂响应性能。实际装车使用时，这款通风带孔制动盘在连续十次以上的高强度制动测试中，摩擦面的最高温度比同尺寸实心制动盘低15%以上，热衰退后的制动效能保持率提升20%左右，同时表面的打孔和开槽结构可以有效减少制动过程中的高频振动，降低制动噪音，提升日常驾驶的制动平顺性。需要注意的是，这类带散热孔的制动盘在加工时需要对孔边缘做倒角去毛刺处理，避免尖锐边缘刮伤摩擦片表面，同时在做动平衡检测时，需要根据打孔后的质量分布做对应的平衡配重，保证高速旋转时的稳定性，避免高速制动时出现抖动问题。
