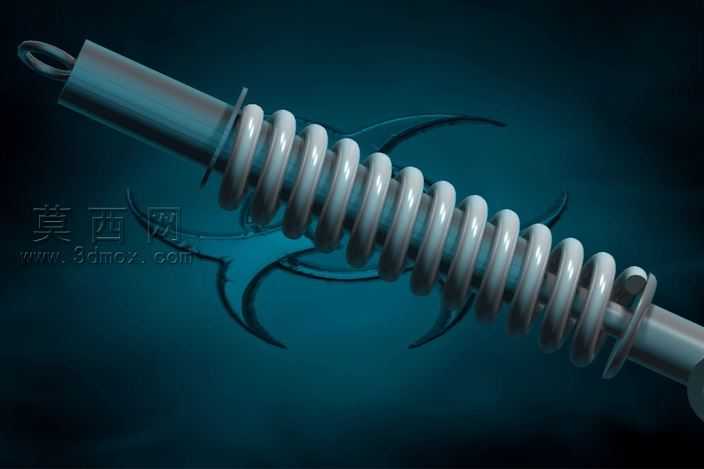

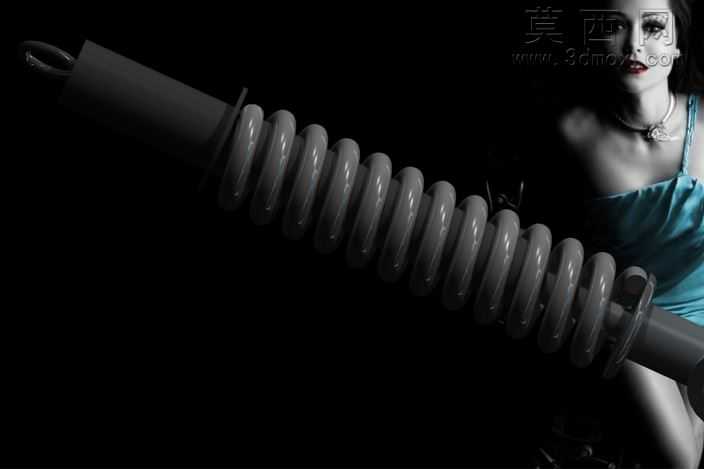

车辆悬挂用减震阻尼部件三维设计

本次三维建模围绕车辆悬挂系统核心的减震阻尼部件展开，设计初期先梳理该类部件的核心功能需求：需要承接车身与行走机构的连接，缓冲路面传递的冲击载荷，同时通过阻尼作用耗散振动能量，避免车身产生持续余震影响行驶平顺性。建模过程中先搭建整体装配基准，以部件的中心轴线作为全局装配参考，依次完成上下连接吊耳、阻尼筒体、螺旋弹簧、端部密封结构、活塞杆等核心零件的参数化建模。针对螺旋弹簧部分，采用螺旋扫描特征完成主体轮廓构建，严格匹配弹簧的节距、中径、丝径参数，同时对弹簧两端的并圈磨平结构做细节处理，还原真实弹簧的端部贴合形态，保证装配时弹簧端面能够与上下支撑座完全贴合，避免出现装配干涉。阻尼筒体部分采用回转类特征构建主体，同时预留出密封槽、油道、连接螺纹的细节结构，筒体内壁与活塞杆的配合间隙按照实际装配公差做参数化设定，既保证模型装配的合理性，也能直观展示内部阻尼介质的工作腔室结构。上下连接吊耳部分采用拉伸与切除特征结合的方式构建，还原吊耳的衬套安装孔、加强筋结构，保证吊耳的结构强度表现与真实部件一致，同时对吊耳与筒体、弹簧座的焊接贴合面做贴合约束，还原实际生产中的焊接装配逻辑。材质渲染阶段，针对不同零件匹配对应材质属性：螺旋弹簧采用高强度弹簧钢材质，添加细微的氧化层质感与表面粗糙度表现，还原金属弹簧的哑光金属光泽；阻尼筒体采用表面喷塑的黑色金属材质，添加细微的颗粒质感表现喷塑层的触感；活塞杆采用高精度抛光镀铬材质，设置高反光的金属镜面属性，突出活塞杆表面的高精度加工质感；连接吊耳采用锻钢发黑材质，添加细微的锻造纹理表现，区分不同零件的加工工艺差异。整体装配完成后对部件的运动行程做干涉检查，模拟弹簧压缩、拉伸过程中各零件的相对位置关系，确认在最大压缩行程下弹簧不会出现并圈卡死、活塞杆不会触底碰撞筒体的问题，同时对各连接部位的配合关系做校验，保证模型既具备外观展示效果，也能清晰呈现减震部件的内部结构与工作原理，可用于悬挂系统结构教学、产品方案展示、零部件选型参考等场景。
