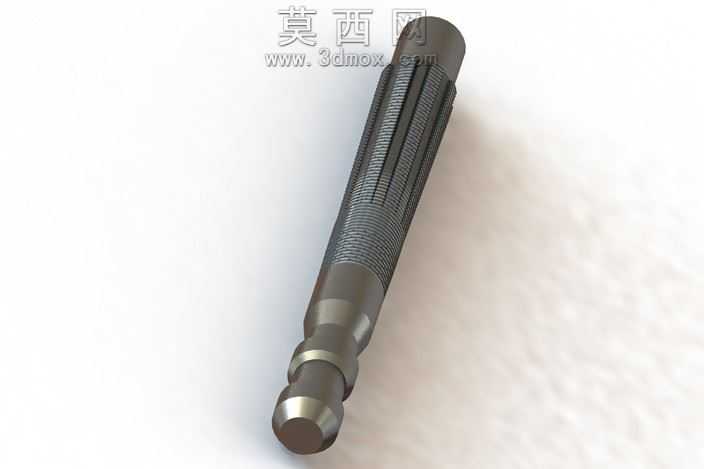

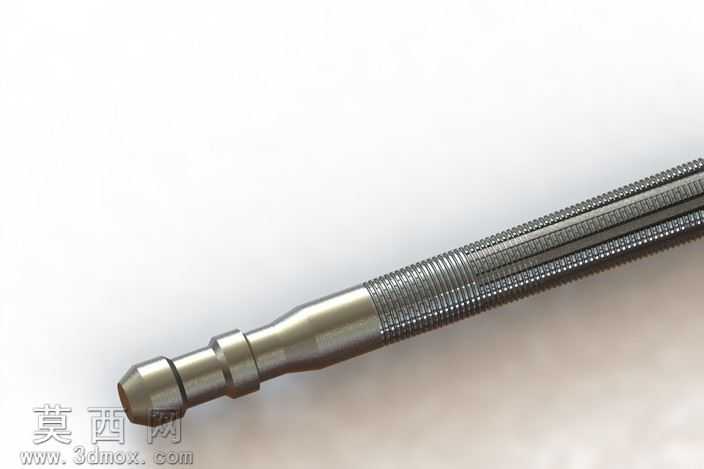

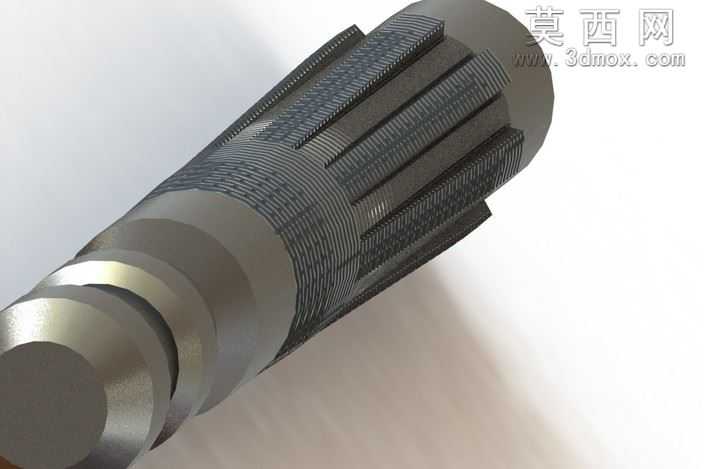

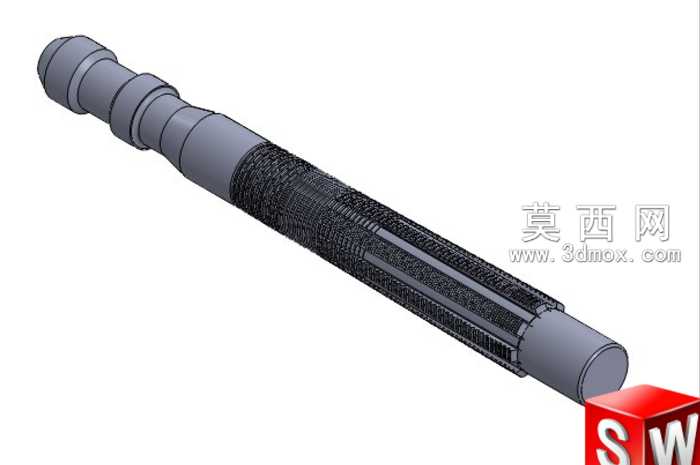

本模型为键槽加工专用拉刀的三维结构设计,采用SolidWorks完成全参数化建模,整体建模过程严格遵循拉刀的实际加工工艺逻辑,对拉刀各段结构进行了1:1比例的精准还原。模型从左端的夹持牵引段开始,依次构建了引导定位段、粗切齿段、过渡校准段、精切齿段以及尾部的导向支承段,各段轴径按照拉削工序的切削余量分配规律做了阶梯式递增设计,每一圈刀齿的齿升量、齿距、前角后角参数都在建模中通过参数化草图进行约束,可通过修改全局参数快速调整刀齿排布以适配不同加工余量的键槽加工需求。建模过程中对刀齿的分屑槽结构做了精细化特征构建,每一个分屑槽的位置、深度、宽度都与相邻刀齿做了错位排布约束,还原了拉刀实际切削过程中避免切屑卡滞的结构设计逻辑;刀齿的切削刃口做了微小倒角的细节特征处理,还原了实际刀具的刃口钝化工艺结构,避免建模中出现理想锐边与实际生产不符的问题。模型的材质渲染采用了合金工具钢的金属材质,对刀齿工作段做了细微的纹理处理模拟刀具磨削加工后的表面质感,夹持段与导向段做了氧化发黑的深色材质区分,不同功能段的材质视觉差异清晰,能够直观区分拉刀各部分的功能分区。整体装配结构采用单实体多特征的建模方式,无多余冗余特征,各结构段之间的过渡圆角、退刀槽等工艺结构都做了完整还原,既保证了模型结构的完整性,也兼顾了后续工程图导出、切削仿真分析的使用需求,可直接用于拉刀设计的结构验证、加工工艺演示以及机械加工教学场景使用。
