履带拖拉机DT75驱动冷却风扇转子

　　履带式拖拉机在耕地、推土、泥泞场地转运和低速重载作业中，发动机舱长期处于高负荷、高粉尘、散热条件受限的状态。DT75这类履带底盘设备的动力舱布置紧凑，冷却系统不能只依赖散热器面积，还需要稳定的强制气流把水箱、机油冷却器和发动机周围的热空气带走。驱动风扇转子正是冷却回路中的运动核心件，它直接决定风量分布、噪声水平、功耗占比以及叶片在持续振动环境下的可靠性。

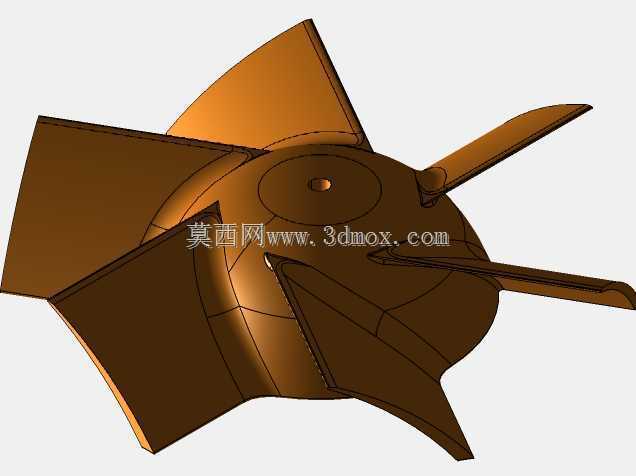

　　该转子采用多叶片轴流风扇结构，叶片围绕中心轮毂呈放射状布置，叶身带有明显的空间扭转。设计时没有把叶片做成简单平板，而是让进风侧与出风侧保持不同弦向角度：靠近轮毂处叶型安装角较大，以适应较低线速度下的气流推动；外缘区域线速度高，叶型角度相应收敛，用于降低端部涡流和无用功耗。这样的曲面过渡能使空气沿轴向较平顺地通过散热器芯体，减少叶片表面脱流，尤其适合履带拖拉机低速大扭矩工况下对持续大风量的需求。

　　中心轮毂承担与驱动轴或连接座配合的任务，模型中轮毂保留了中心孔和周边加强过渡，叶片根部并非尖角相交，而是以圆滑增厚方式汇入轮毂。这种处理在工程上很关键：风扇旋转时，叶片根部承受离心力、气动交变载荷和发动机传来的振动，若根部壁厚突变或圆角不足，容易在长期使用后形成疲劳裂纹。轮毂外圆与叶根之间的连续曲面，既提高了刚度，也避免应力集中在单一截面上。

　　从安装边界看，转子需要在散热器与发动机之间的有限空间内旋转，叶片外径、轮毂直径和轴向厚度都要服从机舱包络。外径过大会碰擦护风罩或机架，过小则风量不足；轴向宽度过大又会挤占皮带轮、管路和维护空间。该模型把叶片前缘、后缘和叶尖轮廓完整表达，便于在总装中检查风扇与护风圈的径向间隙，也可用于核对叶片与水箱、支架、皮带等周边件的安全距离。

　　叶片数量和排布方式兼顾风量与噪声。多叶片结构在相同转速下可提供较连续的气流脉冲，使通过散热器的风速更均匀，降低单叶载荷峰值；同时，叶片相对旋转中心并非完全对称的平直伸展，而是通过叶尖方向和扭角变化组织气流，使叶尖泄漏涡不至于强烈扫过护风罩。对于履带拖拉机这种常伴随柴油机振动、尘土磨蚀和冷热交替的设备，风扇转子不仅要满足气动性能，还要考虑制造与修复的可行性。

　　该结构面向增材制造进行造型处理，整体轮廓连续，叶身与轮毂一体化，无需再拆件装配。实物制作时可根据使用环境选择耐磨尼龙、复合材料或金属打印方案；若用于小批量设备维修，也可依据三维曲面重新校核模具或数控加工路径。叶片表面应保持顺滑，后缘不宜过薄到易受石子击伤，前缘则可根据粉尘工况适当增加耐磨余量。

　　在散热系统匹配中，风扇转子不能孤立评价。它需要与散热器芯体厚度、护风罩形状、机舱进风口和发动机背压共同工作。转子旋转时把空气压过散热鳍片，气流受阻会在叶片前后形成压差；若叶型扭角不合理，容易出现局部喘振或回流，表现为噪声增大、水温下降缓慢。该模型的叶片曲面保留了较完整的气动过渡，适合在三维环境中进行旋转包络检查、装配干涉分析和后续流场验证。

　　维护层面，履带拖拉机常在秸秆、泥土、扬尘环境中运行，风扇叶尖若与护罩间隙过小，积泥或变形后可能发生刮擦；间隙过大又会造成回流损失。因此转子中心孔的同轴度、叶片端面跳动和轮毂定位面需要在设计阶段就明确。模型中的中心轮毂结构可作为轴套、锁紧件或连接盘设计的参考，叶根加厚区域也为后续增加嵌件、衬套或加强环提供了空间。

　　总体而言，该风扇转子不是单纯的外观叶轮，而是围绕履带拖拉机动力舱冷却需求建立的功能件。其多叶片扭转造型、中心轮毂加强、叶根圆滑过渡和紧凑轴向轮廓，都服务于强制散热、旋转安全和机舱布置。工程人员可在此基础上继续细化配合尺寸、平衡去重区域、材料厚度以及护风罩匹配关系，使它既能满足3D打印样件验证，也能向维修备件和设备改装场景延伸。
