农用液压自卸单轴拖斗转运车结构

　　这套结构围绕农场内部短距离散料转运展开，料斗采用上宽下窄的梯形斗体，斗壁带加强筋与吊装环，前端布置牵引架与拖拉机挂接，后部通过单轴轮胎承载，侧面设置液压油缸实现举升卸料，适合谷物、厩肥、饲料、沙土等松散物料的收集、转运和倾倒作业。

　　从实际使用边界看，拖斗需要在田埂、棚舍通道、晒场和饲料区之间往返，因此整体宽度不能超出常规农用拖拉机轮距配套范围，牵引架高度要与后悬挂或牵引销位置匹配；转向和倒车时，牵引架与斗体之间需保留足够摆动空间，避免急转弯时轮胎与支架干涉。单轴布置使结构紧凑、转弯半径小，适合场地受限的农场，但载荷分配集中在车轴和牵引点，设计时要校核轴管、轮辋、轴承座以及牵引架连接区的强度。

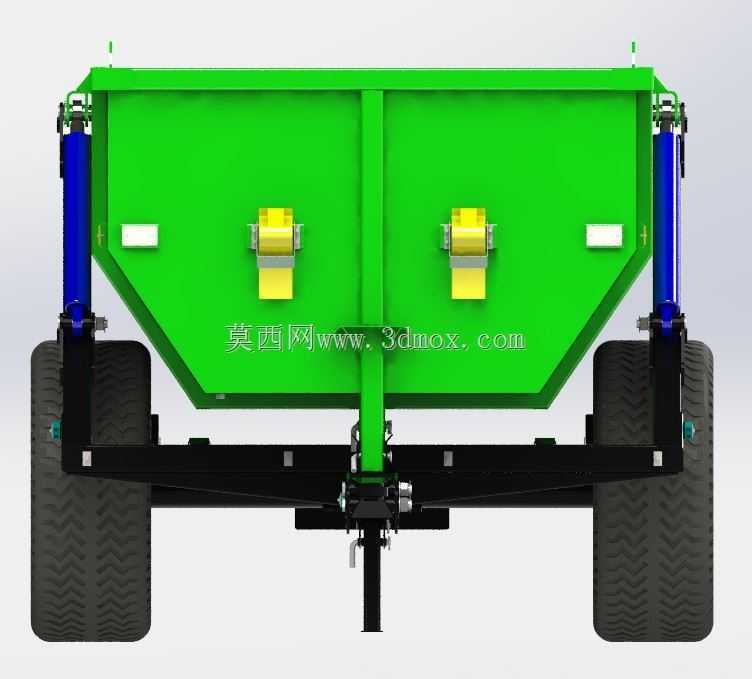

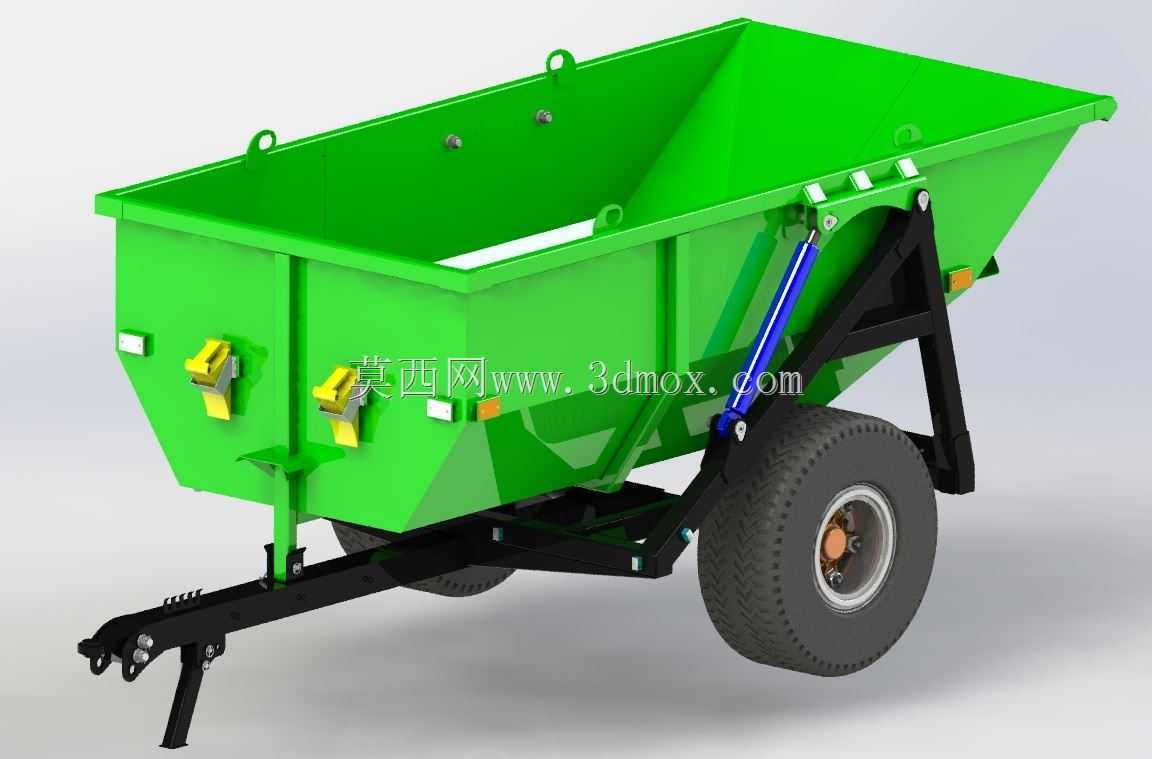

　　斗体是模型的核心部分。上口敞开，便于装载机或人工快速装料；底部向卸料方向收拢，可减少物料残留。侧板和端板不是单纯平板造型，边缘折边、竖向加强梁和角部护板共同提高刚性，防止满载时斗壁外鼓。斗沿位置设置的吊环既可用于车间装配吊装，也可在维修翻转、场地移位时作为捆绑或起吊点。侧面黄色锁扣用于固定后挡板或相关附件，卸料前需要解除约束，使物料在斗体举升过程中顺利排出。

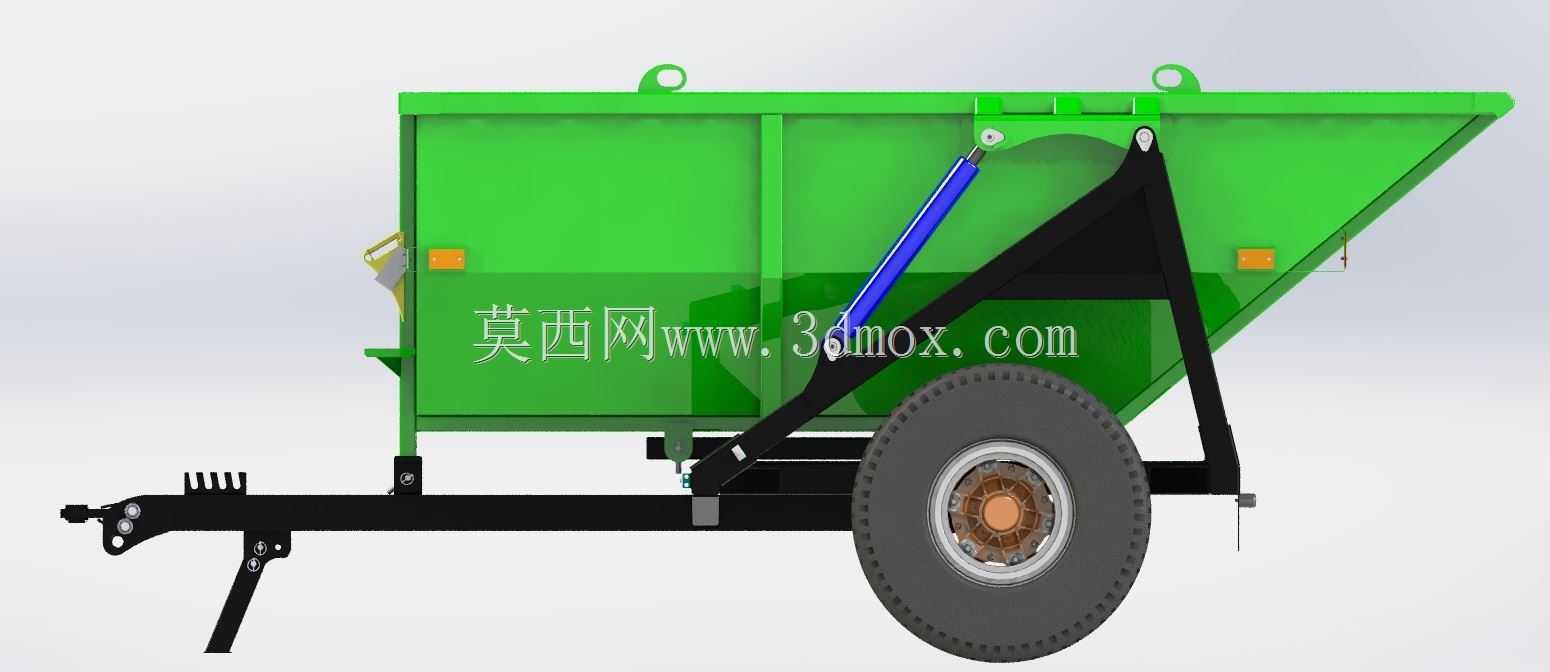

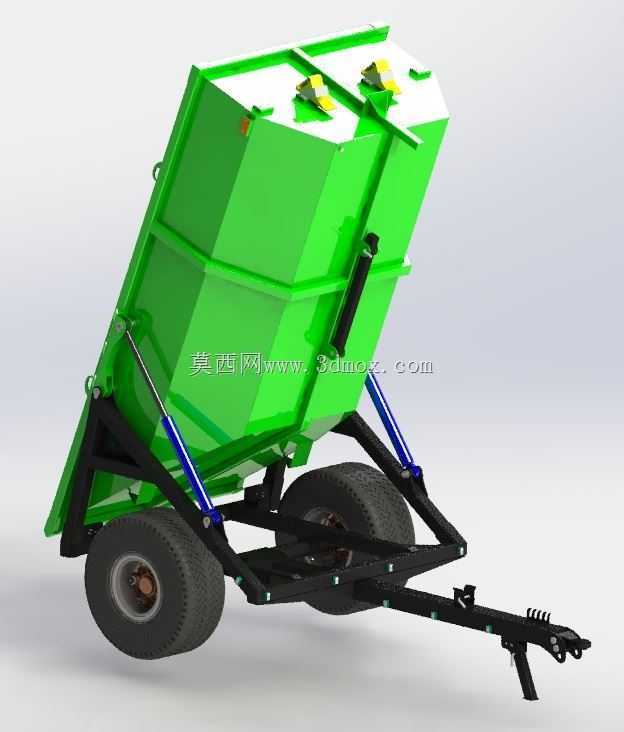

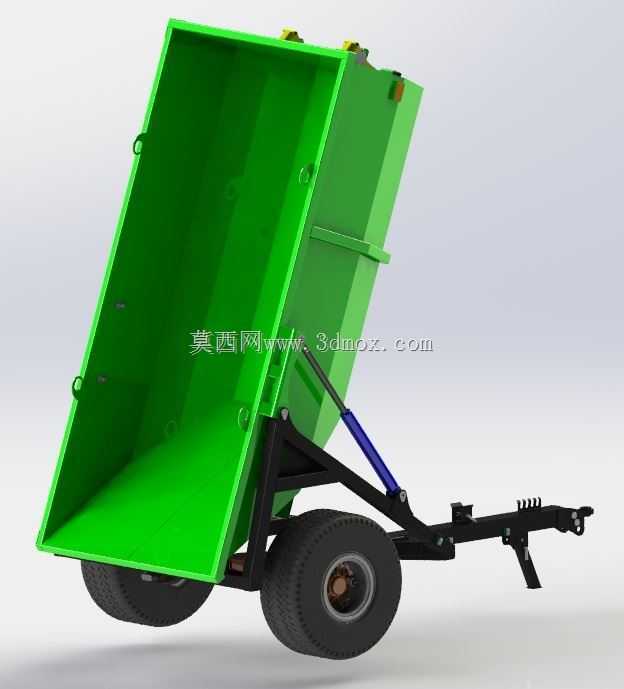

　　液压自卸机构布置在斗体与车架之间，油缸沿斜向支撑，举升时斗体绕后部铰点转动。该方案的关键不只是油缸行程，还包括铰点位置和力臂变化：初始举升阶段物料重心较低，油缸受力较大；随着斗体抬起，物料向后滑移，铰点、油缸和支架之间的角度持续变化，因此支架焊缝、销轴、斗体底部横梁都要按交变载荷考虑。油管走向应远离轮胎碾压区域和剪切缝隙，油缸两端采用销轴连接，便于维护更换。

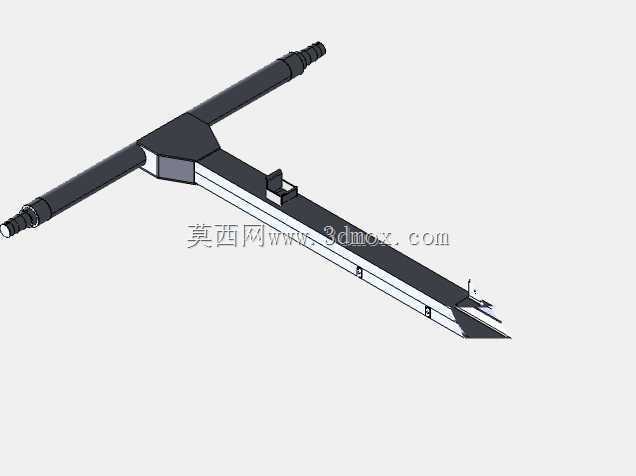

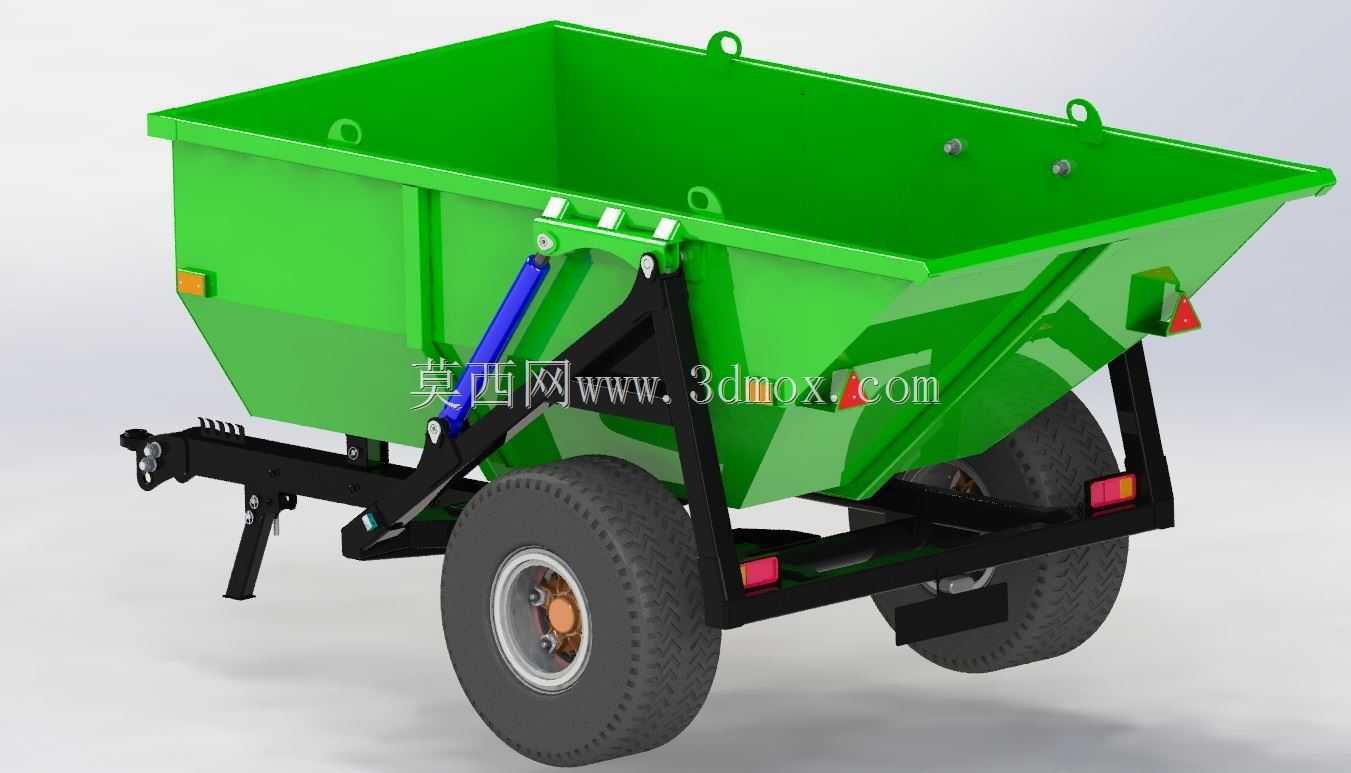

　　车架部分以黑色焊接梁架表现，前部牵引架延伸出挂接环、支撑腿和安全链安装位置。支撑腿在脱开拖拉机后承受前端静载，腿底接触面积需要适应松软地面，防止停放时下沉。后部车轴安装在托架下方，轮胎选用大花纹农用胎，能够在泥泞、碎石和压实土面上提供抓地力；轮辋、轮毂、螺栓孔和制动/防尘结构在模型中均有体现，为后续工程出图或运动校核提供了清晰参考。

　　建模时可先按斗体容积和目标载重确定上口尺寸、斗底高度、侧板倾角及轮胎直径，再反推牵引架长度和油缸安装点。斗体建议用钣金思路处理壁厚、折边和加强筋，车架采用焊接型材装配关系，轮胎与轮辋单独建子装配，便于替换不同规格。干涉检查重点放在三处：一是斗体举升到最大角度时油缸、支架和后横梁是否碰撞；二是轮胎在满载压缩和转向摆动时是否接触斗体下部；三是牵引架绕挂接点上下俯仰时是否与拖拉机后部或支撑腿冲突。

　　在维护性方面，销轴、锁扣、牵引环和轮胎属于易损或高频使用部位，结构上应保留拆装空间。斗体内壁可根据物料特性增加耐磨衬板，后挡板若采用可开启结构，还需补充铰链、密封条和锁紧机构。对于三维结构设计人员，该模型可用于农用挂车方案展示、液压举升机构教学、农场专用转运设备改型，以及牵引式作业机具的空间布置参考。
