虾饲料工业注油混合装置

　　这套注油混合装置主要面向虾饲料生产线中的油脂添加工段，承担把液态油脂均匀分散到颗粒饲料表面并完成短时混合的任务。在水产饲料工厂里，虾料颗粒经过制粒、冷却、筛分后，往往需要在进入成品仓前进行油脂喷涂或注油混合，以提升饲料能量水平、改善适口性并减少粉料损失。设备布置通常位于后喷涂工段，上游接缓冲料仓或计量输送设备，下游接成品提升机或包装暂存仓，因此其进出料接口位置、检修空间和支撑方式都需要与整线工艺协同。

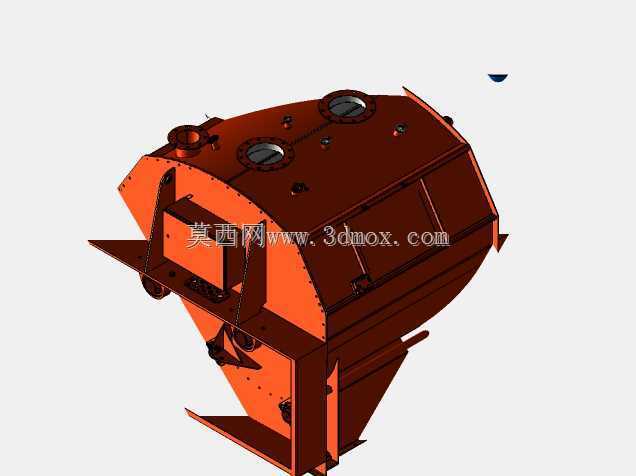

　　从结构上看，装置主体采用卧式混合腔形式，上部设置两个较大的圆形检修口，便于人员观察内部桨叶、清理残留物料以及更换易损件。顶部还布置有若干小口径接口，可用于注油、排气、测温或接入辅助管路。腔体一端设有传动与支撑结构，内部混合轴沿水平方向贯穿，桨叶形式以带动物料翻滚、剪切和轴向循环为主，使油脂在短时间内形成较均匀的膜层。对于虾饲料这类颗粒强度敏感、又要求油脂覆盖均匀的物料，桨叶角度与转子与壳体间隙需要重点控制：间隙过大容易形成死角，间隙过小则可能挤压破碎颗粒。

　　外形方面，整机呈下部收窄的斗状结构，混合腔下方过渡为锥形或斜壁出料区，有利于批次结束后物料靠自重和桨叶推送排出，减少残料积存。底部及侧向设置型钢焊接机架，机架承担筒体重量、动载荷和检修载荷，支腿间距决定了现场落料高度与输送设备接入方式。设计时需要在三维环境中核对设备最大外廓、检修门开启半径、上部管口操作高度以及电机减速机维护空间，避免安装后出现管线干涉或人员无法接近加油点的问题。

　　注油系统的接口位置与混合节奏直接相关。油脂一般经计量后由喷嘴或管路进入混合区，进料位置宜避开物料直接冲击造成的局部油团，同时保证油雾或油流能够进入物料翻动最强烈的区域。若生产线添加比例较高，还需考虑油脂温度、黏度及管路伴热，模型中预留的顶部接口可作为喷油管、压缩空气或清洗管路的安装基础。腔体上盖与筒体之间采用法兰连接，密封面需要适应饲料车间粉尘环境，检修口盖应具备快速开启和可靠压紧能力。

　　在安装边界上，设备不仅要满足自身支撑，还要考虑前后设备的高差。卧式混合腔中心线高度、支腿底板尺寸、地脚螺栓位置以及出料口法兰方位，都是土建提资和管线综合时的关键参数。上部检修口正上方应保留吊装和开盖空间，侧面传动端需留出轴封、轴承座和减速机的维护通道。若设备安装在钢平台上，平台梁布置应避开出料斗斜壁，并在电机、联轴器附近设置检修承重点位。

　　建模过程中，筒体钢板、加强筋、端盖、检修口、管口法兰、机架和传动支座均按实体装配关系处理，能够直观呈现焊接机架与箱体之间的承载路径。混合腔外部的加强结构用于承受物料载荷和转子运转时的交变振动，支腿与底板则把载荷传递到楼面或基础。对结构设计人员而言，该模型可用于核对桨叶检修路径、喷油点布置、出料斗倾角以及与输送设备的衔接；对选型人员而言，则可据此判断设备在虾饲料后喷涂工段中的空间占用、维护便利性和工艺适配性。整体结构强调可清理、可检修、少残留，符合水产饲料生产中频繁换料和控制交叉污染的实际要求。
