粉状物料定量给料旋转送料装置

　　在粉体加工、粮食储运、化工原料配料、建材生产等涉及散状粉状物料处理的生产场景中，物料的均匀、定量给料一直是影响生产节拍稳定性、配料精度的核心环节，传统的闸门式给料、螺旋给料往往存在物料架桥、给料量波动大、密封性能不足导致粉尘外溢的问题，这款旋转送料装置正是针对这类工况痛点开发的专用给料结构。从实际应用场景来看，该装置可直接安装在料仓底部出料口位置，作为料仓与下游输送设备、计量设备之间的衔接单元，既能够实现上部料仓与下部输送通道之间的气压隔离，避免气力输送系统的气流反窜进入料仓影响物料下料顺畅度，又可以通过转子的匀速转动，将料仓内落入转子格腔的粉状物料连续、均匀地输送至出料口，适配面粉、水泥、粉煤灰、塑料粉料、食品添加剂等各类流动性较好的粉状物料的给料作业。

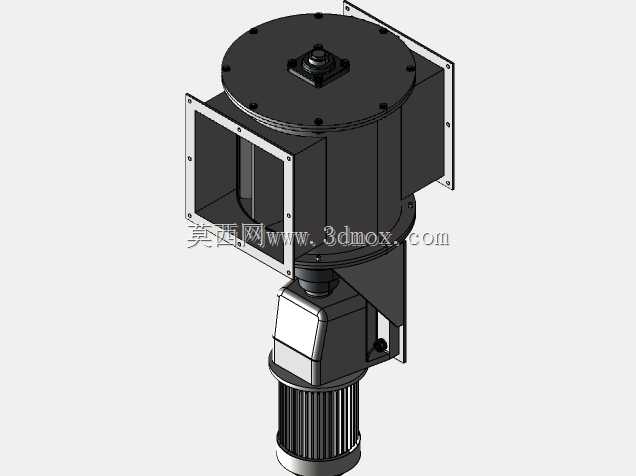

　　从功能特性层面看，该装置采用立式同轴布局结构，上部为带法兰接口的方形进料通道，可直接与方形出料口的料仓通过螺栓连接，进料口的法兰边预留了标准螺栓安装孔位，安装时无需额外制作过渡转接板，降低现场安装的加工成本；中部为圆柱形转子腔体，内部的带格腔转子与腔体内壁采用小间隙配合，既保证转子转动时不会与腔壁发生卡滞，又能通过间隙密封实现上下腔体的气压阻隔，避免气力输送工况下的气流泄漏；下部驱动单元采用立式减速电机直连结构，电机输出轴与转子轴通过联轴器直连，省去了链传动、带传动的中间传动环节，不仅传动效率更高，也减少了后期维护时传动件的更换工作量，驱动单元侧面预留了安装支架，可将整个装置固定在设备机架或者平台钢梁上，避免设备运行时的振动传递到料仓结构。

　　在设计思路上，这款结构优先考虑了粉状物料给料过程中的两个核心问题：一是物料卡滞，转子的格腔边缘做了小倒角处理，避免物料颗粒卡在转子与腔体的间隙中造成转子卡死，同时腔体的上下接口均采用流线型过渡设计，减少物料在腔体内的残留堆积；二是密封性能，转子轴与腔体下端盖的位置设置了密封组件安装位，可根据输送物料的特性选择填料密封或者骨架油封，防止粉料从轴端泄漏造成现场环境污染，也避免外界杂质进入腔体内部污染物料。从安装边界尺寸来看，上部方形进料口的法兰边长适配常规中小型料仓的出料口尺寸，整体设备的竖向高度可满足大部分车间内料仓底部到下游设备的安装空间要求，侧面的安装支架预留了长条形安装孔，可在现场安装时根据实际机架位置进行小范围的位置调整，降低现场安装的对位难度；设备的出料口同样采用方形法兰结构，可直接与下方的溜管、气力输送管道或者螺旋输送机进料口对接，无需额外定制异形转接件。

　　在结构细节处理上，上部腔体的端盖采用螺栓与筒体连接，端盖上设置了定位止口，保证端盖安装后与筒体的同轴度，避免转子转动时出现偏磨；驱动电机的接线盒位置朝向设备外侧，方便现场接线操作，同时电机与减速箱的连接位置设置了检修空间，后期更换密封件或者检修转子时，只需拆下端盖螺栓即可将转子从腔体上部抽出，无需将整个设备从安装位置拆除，大幅降低设备维护的工作量。针对不同的物料特性，该结构的转子可根据需求调整格腔的容积大小，在转子转速不变的情况下，通过改变格腔容积即可调整单位时间的给料量，适配不同生产节拍的给料需求；对于有耐磨需求的工况，腔体内部和转子表面可额外增加耐磨衬层，延长设备在输送磨琢性较强的粉料（如水泥、矿粉）时的使用寿命。在实际选型应用中，需要根据物料的堆积密度、流动性、所需给料量范围匹配对应的驱动电机功率和转子转速，同时根据现场的安装空间确认设备的竖向安装尺寸是否满足要求，进料口与料仓连接位置可根据需求增加软连接结构，减少设备运行振动对料仓的影响，出料口与下游设备连接时也可增加软连接，补偿安装过程中的位置偏差。
