大规格不锈钢槽式螺旋输送钻结构

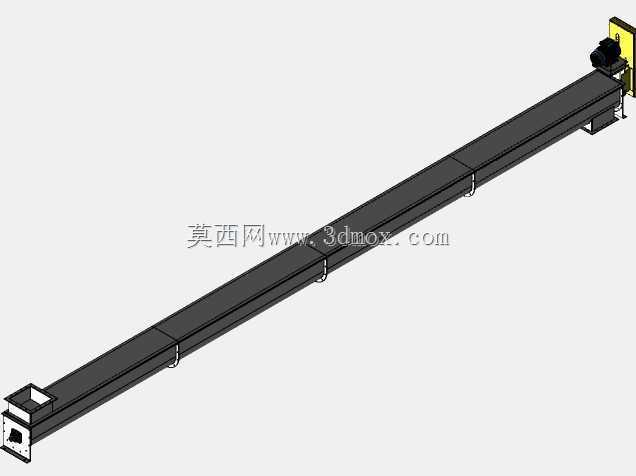

　　这套长槽式螺旋输送钻的三维结构，面向散料连续输送工况展开设计，整体采用U型长槽承载、内置螺旋轴推送、端部驱动单元提供扭矩的布局，适合在粮食加工、污水处理、化工粉料、建材骨料、食品加工等产线中完成粉状、颗粒状、小块状物料的水平密闭输送。设备主体沿水平方向布置，槽体总长度从进料端到出料端达到48英尺，螺旋叶片公称直径为20英寸，长径比适配大输送量、长距离水平送料场景，槽体上方预留进料开口，可对接料仓、卸料斗、上游破碎机或搅拌设备的出料口，低位承接下落物料；槽体末端或侧下方设置出料口，可直接连通下游提升机、包装机、反应釜或筛分设备，完成产线物料的连续转运。

　　从结构细节来看，输送核心为带切割与折叠构型的不锈钢螺旋叶片，叶片并非采用等厚连续整面焊接的常规形式，而是在推送面上做了分段折叠与刃口切割处理：折叠结构可以在推送粘性物料、湿料或易结团物料时，对物料产生额外的翻动、剪切作用，避免物料在槽底淤积、压实或随叶片空转；切割刃口则可在输送过程中对结块粉料、污泥团、软性杂质进行初步破碎，减少大块物料卡滞叶片、堵转过载的风险。叶片材质选用不锈钢，一方面适配含水、弱酸弱碱、食品级或有卫生要求的输送介质，避免碳钢锈蚀污染物料；另一方面不锈钢表面光洁度较高，物料不易粘附在叶面上，停机清理时可直接打开槽体检修盖冲洗槽腔，维护工作量更低。螺旋轴两端配置带座轴承与轴端密封，轴承座外置在槽体端板外侧，避免粉尘、水汽进入轴承滚道，密封件采用填料密封或组合油封结构，防止细粉从轴端向外泄漏。

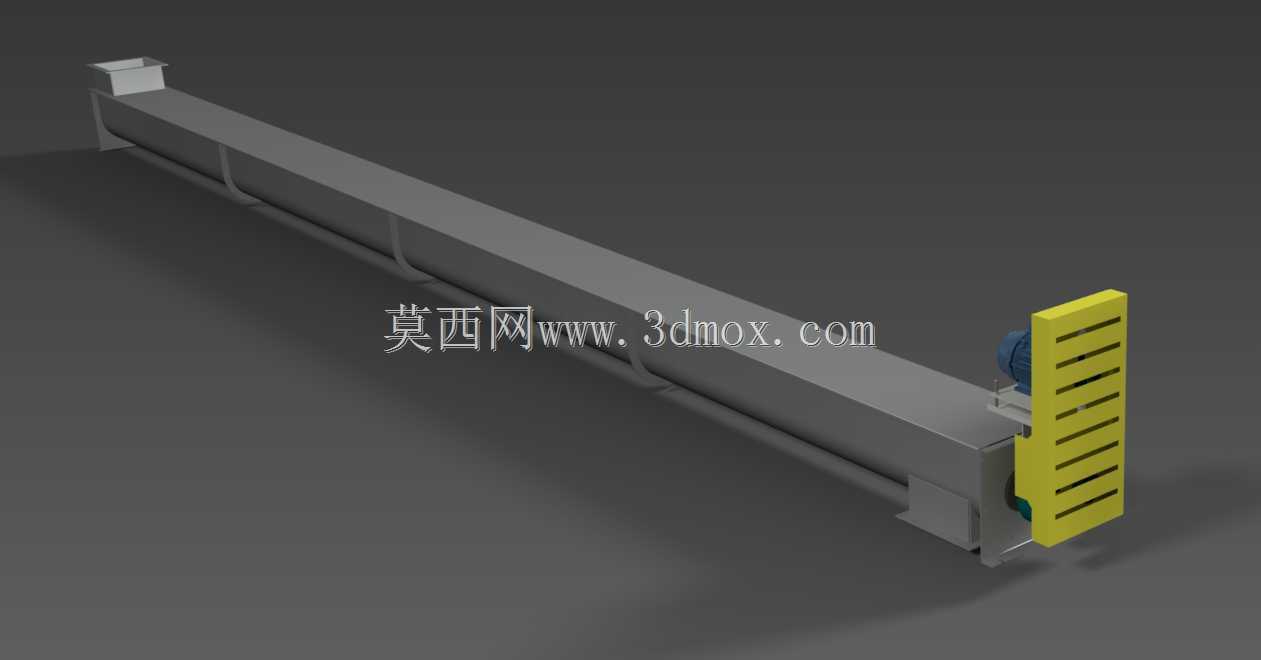

　　外部槽体采用长U型截面结构，槽壁厚度按物料磨琢性选型，输送砂石、矿粉等高磨料时可在槽体内壁加装可更换耐磨衬板，输送食品、医药原料时则对内焊缝做抛光处理，避免物料残留滋生细菌。槽体沿长度方向间隔布置多组支撑脚架，脚架高度可根据现场上下游设备的接口标高做适配调整，架体之间预留检修空间，槽体顶部分段开设可拆卸盖板，既可以在运行时封闭槽腔，减少粉尘外溢、物料洒落，也能在停机后快速拆开盖板，检查叶片磨损情况、清理槽内残留积料。驱动端布置在槽体出料侧，采用减速电机直连或链传动驱动螺旋轴，电机外侧加装黄色格栅式安全防护罩，既对旋转传动部件做物理隔离，满足车间安全防护要求，格栅开孔也可保证电机运行时的通风散热，避免长时间重载运行出现电机过热。驱动单元与槽体端板之间设置止口定位，装配时可保证电机输出轴、减速机轴与螺旋主轴的同轴度，降低轴系偏载带来的振动与轴承磨损。

　　在现场安装边界上，设备整体为水平卧式布局，安装前需要沿输送路径预留出对应长度的直线安装空间，进料口上方要留出料斗对接与物料下落的垂直空间，出料口下方要保证下游接料设备的接口高度，驱动端一侧要留出电机拆装、减速机维护的操作距离，槽体侧面则要预留盖板开启、人员清理检修的通道。设备就位后需要先调平槽体纵向与横向水平度，避免槽体倾斜导致物料偏向一侧槽壁、加剧局部叶片磨损；地脚支撑需要与地面预埋件或膨胀螺栓牢固固定，抵消螺旋启动时的轴向反力与运行振动。选型适配时，20英寸的叶片直径对应较大的槽腔容积，在输送低密度粮食、塑料粒子等物料时可获得很高的输送效率，输送高密度矿粉、污泥时则需要结合物料堆积密度、填充系数重新校核驱动功率与叶片轴的抗扭强度，避免长轴在满载启动时出现扭转变形。针对磨琢性极强的物料，还可在叶片外缘堆焊耐磨层或加装可更换耐磨边条，延长叶片使用寿命；针对易架桥的细粉物料，可在槽体外侧加装振动电机或气碟破拱装置，配合螺旋的翻动结构保证进料连续稳定。整套结构完整还原了槽式螺旋输送机从进料、推送、破碎到出料的全部机械细节，可直接用于散料输送产线的布局设计、设备选型参考与结构校核。
