移动式爬坡皮带输送上料机结构设计

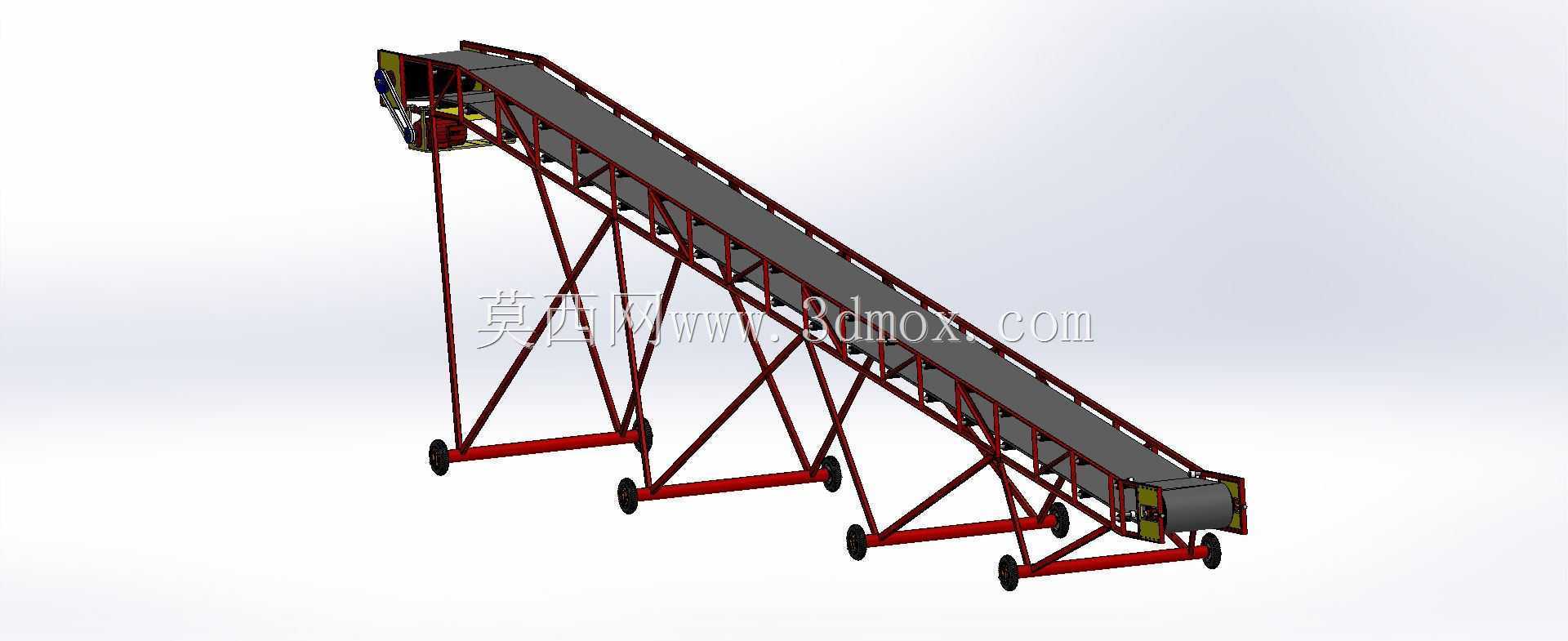

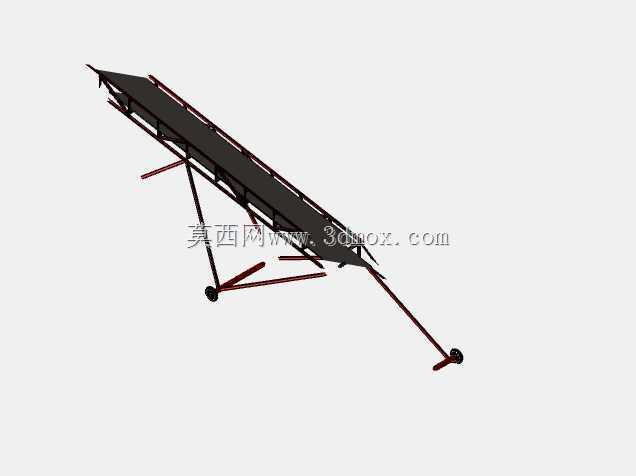

　　该三维结构呈现的是一台移动式爬坡皮带输送机，主要用于散粒物料、袋装物料或块状物料在不同高度工位之间的连续转运。设备常见于砂石料场、粮食收储点、港口装卸区、仓库分拣线以及小型加工车间，可将地面堆放的物料提升至料仓、筛分设备、卡车货厢或后续处理设备入口，减少人工铲运和重复搬运。整机采用倾斜布置，输送段由头部驱动滚筒、尾部改向滚筒、环形皮带、槽形托辊组、回程托辊、桁架式机架和多组移动轮组成。皮带沿倾斜机架循环运行，物料放置在皮带上后依靠摩擦力随带面上升，到达头部滚筒处卸料。为适应爬坡工况，带面可根据物料特性选择花纹带、挡边带或加装横隔板，以降低颗粒下滑风险；托辊组按一定间距布置，使承载段形成浅槽形，提高物料容纳能力并限制跑偏。

　　机架部分采用型钢焊接桁架结构，斜梁、立杆和斜撑共同构成稳定的空间受力体系。相比厚重的箱型机架，桁架结构在保证刚度的同时减轻自重，风阻和材料消耗也更低；杆件之间的三角形布置能够承受皮带张力、物料重力及运行振动，适合较长跨度的输送场景。模型中支撑腿沿输送方向分段设置，每段支腿底部配置横向底梁和脚轮，使设备可以在作业场地内短距离移位。轮组的布置兼顾支撑稳定性与转向灵活性，设备到位后可通过驻车支撑或轮刹固定，避免运行过程中发生滑移。驱动端布置在输送机高位头部，这种方式有利于提高皮带与驱动滚筒之间的包角和牵引能力，使重载启动时皮带不易打滑。低位尾部通常设置张紧机构，可补偿皮带长期运行后的伸长，保持合适张力。张紧结构可采用螺旋张紧、

　　重锤张紧或滑块张紧形式，设计时需要预留调节行程，并保证两侧张紧量同步，防止皮带偏摆。头尾滚筒处应考虑清扫装置，刮除粘附在带面的粉料，减少回程撒料；受料点则可设置缓冲托辊或导料槽，降低物料下落对皮带的冲击。从安装边界看，这类设备的核心尺寸由输送高度、水平投影长度和倾角共同决定。倾角并非越大越好，角度过大会导致物料下滑、撒料和驱动负荷增加，角度过小则会拉长整机长度、占用更多场地。选型时需要结合物料安息角、粒度、含水率、皮带速度和输送量综合确定。整机宽度方向除皮带和机架外，还应预留检修通道、滚筒拆装空间以及托辊更换空间；高度方向需确认头部卸料点与受料设备之间的搭接关系，避免卸料高度不足或物料冲击偏置。

　　移动轮轴距和支腿跨距要满足场地转弯和地面承载要求，轮压较大时应对松软地面进行硬化或铺设垫板。建模过程中，机架杆件应以中心线为基准进行骨架建模，再赋予型钢截面，便于检查杆件干涉、节点焊接位置和支撑角度。滚筒、托辊、轴承座、滚轮和紧固件应按独立部件装配，保证后期工程图出图、BOM统计和结构修改的便利性。皮带属于柔性件，三维展示时可按包覆滚筒的闭环曲面处理，重点表达带面路径、倾角和托辊支撑关系；实际设计还需计算皮带张力、电机功率、滚筒扭矩、制动需求及满载启动工况。对于户外作业设备，还应考虑防雨罩、防尘罩、紧急拉绳开关、防跑偏开关和头部护罩等附件，使输送设备在满足转运功能的同时具备安全防护和维护可达性。
