巴西特色杯装填料旋转分料灌装机构

　　这套机构面向小颗粒、散状固体物料的定量杯装作业，核心解决的是巴西当地Mchihili、Loshuu和Sukumawiki三类传统杯装填料在连续生产线上的均分、落料与对位问题。现场工况里，这类填料多为粒度不均、流动性中等的散料，人工装填不仅节拍慢，还容易出现杯内装填量偏差、撒料、杯口污染等问题，因此采用旋转工位式的机械分料结构，把储料、定量、落料、出料几个动作压缩在同一转盘上完成。

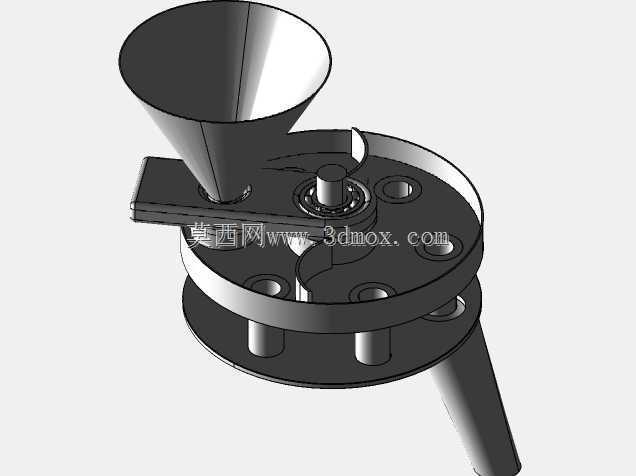

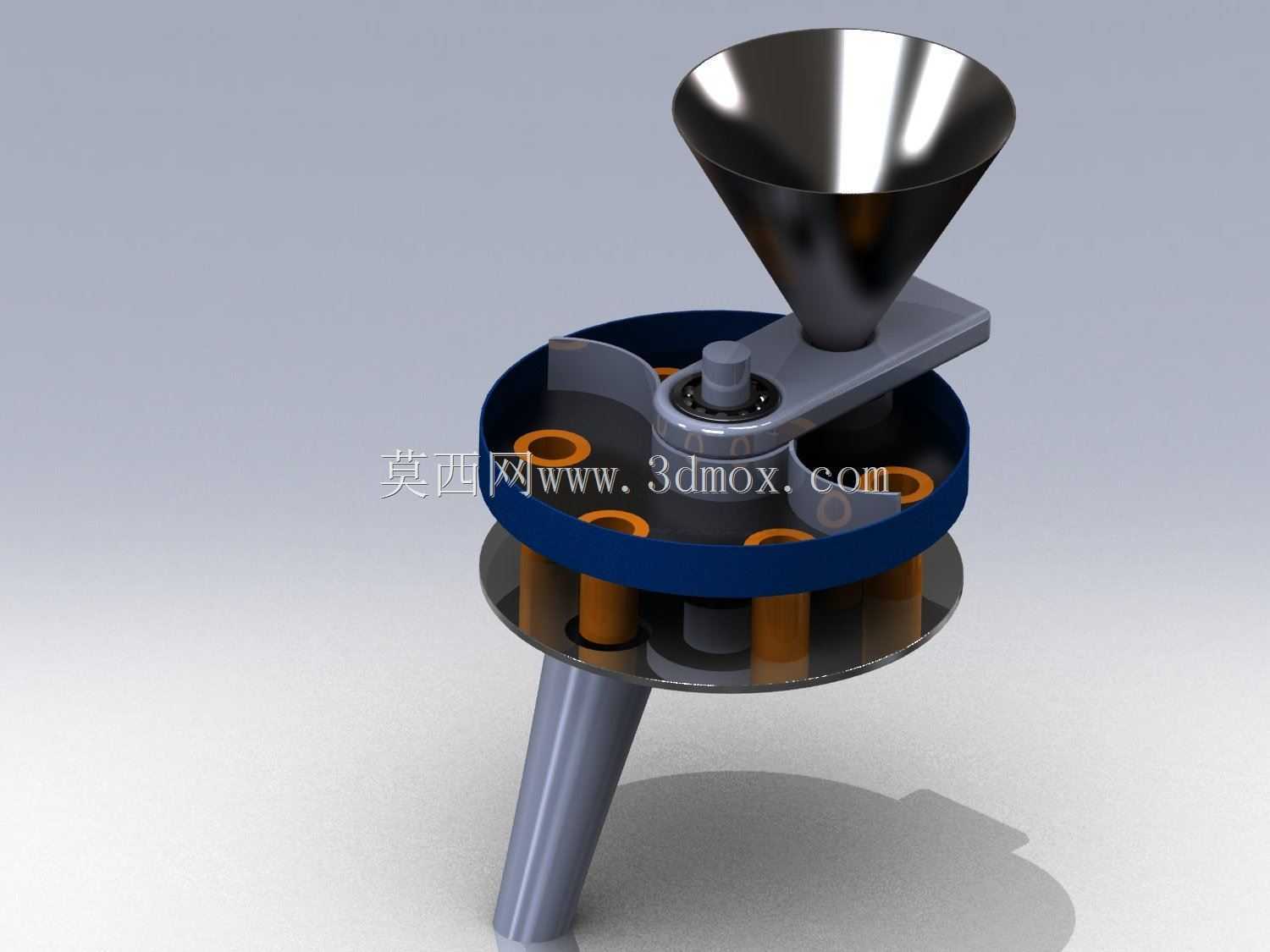

　　从结构布置看，顶部采用大口径锥形料斗，锥角按散料安息角设计，保证物料靠自重持续向中心供料，避免架桥。料斗下方衔接一块固定刮料臂，物料进入旋转料盘后，随盘体转动被刮平，多余物料被挡回料区，从而使每个量杯孔内的填料体积保持一致。料盘圆周均布若干带橙色衬套的量杯孔，孔位下方对应可开合的底托，当工位转到出料位置时，底托开启，物料经下方锥形导流管精准落入待装杯中，随后底托复位，进入下一个装填循环。

　　设计思路上，这套结构把“容积式定量”作为核心，量杯衬套可根据不同杯型和装填量更换，衬套高度与内径直接决定单份填料体积，适配不同规格的传统杯装产品。转盘中心设置回转支承与立轴，轴端预留动力输入接口，实际产线中可由减速电机通过槽轮机构或伺服直驱带动，实现间歇分度，保证每个工位在装料、刮平、落料位置有足够停留时间。固定臂与转盘之间留有合理间隙，既防止卡料，又避免大量漏料。

　　安装边界方面，整机呈立式同轴布局，上部料斗直径最大，中部转盘为工作主体，下部导流管收窄并对准输送带杯位，占用平面空间小，便于嵌入现有包装线。落料管中心线需与杯口中心对正，垂直方向要留出杯体输送与顶升的空间；料斗顶部为加料口，可对接人工倒料或上游储料仓。转盘端面、量杯衬套与物料接触部位采用光滑耐磨材质，减少残留与交叉污染，导流管内孔做顺滑过渡，防止细粒挂壁。

　　在实际应用中，这类机构常见于地方特色食品、干货、调味品及小型散件的杯装包装环节，相比称重式分装，结构更简单、动作更连续、维护点集中在转盘与底托启闭部分。建模时需重点表达锥斗与刮料臂的相对位置、量杯孔在转盘上的等分关系、底托随工位启闭的运动逻辑，以及下部导流管与杯体的对位关系，这些直接决定设备在产线上的装填精度与运行稳定性。
