谷物输送扇形衬板带方孔耐磨内衬结构

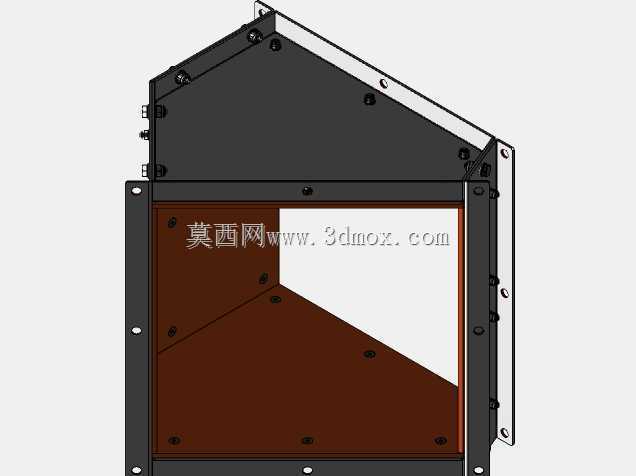

　　这套衬板结构主要面向粮食散料输送与清选设备的内部过流面改造场景，在谷物提升、溜槽导料、风选通道以及仓体出料段中，物料长期以一定角度冲刷内壁，普通钢板直接接触麦粒、玉米粒、稻谷等颗粒时，磨损集中在弧面转折区，后期补焊不仅停机时间长，打磨后的焊道还会形成新的凸起，反而改变料流轨迹。采用45度扇形分段内衬的思路，正是把易磨区域从主机壳体上独立出来，衬板按弧面曲率预制，安装后与内壁贴合，磨损到限后单独更换内衬即可，主机本体不需要反复动火修磨。

　　衬板上预留的350mm方孔并非随意开设，这个位置对应设备内部的料流旁路或者检修观察位，部分粮机在该位置需要穿插风量调节挡板、料位检测探头或者旁通导料板，方孔边界做了折边加强，避免开孔后扇形板的整体刚度被削弱。建模时方孔周边的圆角、衬板搭接止口都单独做了细节，实际装配中方孔边缘不能出现毛刺凸起，否则谷物在高速流过时会在棱边处残留碎壳，长期堆积后发霉会污染整批物料。

　　从结构设计逻辑来看，45度的扇形弧度匹配溜槽末端的转向区段，散料从垂直下落转为水平输送时，冲击角度恰好落在这个弧段上，衬板顺着料流方向铺展，颗粒接触板面后沿弧面平滑转向，不会出现直角撞击导致的籽粒破碎。衬板背面与壳体之间预留了薄密封垫的安装间隙，建模时把衬板的外弧半径、内弧半径、轴向宽度都按整机内腔尺寸反推，保证装入后内表面平顺，相邻衬板的对接边采用错缝搭接，顺着料流方向前一块压在后一块之上，物料不会钻进衬板与壳体的夹层。

　　安装边界方面，扇形衬板的弧长对应整圈圆周的八分之一，多块拼接时周向定位靠壳体上预先焊接的定位挡块，衬板上的沉头孔位置对应挡块的螺栓孔，螺栓装入后端面低于衬板工作面，不会突出刮料。350mm方孔的中心位置、孔边到衬板两端弧边的距离都需要和主机壳体的开孔严格对齐，建模时把装配基准设在扇形弧的圆心轴线上，工程图中直接标注弧面半径、圆心角、方孔中心的轴向与周向坐标，车间下料、卷弧、开孔时可以直接按尺寸校验，不需要二次试配。

　　实际使用中，这类内衬还要兼顾不同谷物的特性：输送小麦时物料流动性好，衬板表面粗糙度要求较低，减少挂料；输送玉米时颗粒冲击力大，衬板厚度适当加大，方孔周边的加强折边高度提升，抵抗大块物料的撞击；处理稻谷时还要考虑稻壳的磨损，衬板搭接缝的间隙控制在极小范围，避免细壳嵌入缝隙。建模过程中把衬板的壁厚、折边高度、沉头孔深度都参数化，后续针对不同产量的粮机机型调整扇形半径或者方孔尺寸时，只需要修改对应参数即可快速衍生新规格，不用重新从零绘制弧面与开孔特征。

　　在整机装配层面，衬板装入后要核对内弧面的同轴度，若局部衬板凸起，会在该位置形成异常紊流，谷物携带的粉尘会在凸起后方堆积，长期运行后磨损速率反而高于无衬板的原始壳体。方孔位置对应的外接部件安装时，密封压框要压住衬板孔边的翻边，不能让料流直接冲刷壳体的开孔切口，否则内衬的防护作用会在开孔位置失效。整个结构没有复杂的传动部件，核心是通过分段弧形耐磨衬板把磨损消耗从主机本体转移到低成本可替换件上，同时精准预留的方孔满足设备内部功能部件的穿插需求，在粮食加工、散料转运的溜送系统中，这类内衬结构能大幅减少主机壳体的磨穿故障，降低检修维护的工作量。
