多层立体养殖置物钢架结构

　　这套多层立体钢架主要面向室内规模化养殖、育苗周转、物料分层存放等场景，结构形式接近养殖房内常用的层架系统，可用于承载托盘、培育盒、周转箱或轻型物料。架体采用开放式框架设计，四周不设封闭侧板，层间依靠横向杆件和铺板支撑，既保证空气在各层之间自然流通，也便于操作人员从正面或侧面取放物品。

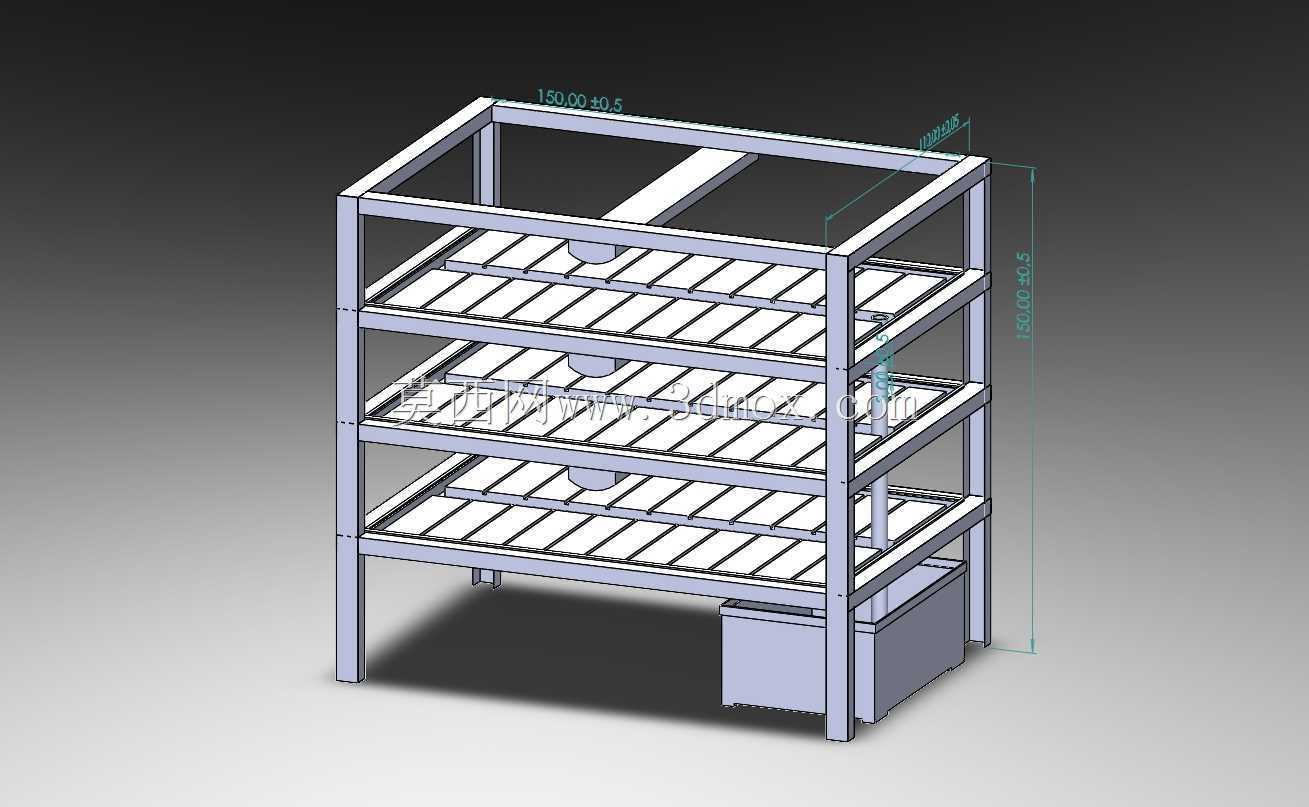

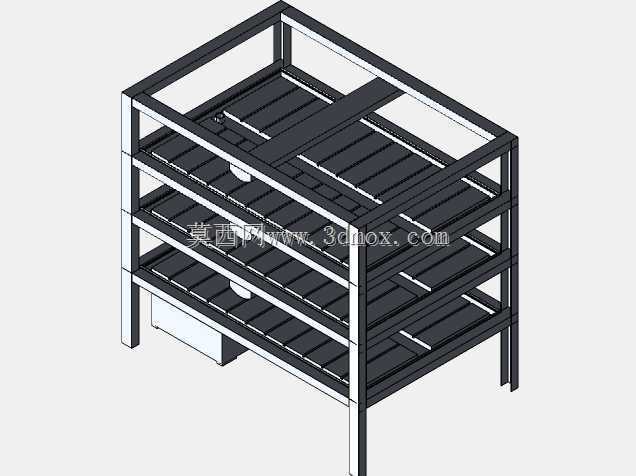

　　从结构布置看，整体由立柱、顶部边框、底部边框、中间层横梁和层板组成。四根主立柱承担竖向载荷，并通过多层纵横梁形成稳定的空间框架。立柱与横梁之间形成矩形受力单元，能够减少架体在满载时的侧向晃动。顶部框架保留完整围边，可用于吊装、绑定防护网或安装辅助管路；底部框架则承担整体落位和找平功能，必要时可在柱脚增加地脚盘、脚轮或调节支脚。

　　层板部分采用条状铺板，而不是整面封闭钢板。这样的处理有明显的工程目的：一是减轻自重，降低架体对楼面承载的要求；二是留出缝隙，便于漏水、落屑和通风；三是在清洗地面或层板时，污水不会长期积存在承托面上。每层铺板下方设置横向承托梁，载荷通过铺板传递到横梁，再由横梁传递给立柱，传力路径清晰。对于养殖场景而言，这种镂空层架还能减少局部潮湿死角，降低托盘底部长期贴板造成的积水问题。

　　架体设置了多层使用空间，层间距按照人工操作和容器高度综合考虑。若用于放置标准周转盘，层间高度需满足盘体取放、手部操作和顶部喷淋或照明元件的安装余量；若用于物料存放，则可根据箱型高度调整横梁位置。模型中框架杆件规格统一，便于在详细设计阶段采用方管、矩形管或角钢进行选型。立柱宜选择抗弯能力较好的矩形管，横梁可根据跨度选用同系列方管或折弯件，铺板条可采用金属板条、工程塑料条或防腐木方，具体取决于载荷和使用环境。

　　在实际安装边界上，这类架体需要重点控制外形长度、宽度、高度与通道尺寸。宽度方向应保证托盘两侧不外伸过多，避免碰撞立柱或造成偏载；长度方向需结合房间柱网、门宽和搬运通道确定，过长架体通常需要分段制作、现场拼接；高度方向则要考虑操作人员最上层取放高度、室内净高、照明灯具和通风管道位置。若架体靠近墙面布置，后侧可减少操作空间，但前侧必须保留足够的站立和搬运距离；若采用双排背靠背布置，则应在两列之间预留管线或维护间隙。

　　连接方式上，框架可采用焊接成型，也可采用螺栓装配。焊接架整体刚性好、成本较低，适合固定场地长期使用；螺栓拆装架便于运输和现场调整，但对连接件数量和孔位精度要求更高。对于潮湿或有冲洗需求的养殖环境，表面处理不可忽略，常用方式包括镀锌、喷塑或防腐涂层。焊缝位置应尽量避免形成积水凹槽，柱脚处应设置防潮隔离件，防止长期接触地面积水产生腐蚀。

　　建模时需要特别关注层板支撑梁的间距。若支撑梁跨距过大，托盘在中部会产生明显挠度，长期使用后可能出现铺板变形或容器倾斜；若支撑梁过密，则会增加重量和成本。合理做法是根据单层均布载荷、托盘尺寸和操作人员可能产生的动载，确定横梁间距与杆件截面。模型中的框架对角稳定性也应在工程图阶段复核，尤其是高而窄的架体，在侧面受推或地面不平时，需要通过斜撑、背部拉杆或靠墙固定来提高抗倾覆能力。

　　底部一侧预留的附属安装位可用于放置控制盒、电源模块、小水箱或接线组件，这使架体不仅是单纯承载结构，也可作为小型养殖设备的集成载体。若后续增加照明、通风、滴灌或监测元件，可沿立柱和横梁布置线槽，线路从架体侧边集中下行，避免穿过层板操作区。整体结构简洁、杆件规则、层级明确，适合在标准化养殖房、育苗车间、实验物料间和轻型仓储区域中重复布置。
