FTC竞赛同轴无限旋转黑箱转弯机器人结构

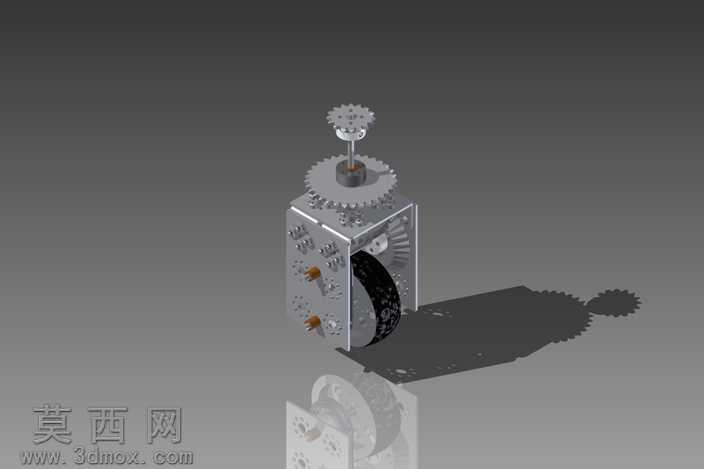

本作品为面向FTC机器人竞赛打造的黑箱转弯系统三维模型，采用Autodesk Inventor完成全参数化建模与装配设计，整体围绕共轴无限旋转的核心功能需求展开结构布局。建模阶段严格遵循机械装配逻辑，对每一个零部件的配合公差、安装定位都做了精准约束，从底层框架的型材搭建，到上层多级齿轮传动组的啮合对位，再到驱动模块的安装接口预留，全部按照实际加工装配的工艺要求完成建模，不存在干涉错位的问题。渲染阶段采用哑光金属材质模拟机器人铝合金框架的质感，齿轮部件赋予调质钢的磨砂金属材质，轮胎部分采用高摩擦系数的橡胶材质，通过光影渲染清晰呈现各部件的结构层次与装配关系，阴影投射准确还原了整机的外形轮廓与部件投影，能够直观展示机构的运动空间范围。核心结构采用共轴设计思路，摒弃了传统滑环导电的旋转方案，通过同轴布局实现机构的无限制连续旋转，避免了滑环磨损带来的接触不良、信号中断等竞赛常见故障，大幅提升了机构运行的可靠性。整机全部采用标准蚱部件搭建，仅需一把钥匙即可完成全部装配与所需钻位的加工调整，大幅降低了参赛队伍的加工门槛与装配难度，框架采用镂空轻量化设计，在保证结构强度的前提下尽可能降低整机重量，适配竞赛的重量限制要求。传动系统采用多级直齿轮啮合传动，从驱动电机输出端到末端执行机构的传动路径经过精准计算，齿轮模数、齿数匹配经过反复校核，保证传动效率与扭矩输出满足竞赛动作需求，驱动模块采用对称式布局，保证旋转过程中的动平衡，避免高速旋转时出现抖动偏移。整体设计充分考虑竞赛场景下的快速拆装、故障排查需求，各模块采用独立化设计，传动模块、驱动模块、框架模块均可单独拆卸更换，能够在竞赛间隙快速完成维护调整，适配赛事的紧凑赛程节奏。
