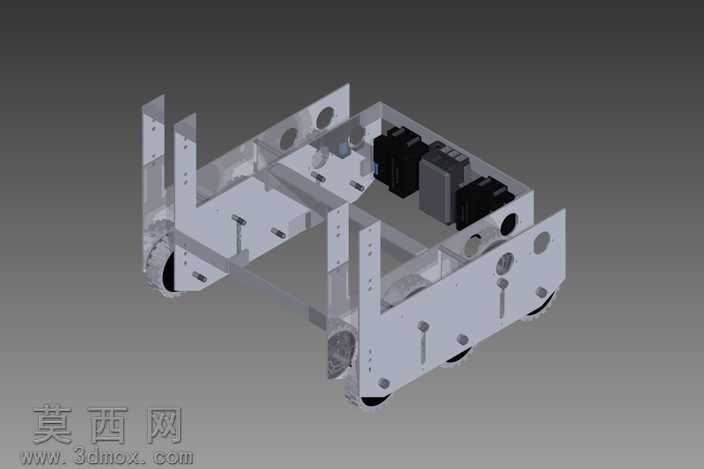

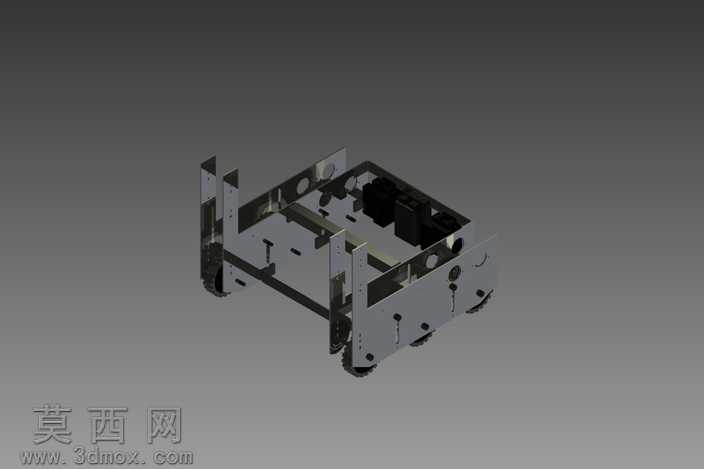

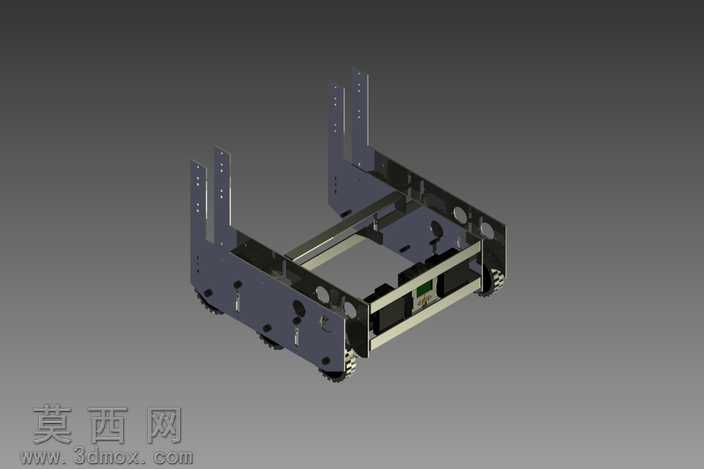

FTC竞赛金属底盘机器人结构设计

本模型为FTC科技挑战赛参赛机器人底盘结构，采用三维参数化建模完成整体方案搭建，建模过程中对钣金折弯特征、轮轴安装位、框架连接孔位做了全参数化定义，可直接对接激光切割、等离子切割或水刀加工的生产工艺，无需二次转换图纸。模型整体采用6轮与死轴安装的结构方案，区别于传统活轴轮组设计，大幅减少轮组转动过程中的摩擦损耗，同时降低对标准紧固件固定螺丝的依赖，提升底盘运行的稳定性与抗冲击能力。框架主体采用钣金自定义型材结构，预留1/8英寸首字下沉中心安装位，可兼容FRC标准 higrip 车轮的安装适配，建模时对板材折弯圆角、安装孔同轴度、轮组轴距公差都做了精细化校验，确保加工后装配无干涉。材质配置上，框架部分赋予阳极氧化铝合金材质，模拟真实竞赛机器人常用的轻量化金属板材质感，轮组部分赋予硬质橡胶与金属轮毂的复合材质，连接紧固件赋予镀锌钢材质，渲染阶段采用工作室均匀布光，清晰呈现框架的镂空结构、轮组的安装位置以及各部件的装配关系，同时保留了结构内部的电控元件安装预留位，方便后续拓展上层机械结构。设计思路围绕竞赛场景的高机动性、易加工性、低维护成本展开，整体框架无复杂异形曲面，所有结构件均可通过常规板材切割工艺加工成型，降低参赛队伍的制作门槛，6轮布局保证底盘在复杂场地内的通过性，死轴设计减少比赛过程中轮组松动的故障概率，预留的多组安装孔位可灵活拓展机械臂、收集装置等上层功能模块，适配不同赛季的竞赛任务需求。建模过程中对所有配合面做了间隙补偿设置，确保实际加工装配时的公差适配，同时对整体重心位置做了模拟校验，保证机器人运行时的稳定性，避免急转、启停过程中出现侧翻风险。
