气动执行端圆柱铲斗缸体结构

　　该结构件面向气动执行末端的铲取、推送与容置作业场景，常见于小型自动化上下料工位、散料归集装置、轻工分拣线以及紧凑空间内的推移机构。整体采用封闭圆柱筒体作为主体承载形态，这种构型在同等壁厚条件下能够获得较高的抗内压能力与抗弯刚度，筒体内部可形成稳定的气动工作腔，也可作为铲斗后部的集料过渡容腔，减少物料在转折位置的卡滞。

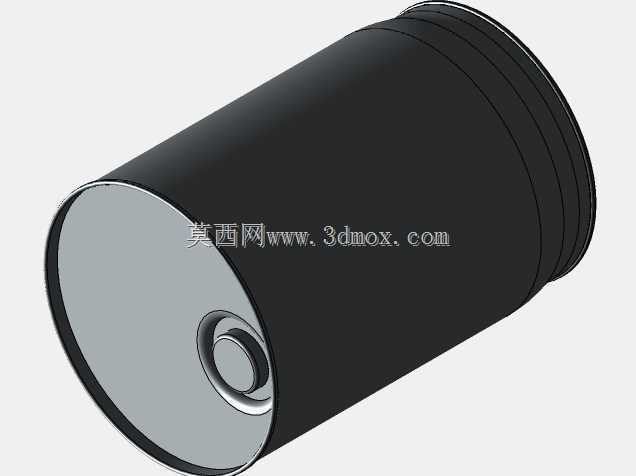

　　从实际用途看，该部件并非独立成品气缸，而是气缸与铲斗功能集成后的执行端结构。前端圆形端面承担安装与接口作用，中心设置同轴嵌套的环形配合部位，可用于布置活塞杆导向套、端盖压紧面或气路连接座；端面外圈保留连续平整边界，便于与前端法兰、密封压板或铲斗连接板进行贴合装配。后端多层环形台阶沿轴向分布，既可以作为筒体卷边、卡环或端盖限位结构，也能够在装配时提供密封圈压缩定位，使端盖与筒体之间形成可靠的轴向约束。

　　结构设计上，圆柱外壁保持大面连续，没有突兀的外伸凸台，有利于在狭窄设备框架内布置，也能降低运动过程中与周边护罩、料槽、管线发生干涉的概率。筒体直径构成主要径向安装边界，长度方向则决定执行腔有效行程与集料容积之间的分配关系。工程布置时，需要优先校核筒体外侧到相邻机架的最小间隙，尤其是在执行端随摆臂转动或沿导轨往复移动时，圆柱包络面会扫过较大空间，不能仅按静态中心线距离判断干涉。

　　前端中心的同轴台阶采用深浅嵌套形式，内层小圆面可承受轴向压紧，外层环形面可承担密封与定位双重作用。这样的布局使载荷路径较为直接：气动推力或铲取反力由中心连接部位传入，再经端面扩散到整个圆筒壁面，避免局部应力集中在单点焊缝或螺钉连接处。若用于带压气缸，端面与筒体交接圆角应保持连续过渡，圆角半径不宜过小，以便降低循环载荷下的疲劳风险；若作为铲斗容腔使用，则端面中心孔位需要与卸料、吹气或活塞杆避让需求统一考虑。

　　后端环形肋状台阶除了装配限位，还能提高筒口局部刚度。薄壁圆筒在受内压或外部碰撞时，筒口区域最容易出现椭圆变形，多层台阶相当于在开口端增加局部加强环，可减小端盖压紧后的形状偏差。密封面设计时应关注台阶之间的同轴度，若端盖旋转锁紧或卡环嵌入，台阶直径公差会直接影响密封件压缩量；压缩过大则装配阻力增大、密封圈寿命下降，压缩过小则可能在工作压力下出现泄漏。

　　在物料铲取工况中，筒体外侧需要承受散料摩擦和轻微碰撞，因此外壁不宜设置薄弱凹槽。模型呈现的光滑圆柱面有利于物料滑落，也便于后期进行表面耐磨处理。前端面作为受力集中区域，应与铲刃、料斗侧板或连接法兰形成刚性组合；中心突出部位则应避免直接承受偏载撞击，必要时可在外部增加保护套或导向支座。

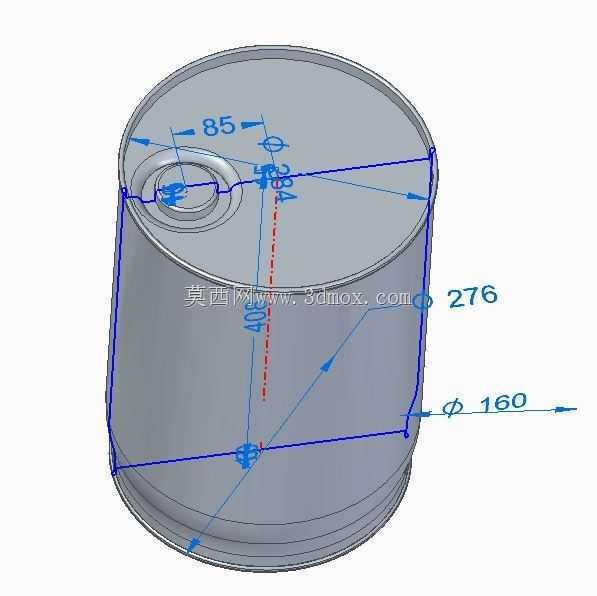

　　安装边界方面，径向尺寸以筒体最大外径为包络基准，后端台阶外径虽有变化，但仍应纳入运动干涉检查。轴向尺寸需要同时满足端盖压紧、活塞杆伸出、管路接头拆装和铲斗连接空间，不能只量取筒体本体长度。若该部件水平安装，筒体自重与端部负载会形成悬臂弯矩，支撑点宜靠近前端面或在后侧增加抱箍，以减少长期往复运动造成的下垂。若竖直安装，则要考虑物料或冷凝水在筒内聚集的可能性，端盖低位应预留排放或清洁空间。

　　建模时可将主体视为回转类零件优先构建，先确定内外径、筒体长度、端面厚度和后端各级台阶的轴向位置，再处理中心嵌套孔系与圆角。回转结构完成后，应根据实际装配关系补充密封槽、螺钉孔、卡环槽或焊接坡口。对于需要运动仿真的场景，圆柱外表面、前端配合面和后端限位面应保持清晰的同轴关系，避免因建模时多次布尔运算造成轴线偏移，进而影响后续干涉检查和工程图尺寸标注。
