28毫米口径软管接入式泵用过滤滤筒

　　在小型流体输送回路里，泵入口侧的防护往往是最容易被忽略的环节。无论是实验室循环水槽、小型冷却系统、园艺供水、水族循环，还是台式加工设备的切削液回流管路，泵一旦吸入颗粒杂质，叶轮卡滞、密封划伤、流道堵塞都会直接造成停机。这款滤筒的结构就是围绕这类小口径软管泵的入口防护展开，整体采用圆柱滤篮加顶部插管的布局，滤筒主体外径控制在28毫米，顶部接口对应内径12毫米的软管，安装时直接把软管套在顶部接嘴上，依靠软管自身抱紧力和卡箍即可完成固定，不需要额外加工法兰或螺纹转接。

　　从使用场景倒推结构，泵入口过滤器的核心矛盾有三点：过流面积要足够大，避免吸程损失；滤网要便于观察和清理；外形不能在水箱内占用过多空间。该方案没有采用简单的单层网片包裹管口做法，而是把过滤面展开为圆柱侧围，滤筒内部形成完整的容污腔。流体从四周滤网进入筒体，再沿顶部插管流向泵吸入口，颗粒被拦截在滤网外侧或沉积在滤筒底部环槽内。相比平面滤网，圆柱面在相同外径下可提供数倍有效通流面积，即使表面附着一部分杂质，仍能保留足够进水通道，降低泵抽空和气蚀风险。

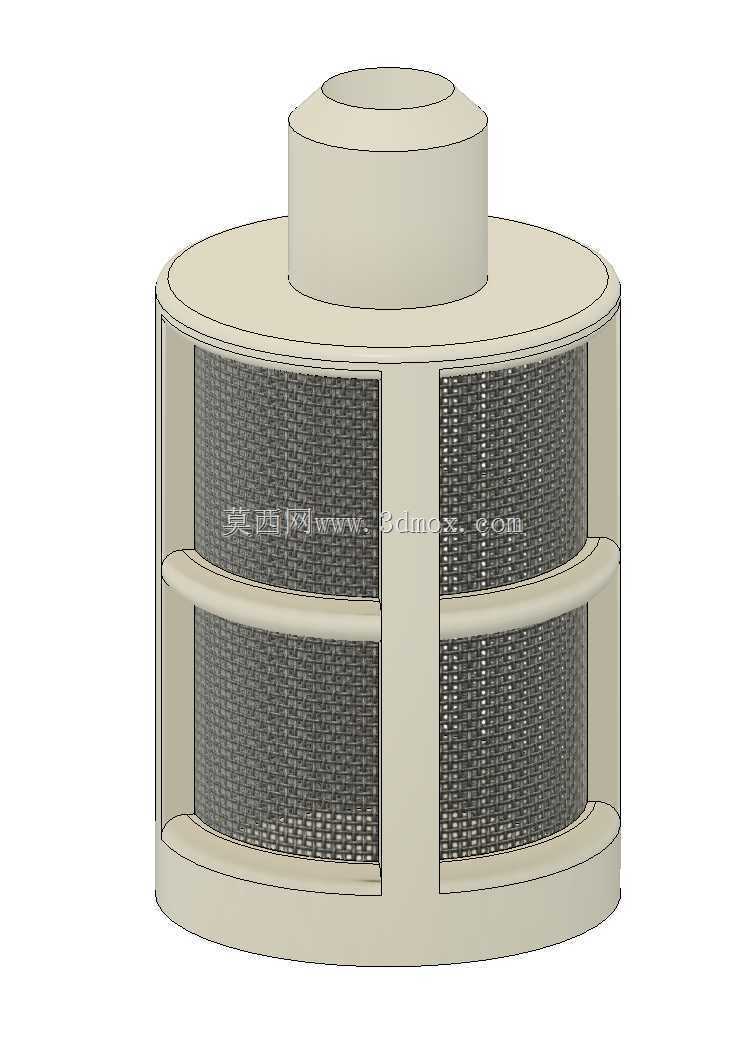

　　外形上，滤筒由顶部插接嘴、上盖环、中部竖向加强筋、两层环形加强框和底部承托环组成。竖向筋条沿圆周均布，把滤网分隔成多个弧形过滤区；两道横向环框把滤面分成上下两段，既限制薄壁滤网在负压下的变形，也让整个滤篮在拆装刷洗时保持刚性。顶部插接嘴采用短圆柱台阶形式，插入软管后有明确的轴向限位，软管不会过度套入影响流道；筒体上端过渡为圆弧肩盖，避免在水箱内形成尖锐挂擦点，也减少软管布线时的干涉。

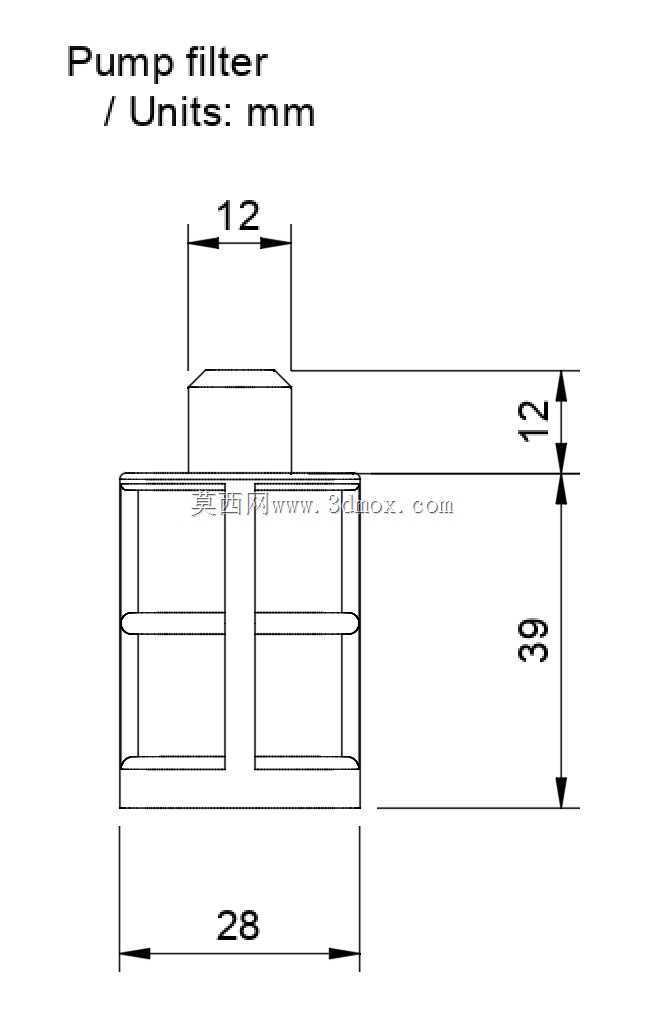

　　建模时需要重点控制几个边界尺寸。第一是滤筒外径28毫米，这决定了它在狭小水箱或泵腔附近的布置空间，径向四周应预留一定间隙，不能贴住箱壁，否则一侧滤网被遮挡后实际进水量会明显下降。第二是顶部插管与12毫米内径软管匹配，接嘴外径要兼顾装配便利性和密封抱紧量，端部可设置轻微导入倒角，方便手工插管。第三是滤筒高度与滤网有效面积相关，底部应尽量远离水箱沉淀物堆积面，若直接落在箱底，底周滤网容易被泥屑封死；实际安装中可通过软管悬垂或附加支架使滤筒离底留出间隙。第四是网孔规格，需要按泵的允许颗粒度选择，网孔过小会增大吸入阻力，过大则失去对叶轮和密封的保护作用。

　　结构细节上，滤网与外骨架的配合应考虑可制造性。若采用塑料注塑框架，可把加强筋、环框和顶部接嘴做成一体骨架，再将不锈钢或塑料滤网嵌入包覆；若采用3D打印样件，则可把骨架与网面整体打印，但需注意网孔壁厚和打印方向，避免横向薄壁在清理时断裂。滤筒底部不宜完全封死成尖底，平环承托结构更利于放置和刷洗，同时外圈底边可做成圆角，减少应力集中。顶部接口与筒体之间的过渡段要保证壁厚均匀，避免注塑缩痕或打印层间薄弱。

　　在流体路径上，这种外进内出的滤筒还有一个实际优点：水泵启动瞬间产生的负压作用在滤网整个圆周上，受力方向由外向内，外部加强筋正好承担支撑作用；停机后，附着在外侧的大颗粒在重力和回流扰动下容易脱落到筒外底部，而不是全部卡在网孔内。对于含纤维杂质较多的场合，竖向筋条和横向环框会把滤面分区，纤维缠绕后仍能保留部分网格通流，清理时也可沿筋条方向刷除。

　　选型和布置时，不能只看接口管径。泵流量越大、吸程越高，越需要校核滤网有效面积与泵入口面积的比值；小口径软管本身流阻较高，若过滤器通流不足，会在泵入口形成明显真空，导致噪声增大和流量衰减。该28毫米滤筒更适合小功率水泵、微型潜水泵和台式循环泵，在清水、冷却液、低粘度润滑液等工况下作为入口粗滤使用。若用于含油、强腐蚀或高温介质，则需要重新确认骨架和滤网材料，不能仅凭几何形状直接套用。

　　三维结构表达中，应把滤网的细密网格、骨架筋条、顶部插管和底部环托分层建模，便于后续做工程图、剖切检查和快速改型。对设计人员而言，这个模型的价值不在复杂曲面，而在于用紧凑圆柱滤篮解决小泵入口防护问题：接口尺寸明确，过滤面积充分，加强布局兼顾刚性与清洗，安装边界清晰，能够直接作为小型流体设备入口过滤部件的结构参考。
