带后盖中型载货卡车底盘车架结构

　　中型载货卡车的底盘车架是整车承载体系的核心骨架，上装驾驶室、动力总成、燃油箱、储气筒、货厢以及各类附属支架都需要通过这一框架完成定位与载荷传递。该结构在城配物流、市政作业、工程转运和专用车改装场景中使用频繁，车辆既要承受满载货物形成的垂向压力，也要应对起步、制动、转向和颠簸路面带来的纵向冲击与横向扭转，因此车架的纵梁布局、横梁间距、连接方式和局部加强位置，都会直接影响整车可靠性。

　　从结构形式看，该车架采用商用车常见的边梁式布置，两根纵向主梁沿车辆长度方向延伸，构成主要承载路径。纵梁截面在工程上多选用槽形或近似槽形断面，通过较高的腹板高度提升抗弯能力，同时控制材料用量。前部区域需要兼顾发动机悬置、转向系统、前悬架和驾驶室支撑的安装，局部孔位与支架布置较密集；中部承担货厢和主要载荷，纵梁连续性要求最高；后部则围绕后悬架、后桥、拖挂或尾板接口进行加强。横梁按跨度和载荷需求分布在纵梁之间，既限制两根纵梁相对变形，也提升整体抗扭刚度。

　　带后盖的结构设计使车架后部形成更明确的防护与封闭边界。后盖并非单纯外观件，它在实际装配中可遮挡底盘尾部的管线、连接件或上装下部空间，减少泥水、碎石直接冲击，也能让货厢下方区域更加规整。对于需要在车尾布置液压元件、电气接线盒、备胎机构或专用作业附件的车型，后盖还能提供额外的安装面和检修边界。建模时需要重点处理后盖与纵梁、尾横梁、侧防护件之间的间隙，避免车辆在悬架跳动、车架扭转或装配公差累积时发生干涉。

　　车架的功能特性首先体现在承载路径清晰。货厢载荷通过纵梁上翼面或专用垫板传入主梁，再经悬架支架传递至车桥和轮胎；动力总成的振动通过悬置支架分散到前段梁体；牵引、制动产生的反作用力则沿纵梁轴向传递。为了让这些载荷不在局部形成应力集中，横梁与纵梁连接处通常需要设置加强板、铆接面或螺栓连接面。三维结构中可以看到多处横向构件和斜向支撑，它们的作用不是简单填充，而是根据扭转刚度、维修空间和总成安装顺序进行布置。

　　设计思路上，中型卡车车架不能只追求静态强度。车辆在非铺装路面行驶时，左右车轮可能处于不同高度，车架会产生扭转变形；若刚度过高，焊缝、铆钉和连接支架容易承受过大附加应力；若刚度过低，驾驶室和货厢又会出现明显晃动，影响操纵稳定性与零件寿命。因此纵梁厚度、横梁开口形式、前后段加强范围需要在强度、重量和成本之间平衡。前段为了布置转向器和散热系统，往往需要预留较大空间；中段保持平直连续，便于货厢底板和副梁安装；后段根据后桥形式设置悬架吊耳或减震器连接位置。

　　外形尺寸与安装边界是这类底盘模型在选型和改装时最受关注的部分。车架总长决定轴距利用和货厢可布置长度，纵梁外侧宽度影响油箱、蓄电池箱、侧防护和排气系统的布置，纵梁上翼面高度则关系到货厢底板离地高度。前宽后窄或等宽车架的选择，会影响转向轮跳动空间和悬架安装方式。建模过程中应保留纵梁孔系、横梁位置、支架朝向和后盖轮廓，使上装设计者能够据此校核副梁贴合面、U形螺栓安装空间以及管线走向。

　　在实际装配中，车架并非孤立零件。发动机、变速箱、传动轴、前后桥、板簧或空气悬架、制动管路、线束卡箍都要围绕它集成。前部需要给发动机油底壳、散热风扇和转向拉杆留出运动间隙；中部下方要避免传动轴在跳动时撞击横梁；后部后盖与后桥、挡泥板、尾灯支架之间也要保留维修距离。对于专用车改装，车架还可能连接洒水罐、环卫箱体、救援设备或厢式货厢，此时孔位标准化和梁体局部可加强性尤为重要。

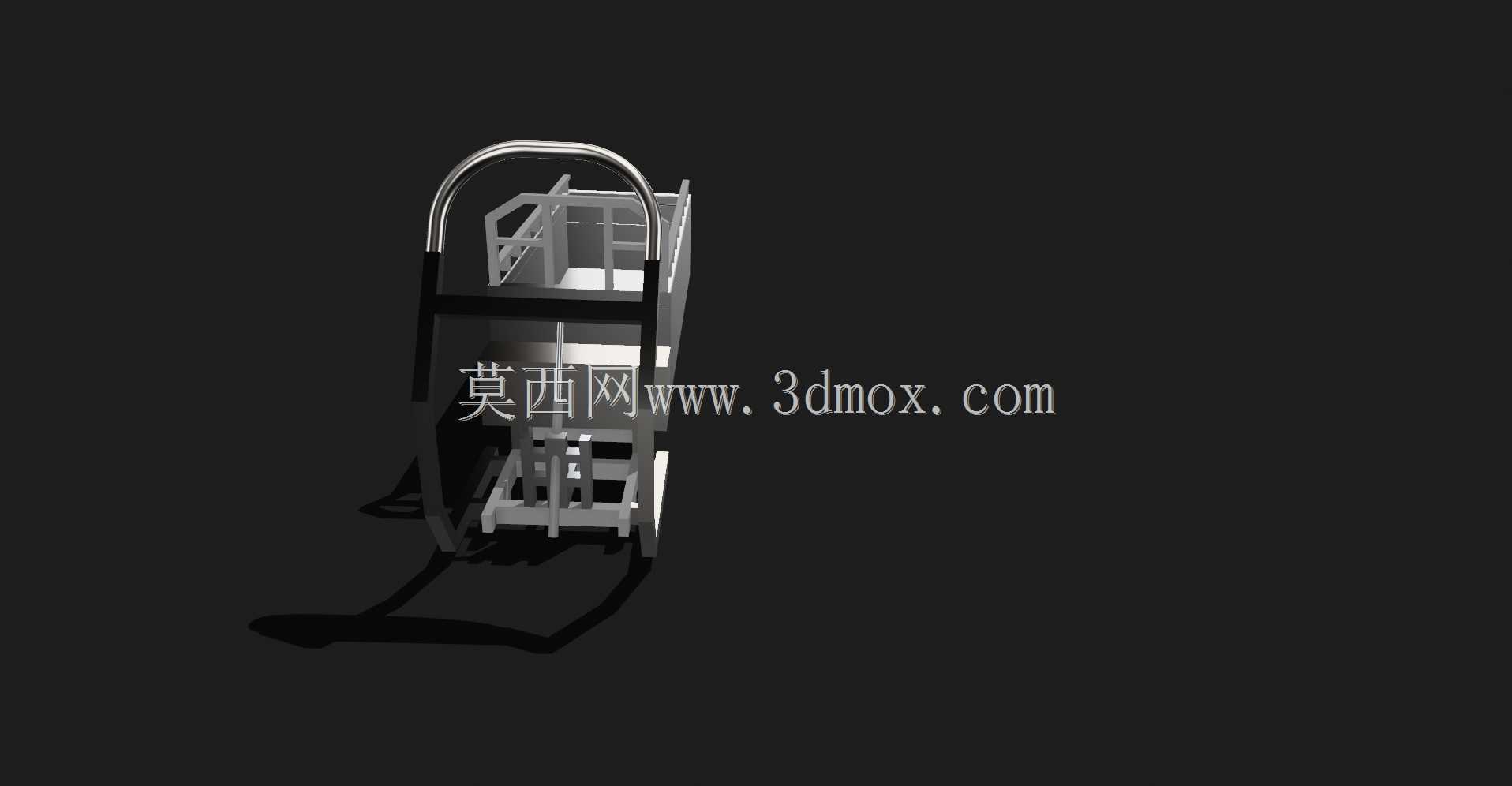

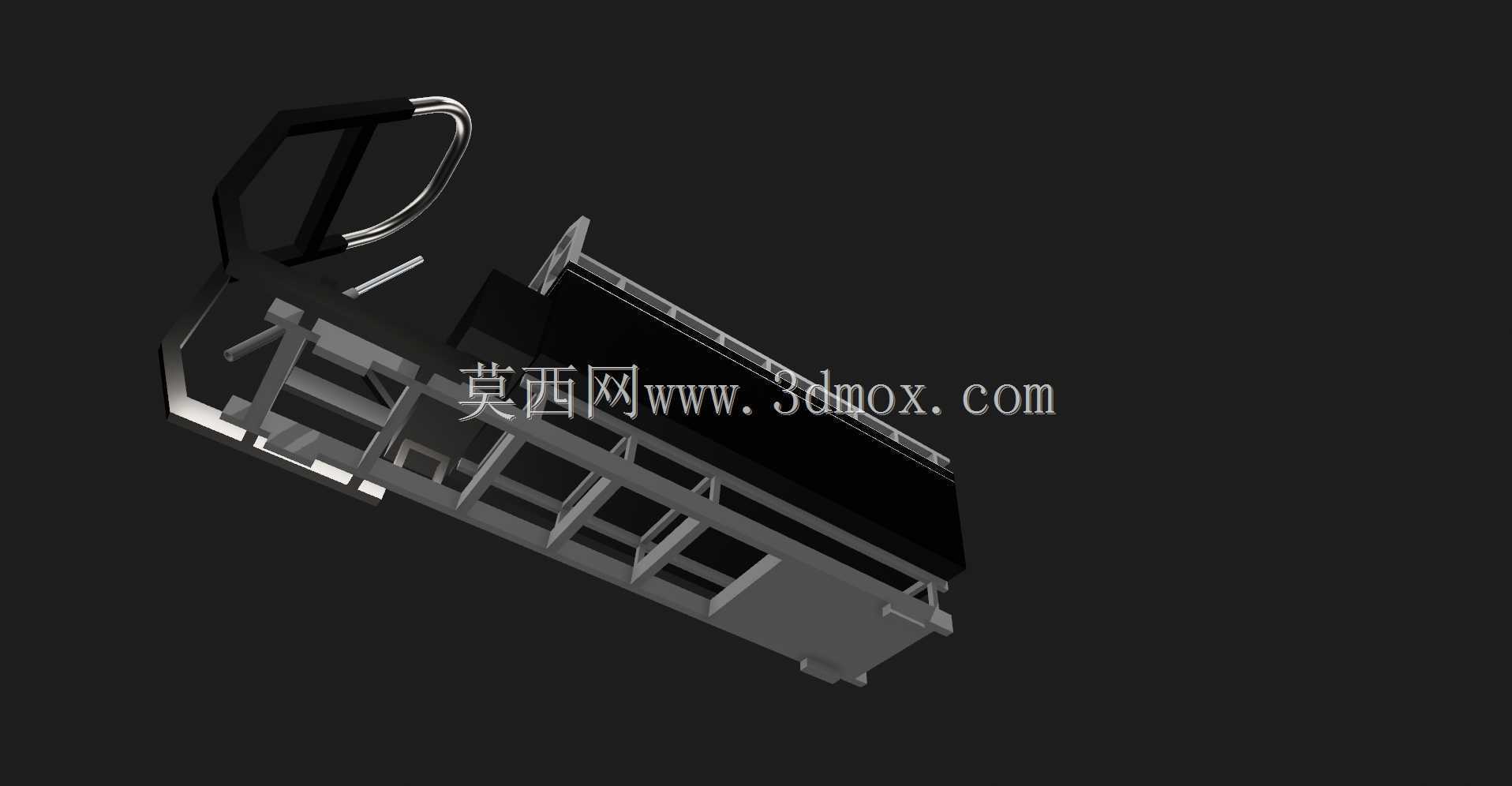

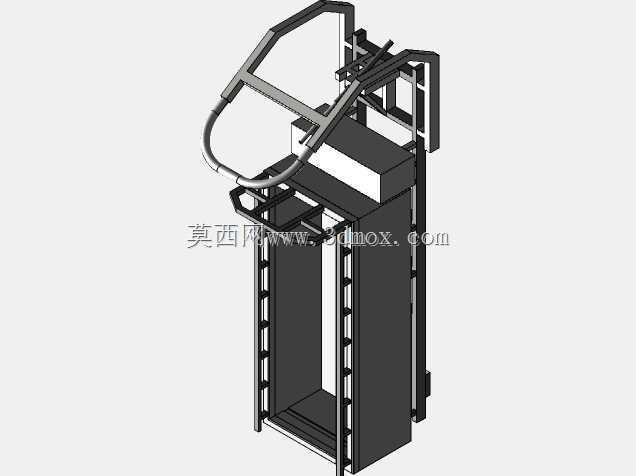

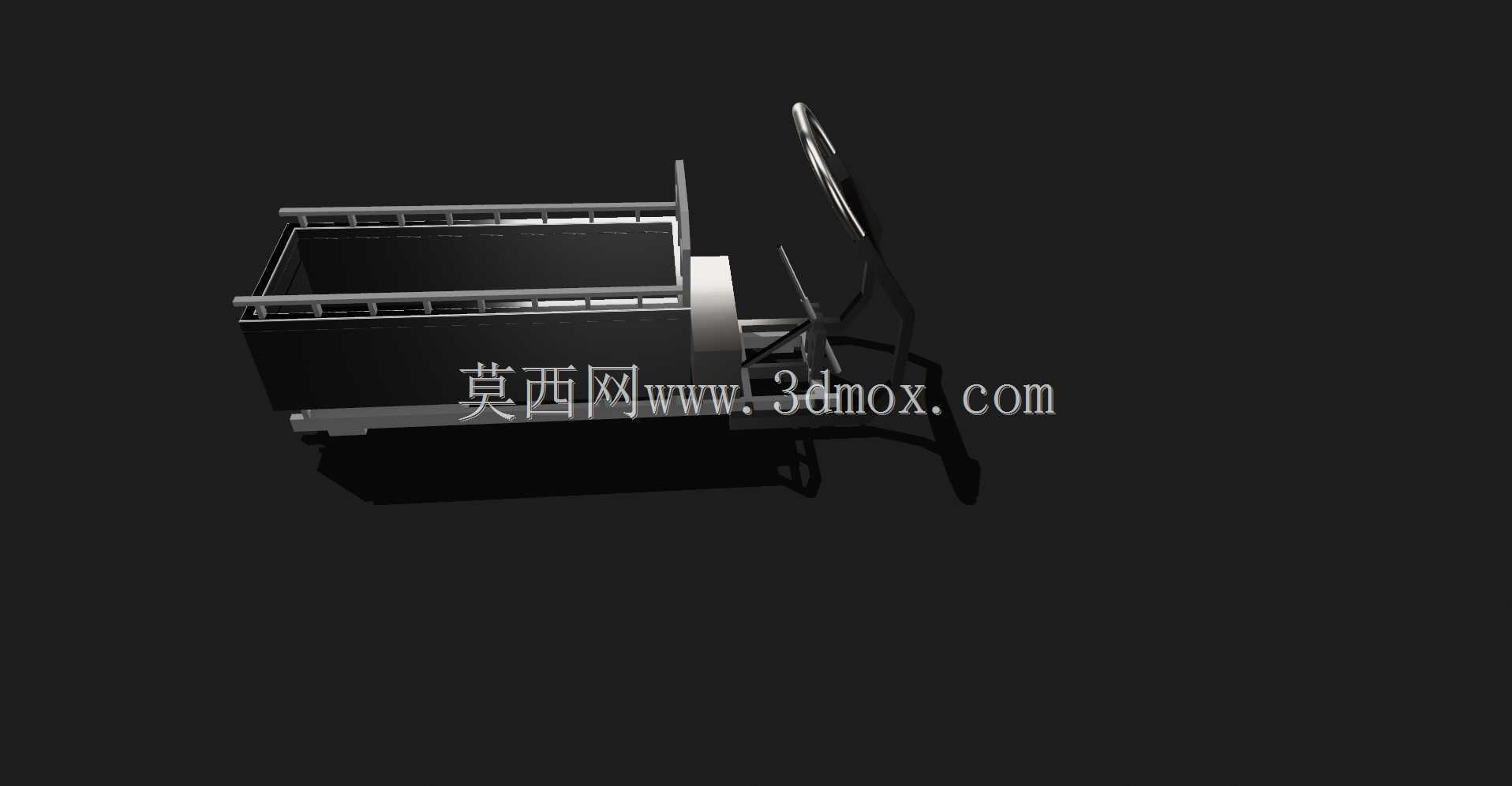

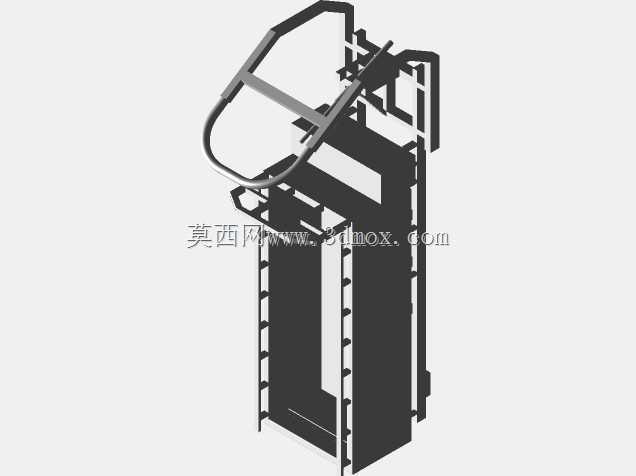

　　从三维建模角度看，该类结构适合采用自顶向下的方式建立：先确定整车轴距、轮心位置、悬架硬点和货厢安装面，再铺设纵梁中心线与横梁断面，随后补充支架、连接板、后盖和紧固件位置。这样可以保证模型不仅外观完整，还能用于干涉检查、装配模拟和工程图输出。对结构设计人员而言，车架模型的价值在于把承载、安装、维修和制造工艺放在同一空间中校核，而不是仅呈现一个焊接框架。
