休闲房车舱顶LED通风换气扇结构

　　该结构面向休闲旅居车辆的舱顶集成需求，把通风换气、舱口封闭和局部照明三个常被分开布置的功能收拢到同一安装边界内，适合房车、露营拖车、改装厢式车以及小型作业舱室在顶板开孔后集中安装。实际装车时，车顶往往既要解决烹饪湿气、人体呼出潮气和夏季闷热空气的排出，又希望夜间在舱口附近获得柔和照明，若分别设置独立风帽、灯罩和装饰盖板，会增加开孔数量、密封路径和后期漏水隐患。这个组合件以方形舱口法兰为基础，下部贴合车内顶板，上部形成外露的流线型外罩，中间预留气流通道和灯具安装空间，使一个开孔即可完成多项功能。

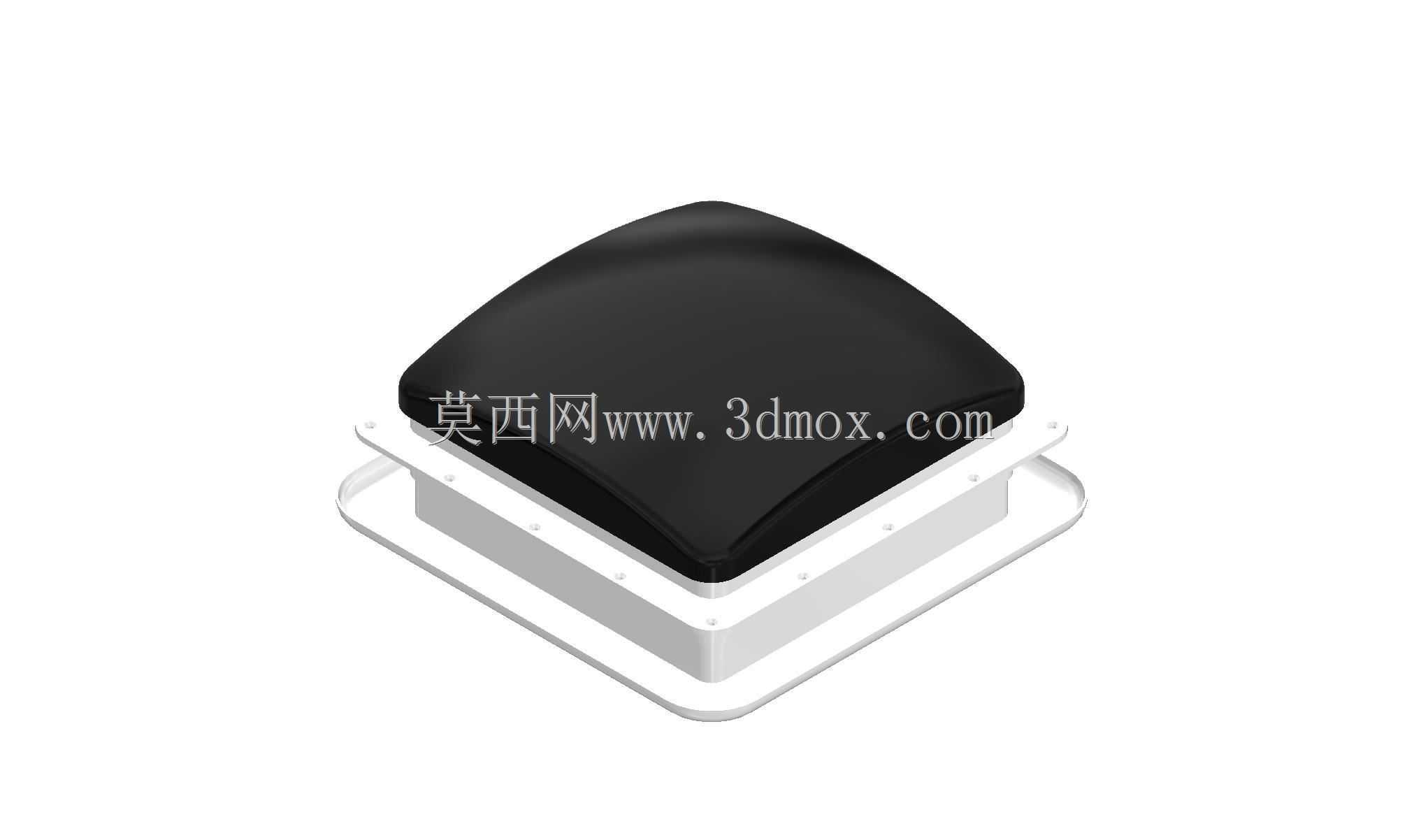

　　从使用场景看，车辆静止露营时，舱内人员需要低噪声空气循环；雨天或车辆行驶时，外罩又要阻挡雨水直接进入，并保持外观与车顶线条协调。模型上部采用近似方形但四角圆润的隆起罩体，顶面饱满、边缘向下收束，能够引导侧向气流掠过通风口，减少倒灌；罩体与下方白色法兰之间形成环形过渡区域，既容纳风机、滤网或灯板的布置，也让外观不显笨重。下部法兰带有较宽的压紧边，安装时可沿车顶开孔周圈均匀夹持密封胶条或粘接层，避免局部应力集中。

　　结构设计的重点不在复杂传动，而在安装边界、密封可靠性和维护便利性。法兰轮廓决定了车顶开孔尺寸与紧固件分布，建模时需要优先锁定外轮廓、安装边宽度、罩体高度以及下方与内饰板的配合关系。280mm级别的方形安装口径在小型房车舱顶较为常见，既能提供足够的排风面积，又不会过度占用顶板强度区域。罩体最高点需要纳入车辆通过性和车顶储物空间评估，法兰下方则要考虑内饰边框、手拧锁扣、电控线束和风机厚度。若车辆顶板为夹芯板结构，压紧区域还应配合加强垫片，防止长期振动造成板材局部压陷。

　　功能集成上，LED灯板可布置在舱口内侧或出风周边，使光线向车内扩散，避免单独开孔破坏顶棚完整性；风机模块则位于气流通道内，与外罩进排风方向保持顺畅衔接。罩体黑色外观件通常承担耐候、防晒和装饰作用，白色底座更偏向安装承载和内饰衔接，两部分之间需要预留装配间隙、排水路径以及可拆卸连接点。工程建模时不能只做外观曲面，还要把螺栓孔位、周圈密封面、灯罩遮挡关系、风机容纳腔和线缆穿越位置表达清楚，否则后续转入结构评审时容易出现装配干涉。

　　外形处理上，顶部罩体采用大圆角方形曲面，四角连续过渡，既降低风阻噪声，也减少树脂或塑料件成型时的应力集中。底座法兰向外延展形成平整承托面，边缘翻边可提高刚性；中部立壁承担高度差过渡，并为内部模块留下检修空间。左右方向的视觉对称性较强，便于在车顶居中布置，也有利于制造时控制模具抽芯方向。对于改装企业而言，这类件的价值在于把零散附件变成标准化舱口模块：车顶只需要一次开孔、一次密封、一次线束引入，后期维护时可从车内拆卸内框，检查风机、灯板和密封胶条，而不必频繁拆除外部罩体。

　　在三维设计过程中，应先根据车顶曲率确认法兰底面是否需要微弧或软密封补偿，再围绕开孔边界建立罩体、底座、内框和紧固件的层级关系。气流通道不能被灯板或装饰件遮挡，外罩下缘与法兰之间的间隙也要兼顾排水和防虫。若用于不同车型，可在保持中心开孔和主罩体不变的前提下，调整法兰边宽、密封槽位置及内饰框厚度，从而形成系列化舱顶通风照明模块。
