交流稳压器旋转电枢式转子组件结构

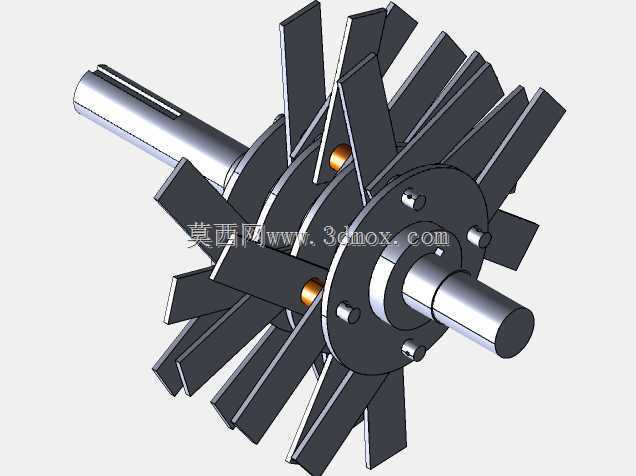

　　这套旋转式转子组件多用于中小容量感应式交流稳压设备的核心执行段，整体采用贯穿式阶梯转轴搭配两组径向放射状叶片盘的布局，转轴两端预留不同直径的轴承配合轴颈，中段轴肩直接定位叠片铁芯与两侧叶片盘，轴端加工有平键槽用于外接传动或阻尼驱动机构，安装时可直接将两端轴颈压入设备箱体两侧的端盖轴承位，轴向通过轴肩与轴承内圈端面贴合限位，径向依靠键连接传递扭矩，无需额外定制转接法兰即可适配常规卧式稳压柜的内部安装腔。

　　从实际工况出发，这类转子在稳压设备运行时随调压机构低速回转，通过改变自身与定子绕组的相对耦合角度，持续调整输出侧的感应电动势，抵消输入电网的电压波动，为后端精密用电设备提供稳定的交流供电；转子盘上沿圆周均匀排布的多片径向伸出叶片，并非单纯的结构装饰件，一方面在转子回转过程中持续搅动柜内密闭空气，将铁芯、绕组工作产生的积热直接导向箱体侧壁的散热筋，避免稳压设备长时间带载运行时内部热量积聚导致绕组绝缘老化，另一方面叶片采用等夹角圆周均布布局，回转时径向质心偏差极小，无需额外做动平衡配重即可满足低速长期运行的振动控制要求，大幅降低轴承位的交变冲击载荷。

　　结构设计层面，两侧叶片盘与中段铁芯采用同轴叠装方案，盘体上预留的多个圆周分布紧固孔可穿装锁紧螺栓，将叶片盘、铁芯叠片、轴向定位衬套压紧为一个刚性整体，杜绝回转过程中叠片出现轴向窜动；盘体与转轴配合处采用过渡配合加周向定位销的双重固定形式，既保证大扭矩传递时组件不出现相对打滑，也方便后期检修时拆解更换磨损的轴承或老化的绝缘衬套。叶片采用薄钢板冲压成型后垂直铆接在盘体端面，叶片向外延伸的长度经过严格校核，回转时叶片外缘与柜体内壁、定子绕组端部预留足够安全间隙，不会出现扫膛磕碰，同时叶片的倾斜角度经过优化，搅动空气时可形成沿轴向流动的冷却风路，热量不会滞留在转子铁芯的叠片缝隙内。

　　安装边界方面，转轴两端轴颈的同轴度、轴肩端面的垂直度都按照旋转电机类零件的常规公差设计，两端轴承位的直径差用于区分驱动侧与非驱动侧，装配时可快速区分安装方向；转子整体的轴向长度、最大回转直径都适配常规立柜式交流稳压器的内部腔体，不需要对原有柜体的定子安装位、端盖固定孔做二次修改即可直接替换同规格老旧转子。组件上两处铜质衬套嵌装在叶片盘与铁芯的衔接位置，既作为叠片的轴向绝缘隔套，也避免不同金属构件直接接触产生电化学腐蚀，长期运行后也不会出现定位松动。

　　建模过程中完整还原了转轴的阶梯轴段、键槽、轴端倒角，叶片的折弯角度、铆接点位，盘体的螺栓过孔、定位销孔以及铜衬套的装配关系，所有配合面的尺寸链都按照实际加工工艺逻辑搭建，工程人员既可直接以此为基础校核转子转动时的风路流通效率、质心分布状态，也可导出工程图用于零部件加工工艺编制，还能在设备选型阶段提前模拟转子装入柜体后的运动干涉情况，验证散热风路是否能覆盖定子绕组的高温区域，避免样机试制阶段出现回转磕碰、散热不足、振动超差等常见问题。
