高阻PS材质交流稳压器塑料阀箱外壳

　　这款壳体的落地场景集中在中小功率交流稳压供电设备的外置防护段，日常在车间稳压柜、民用调压供电单元、小型工业配电辅件里承担阀类组件的外罩防护作用，壳体本身采用高电阻PS材料成型，绝缘属性适配带电周边的安装环境，不会和内部接线端子、调压阀件产生导电干涉，长期在常规温湿度的配电环境下使用，材料本身的抗老化表现能满足常规民用与普通工业场景的寿命需求。

　　从实际使用功能来看，这个阀箱外壳首先要完成内部阀芯、接线端头、小型调压组件的物理遮挡，避免日常落尘、运维人员误触带电部位，同时壳体下部预留的弧形开口是为了适配管线从下方穿出的走线路径，安装时管线可以直接从缺口位置对接内部阀件，不需要额外在壳体底部开孔裁切，顶部做了整面的格栅式加强筋排布，一方面是提升顶面的抗挤压能力，堆叠或者上方有轻微外物压覆时不会出现顶面凹陷，另一方面格栅的凹凸结构也能在注塑充模阶段优化熔体流动路径，减少厚壁位置的缩痕风险。壳体侧壁的竖向开槽区域对应内部组件的散热需求，工作时阀件和周边电路产生的微量热量可以通过侧槽形成自然对流，避免密闭壳体内热量累积加速塑料件老化。

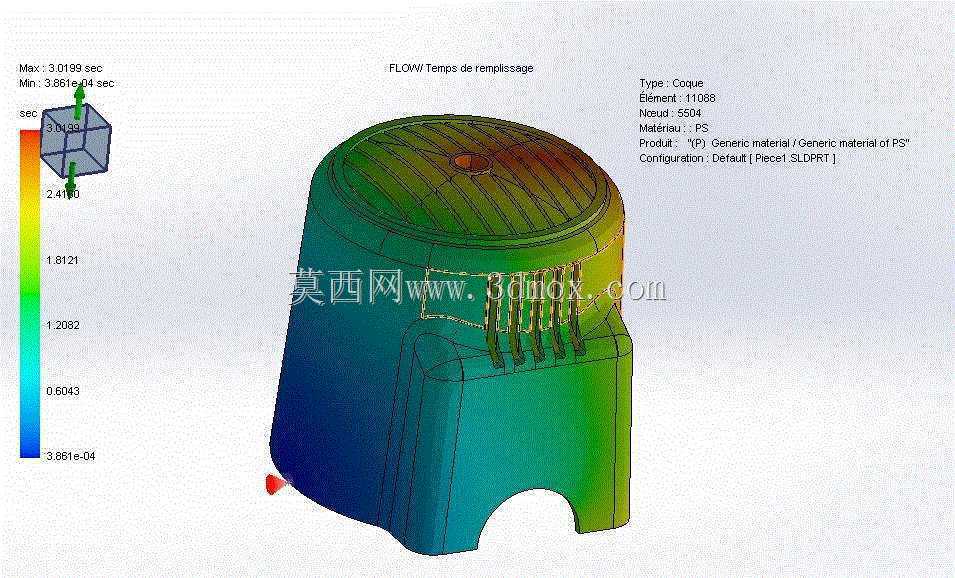

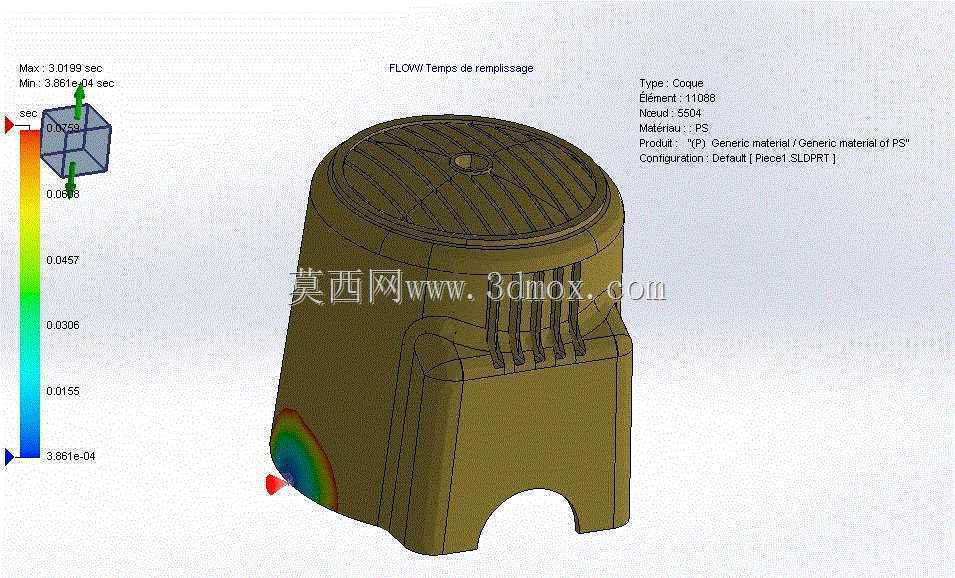

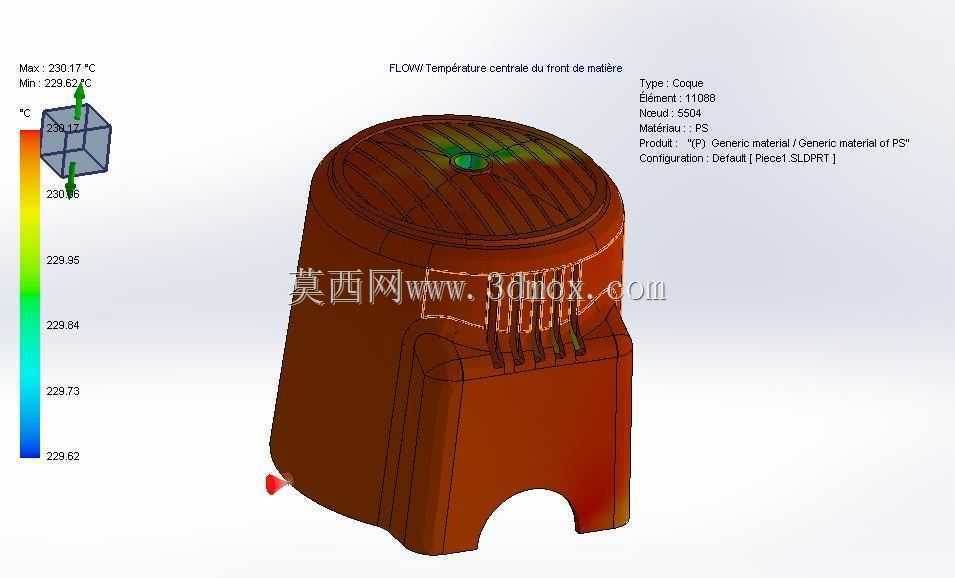

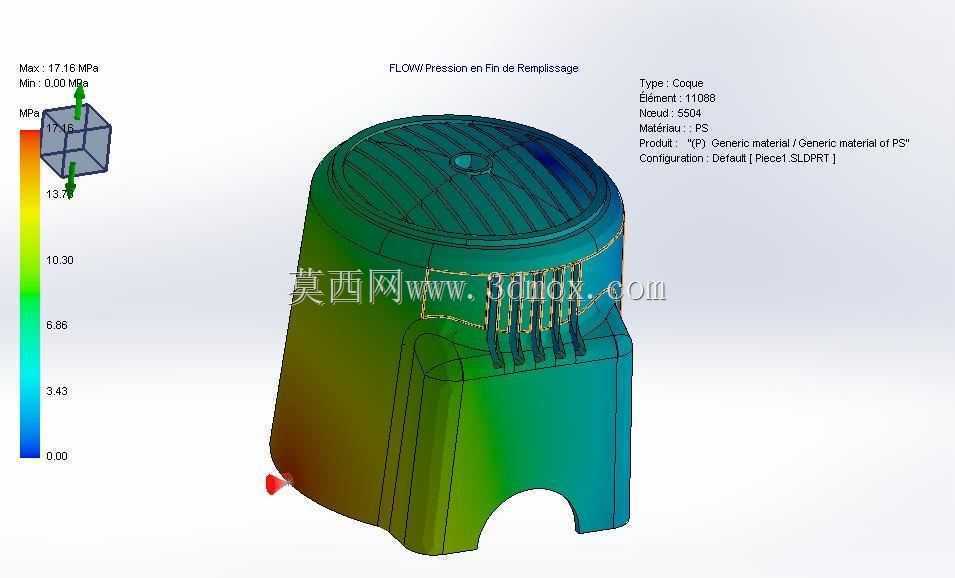

　　做结构设计的时候，首先要匹配内部阀组件的安装边界：壳体整体为近似桶型的立置结构，侧壁的拔模斜度完全按照注塑脱模要求设置，开模方向沿壳体竖直轴线，侧壁没有反向倒扣，不需要复杂的侧向抽芯结构就能完成脱模，降低模具加工的复杂度。下部的弧形缺口尺寸要和外接管线的外径、安装法兰的轮廓留足装配间隙，缺口边缘做了加厚处理，避免管线安装时应力集中导致缺口边缘开裂。顶面的格栅筋条厚度控制在主体壁厚的0.6倍左右，防止筋条位置出现缩水印痕，同时筋条的排布走向和熔体在型腔内的充模流向保持一致，从填充分析的结果来看，熔体从进胶点向壳体边缘流动时，筋条可以充当导流通道，让整个型腔的填充压力分布更均匀，末端缺料、困气的位置都集中在分型面边缘，方便开设排气槽。

　　安装边界层面，壳体的下端面为整个零件的支撑基准，放置在设备安装基板上时，整个底面的接触环面要保证平面度，避免装配后出现壳体晃动；壳体的内腔轮廓要和内部阀组件的最大外轮廓预留1.5到2毫米的安全间隙，既方便装配时的对位操作，也能避免设备运行产生轻微振动时壳体和内部金属件发生摩擦剐蹭。侧壁的竖向开槽位置要避开内部接线端子的正对区域，防止异物从槽口直接触碰带电部件，开槽的宽度控制在常规手指无法伸入的尺寸，兼顾散热和防误触的要求。材料选用高电阻PS，除了绝缘性能达标之外，材料本身的成型流动性较好，适合这种带大量薄筋、深腔结构的壳体注塑，成型后尺寸稳定性强，长期使用不会出现明显的蠕变变形，外壳的装配卡扣位（图中未完全展示的对接结构）可以和稳压设备的主体机架直接卡合，不需要额外加装过多固定螺丝，提升整机装配效率。

　　在模具开发阶段，这个壳体的深腔结构要重点关注顶出布局，顶针要均匀分布在壳体下端的法兰边缘和筋条交汇位置，顶出力平衡，避免脱模时壳体侧壁出现顶白、变形。冷却水路要围绕深腔侧壁均匀排布，让壳体内外壁的冷却速度保持一致，减少成型后的内应力，避免零件放置一段时间后出现侧壁翘曲。整个壳体的外形没有多余的复杂曲面，所有转角位置都做了圆角过渡，既避免注塑位置的应力集中，也能消除日常运维时边角划伤操作人员的隐患。
