割草机BCS防滑钢圈轮辋结构

　　该结构面向小型手扶式割草设备的行走轮改造场景，常见于果园行间除草、坡地牧草收割、庭院边缘修整以及湿软田块作业。常规橡胶充气轮胎在这类工况下容易出现胎面夹草、侧壁被枝条刺穿、低气压脱圈等问题；而将原配轮胎升级为钢制轮辋后，设备可直接依靠外缘齿形抓地，减少对充气胎的依赖，尤其适合短距离、低速、重载荷的往复作业。

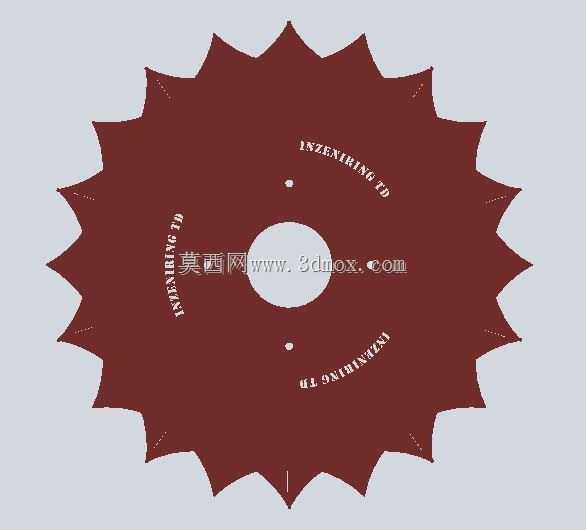

　　从三维结构看，零件主体为盘状钢圈，外缘并非连续光滑圆环，而是布置多组尖齿状凸起。齿形沿圆周交替展开，形成类似星形的外轮廓。这样的外形在旋转入土或压过草地时，能够切入表层土壤，提供纵向牵引力；在侧向坡面上，尖齿还能限制轮体横向滑移。齿与齿之间保留较大开口，杂草、泥土和碎石可随转动自行甩出，避免轮面被草屑包裹后打滑。

　　设计时需要重点控制外缘节距与齿高。齿过高会使整机振动增大，手扶操纵手柄出现明显脉冲；齿过低则抓地能力不足，在潮湿草地上仍会空转。模型中齿顶采用尖角过渡，齿根保留圆弧加强，避免应力集中在焊接或折弯位置。轮盘中部设置中心安装孔，用于与割草机驱动轴或轮毂配合；孔周区域材料连续，保证扭矩传递路径短而直接。

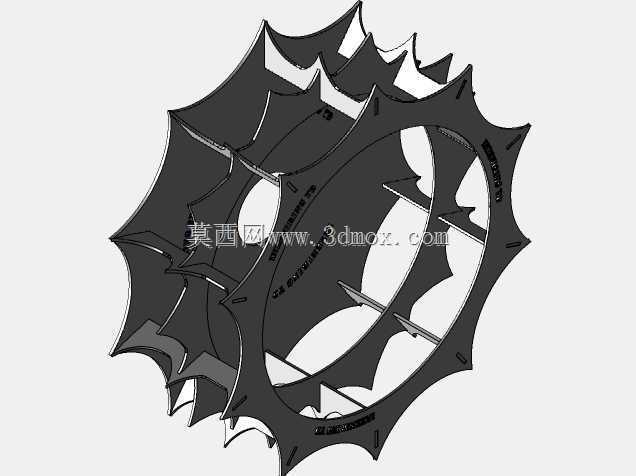

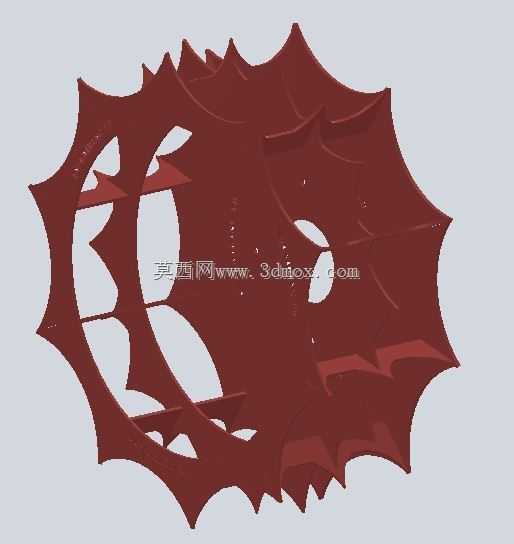

　　轮盘内部并非满板封闭，而是开出多个大面积镂空窗口。这样处理一方面降低轮体自重，减小手扶设备在转向时的惯性；另一方面便于清理缠绕在轴端的草茎，也能让泥水快速通过。镂空肋条从中心区域向外缘齿根放射布置，形成承力骨架。肋条宽度和走向决定了轮圈在受冲击时的变形量，尤其在越过田埂、石块或树根时，冲击力会先作用于外齿，再经肋条传至中心轮毂。

　　安装边界上，中心孔直径、螺栓孔分布以及轮盘轴向宽度必须与BCS割草机原轮毂匹配。替换时不能只关注外径，还要核对轮体与割台罩壳、挡草板、传动箱之间的间隙。钢圈外缘齿顶旋转半径增大后，需确认其不会干涉割台高度调节机构，也不能在转向极限位置擦碰机架。轮盘背面应预留轮毂贴合面，保证装配后端面跳动可控；若贴合面歪斜，齿部入土深度会周期性变化，导致整机跳动。

　　结构建模可按外缘齿形、内部肋板、中心轮毂座三个区域拆分处理。外缘齿廓适合在草图中阵列，再通过拉伸或钣金成型建立基本实体；内部镂空窗口要兼顾减重与刚度，开孔边缘不应延伸到齿根最薄弱处；中心孔周围则应保留完整环形材料带，用于承受键连接或螺栓锁紧带来的局部载荷。对于实际加工，钢板厚度选择需结合整机重量与土壤硬度，薄板虽轻，但齿尖容易卷刃；厚板耐用，却会增加驱动轴负担。

　　在使用维护层面，这种钢圈更适合季节性集中作业，而不是长距离道路行驶。硬路面上长时间转动会使齿尖磨损加快，并把振动传递到变速箱；转入草地或泥地后，其抓地优势才明显。若设备需要在公路与田间频繁转移，可采用钢圈与橡胶胎互换的方案，因此三维设计中应保证安装接口与原轮胎保持一致，使现场更换不需要改动割草机机架。

　　总体来看，该钢圈把轮辋、抓地齿和减重轮盘整合为一体，结构紧凑，功能指向明确。建模时除还原外观外，更应围绕中心孔配合、齿根强度、镂空肋板传力路径和外轮廓干涉边界进行检查，使数字模型既能展示改装效果，也能为后续钣金下料、焊接成型和样机装配提供可靠依据。
