模块化屋顶绿化种植承载托盘结构

　　城市建成区的屋面闲置空间改造项目里，种植承载构件一直是结构工程师需要反复校核的核心部件，这款托盘就是针对平屋面绿化场景开发的一体化承载基体，它不需要在屋面现场砌筑种植池，也不用额外做复杂的混凝土找坡围挡，直接在做完防水保护层的屋面上按排布放线铺设即可，单元之间可以通过侧边的联锁结构互相嵌合，整片铺完之后形成连续的种植承载层，不会因为人员走动、基质沉降或者大风天气出现单块移位、翘边的问题。

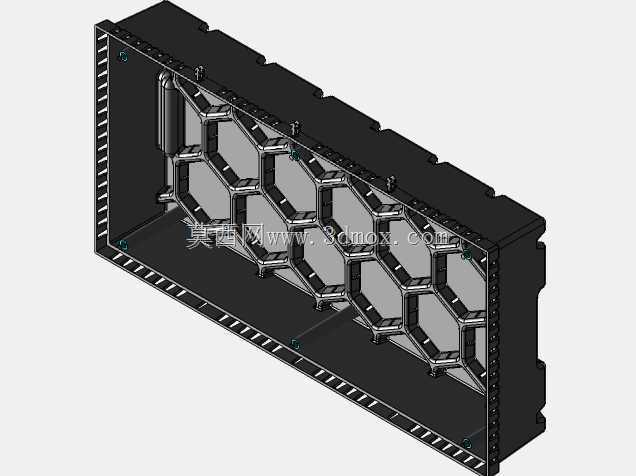

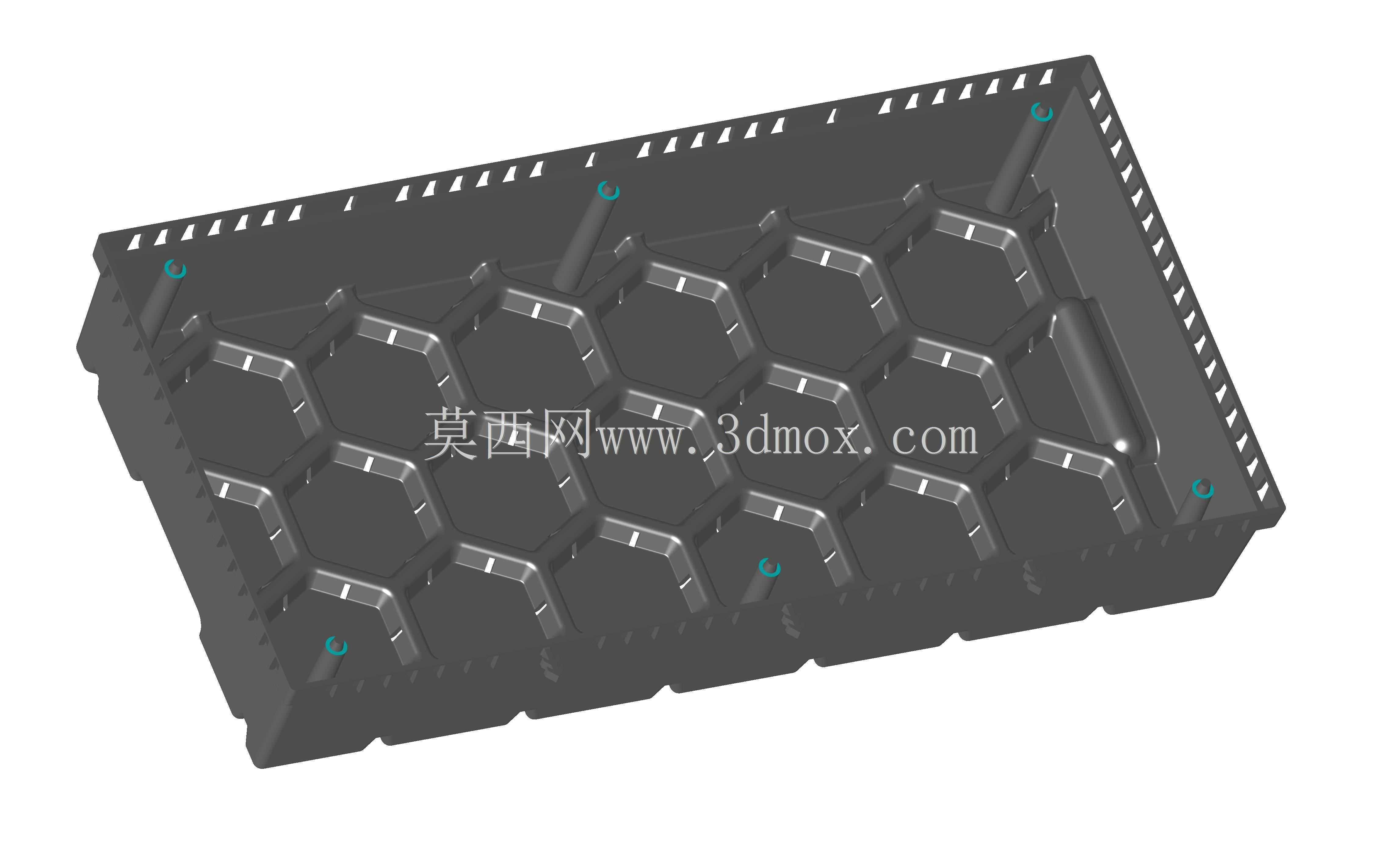

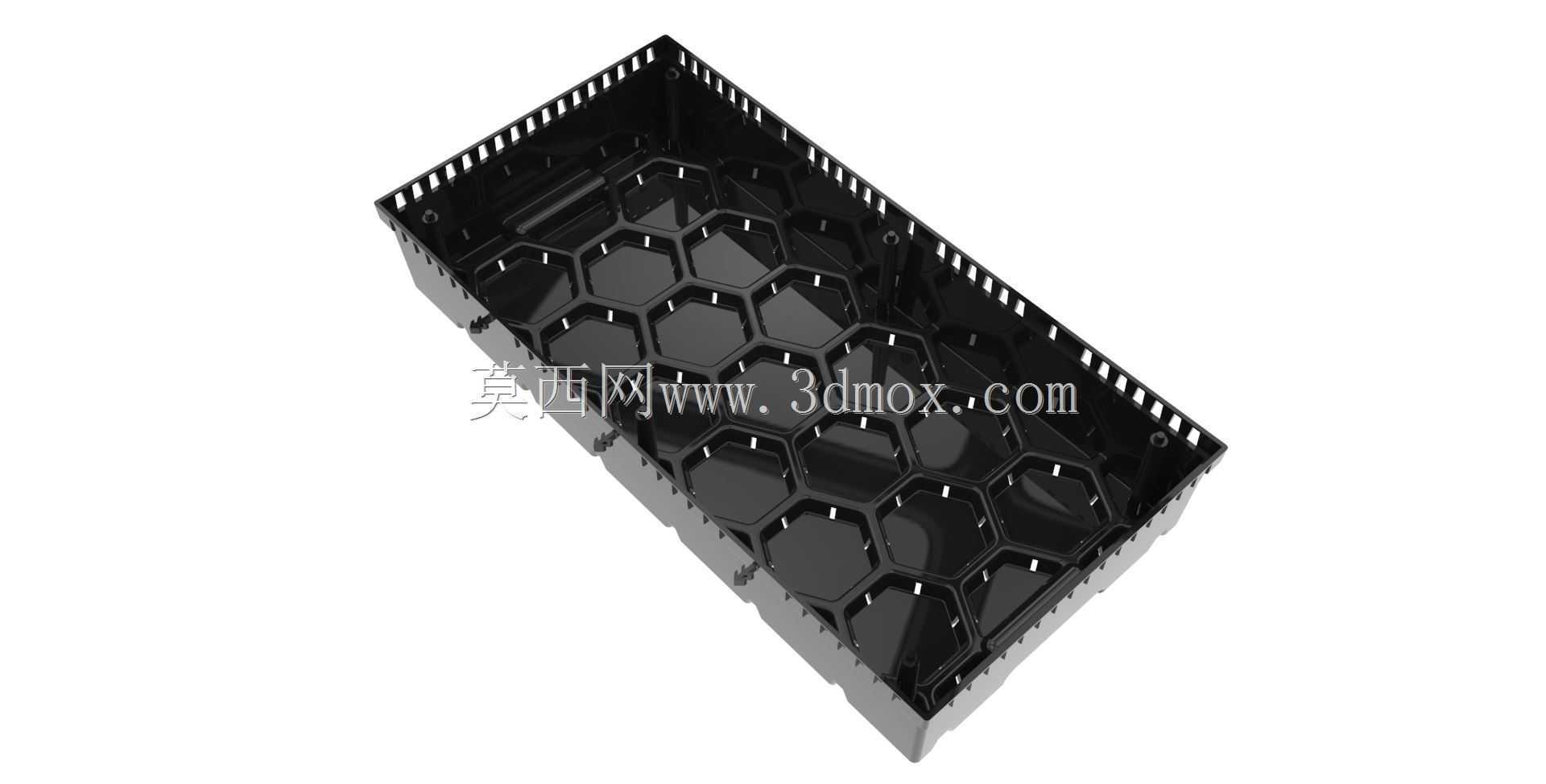

　　从结构布局来看，托盘底部采用密集正六边形蜂窝加强格构，这种构型不是随意排布的装饰纹理，每一个六边形腔室都对应下方的支撑立柱，荷载从上方种植基质、盆栽绿植或者草本种植层传递下来的时候，力会沿着六边形的筋壁均匀分散到整个底面，避免局部应力集中造成托盘长期蠕变凹陷。托盘四周设置带连续镂空槽的翻边围挡，围挡高度刚好可以拦住轻质种植基质，不会在雨水冲刷的时候出现基质外溢，翻边上的长条镂空槽同时承担两个作用：一是快速排走托盘内部积存的过量雨水，雨季屋面短时积水的时候，水位不会没过植物根系造成烂根；二是给联锁拼接结构留出对位空间，相邻托盘的侧边卡扣可以顺着槽位精准卡入，铺砌的时候工人不需要额外紧固件，徒手就能完成对位拼接，施工效率比现场焊接或者螺栓连接的种植池高出数倍。

　　实际屋面项目里，这类托盘的排布需要提前结合屋面的女儿墙边界、排水口位置、检修通道走向做预排版，单块托盘的外轮廓尺寸适配常规人工搬运的重量边界，两个工人就能完成抬运铺设，不需要动用吊装设备。铺设时首先要确认屋面防水保护层的平整度，局部凸起的水泥渣要提前打磨平整，避免托盘底面出现点支撑造成长期受力不均；托盘距离屋面排水口要预留出足够的导水间隙，不能把排水口完全盖住，镂空的底部结构本身可以让渗下来的雨水顺着屋面找坡层流向排水口，不会在托盘下方形成封闭积水腔。

　　针对不同的种植需求，这个托盘的蜂窝腔室可以有两种使用方式：如果是直接铺设轻质种植土种草或者低矮地被植物，蜂窝格可以把基质分隔成独立的小区域，避免长期使用后基质顺着坡度往一侧滑移，保证整个屋面的种植层厚度均匀；如果是摆放成品盆栽，六边形的定位格刚好可以卡住标准花盆的底部，大风天气下花盆不会在光滑的屋面上滑动坠落，尤其高层屋面的风荷载比地面大很多，这种限位结构比普通平托盘的防滑效果可靠得多。

　　结构设计阶段做壁厚选型的时候，需要兼顾承载能力和材料成本，托盘整体采用注塑成型工艺，所有筋位的厚度都保持均匀过渡，没有出现局部壁厚突变的位置，避免注塑冷却过程中产生缩痕或者内应力，后期户外长期受紫外线照射、温差循环的时候不容易开裂。底部的支撑脚把整个托盘架离屋面保护层，留出的架空层一方面可以让雨水快速流通，另一方面可以避免托盘底面长期紧贴屋面防水层，减少防水层被植物根系穿刺、被积水长期浸泡的风险，对屋面原有防水层起到额外的保护作用。

　　在检修维护场景下，模块化的托盘可以单块掀起，要是下方屋面防水层出现局部渗漏，不需要把整片绿化层全部铲除，只需要把对应位置的托盘连同植物移开，就能完成防水修补作业，修补完成后再把托盘铺回原位即可，大幅降低后期屋面维护的成本。托盘侧边的联锁结构在设计时预留了微小的活动间隙，夏季高温材料膨胀、冬季低温收缩的时候，单元之间有足够的变形余量，不会因为热胀冷缩产生拱起变形。整个构件没有任何可拆卸的零散小零件，铺设完成后不会出现零件脱落掉入屋面排水口造成堵塞的隐患，非常适合大面积屋顶绿化、露台花园、车库顶板覆土绿化这类项目的承载需求。
