圆形工件同轴度检测工装台结构设计

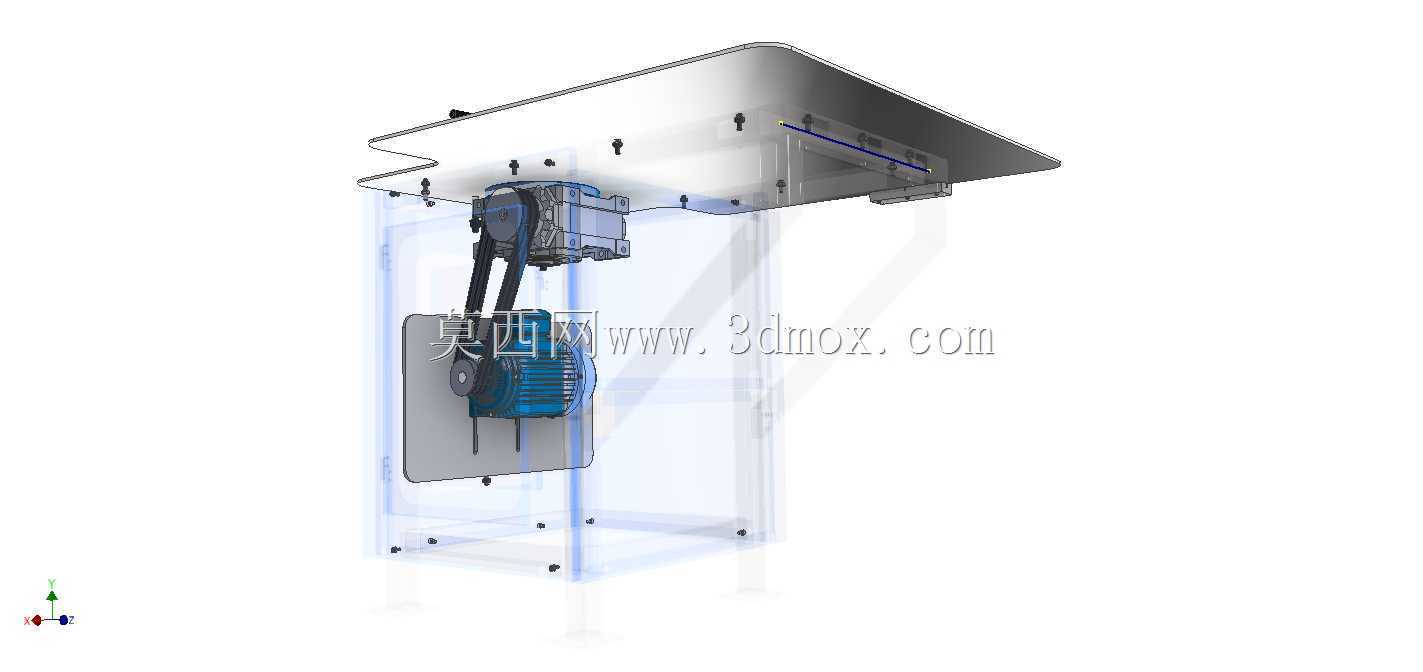

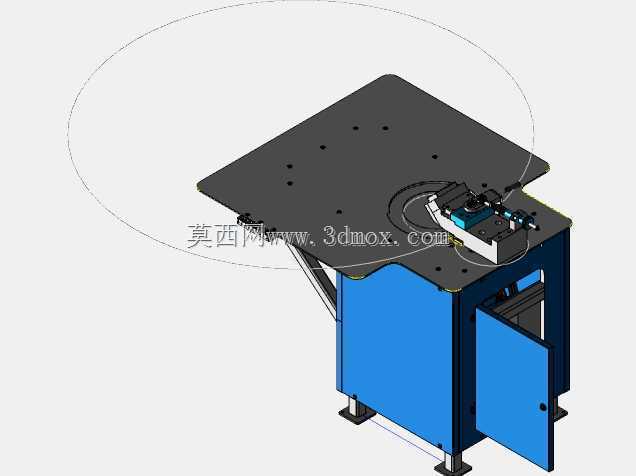

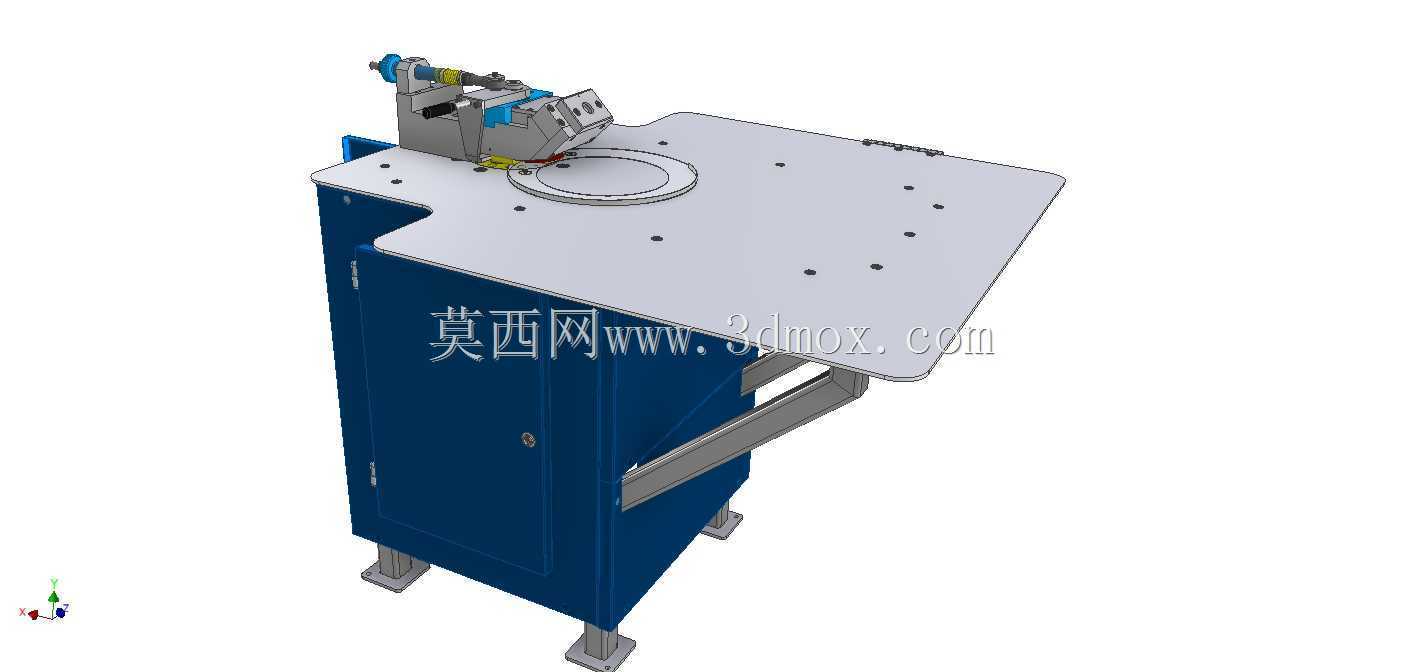

　　在盘类、环类回转零件的批量加工产线中，圆形轮廓的形位公差管控一直是机加工后质检环节的高频痛点，这套圆形一致性检测工装台正是针对该场景开发的工位级检测设备。日常产线里，法兰盘、电机端盖、环形冲压件、轴承套圈这类工件完成车削、磨削工序后，需要快速校验外圆圆度、同轴度以及端面轮廓的一致性，传统人工用百分表打表的方式不仅效率低，不同操作人员的读数误差也很难统一，该工装台将定位、夹持、检测动作整合在一体式台架上，工件吊装到台面定位区域后，台面上的环形回转轨迹可带动检测探头绕工件外周完成整周扫查，一次性输出轮廓偏差数据，适配中小尺寸盘环件的线下抽检与全检工位。从整体结构布局来看，设备采用下柜上台的分层设计，下部柜体采用折弯钢板拼焊成型，

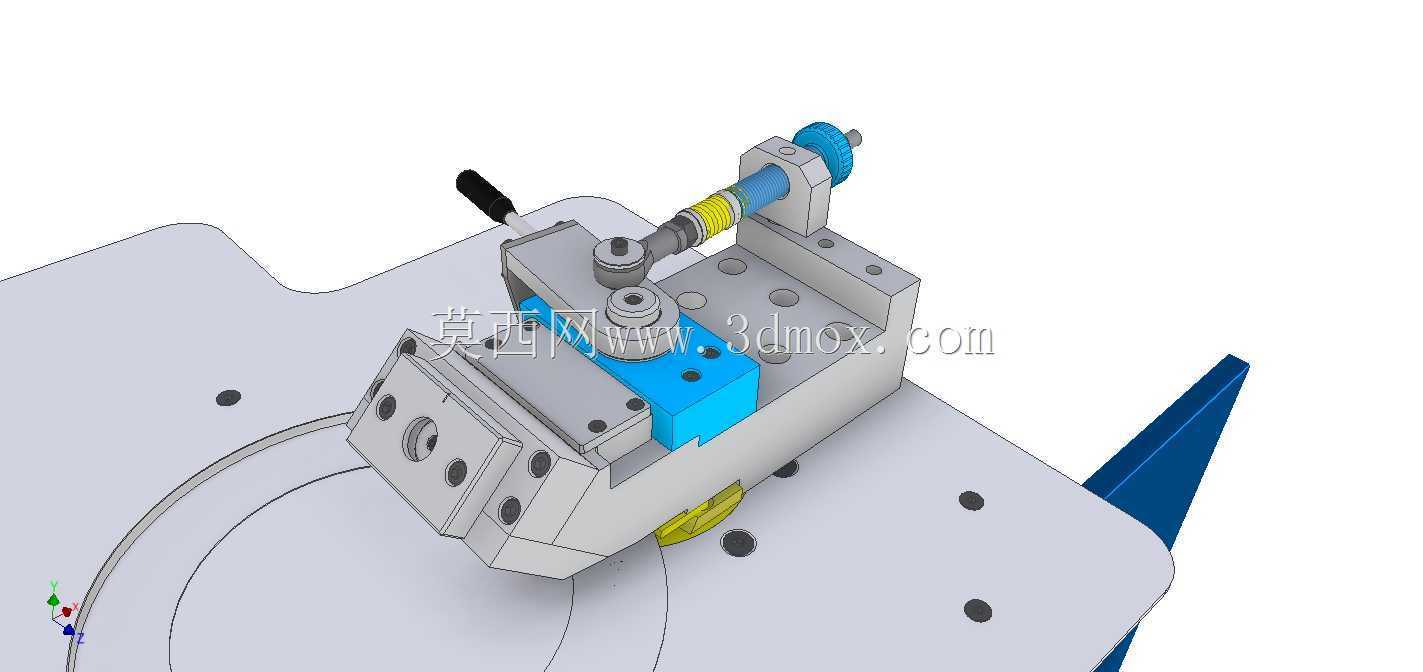

　　侧面设置可开合的检修门，内部预留了电气控制模块、气动管路与走线空间，现场部署时不需要额外搭建外围支架，柜体底部预留了四个可调脚杯安装位，可适配车间地面的小幅不平，调平后整机运行的振动幅度可控制在检测精度允许范围内。上部工作台面采用厚钢板整体铣削加工，台面上预先加工了多组阵列安装孔位，不同直径规格的定位夹具、检测支架都可以通过孔位直接锁附，不需要二次打孔攻丝，换型时只需要更换定位芯轴与探头安装座，十几分钟即可完成不同产品的工位切换。台面中心区域设置了工件定位基准座，待测圆形工件放置后可通过快速夹紧机构固定，避免检测过程中工件出现微动偏移。检测执行组件安装在台面侧方的可调滑台上，滑台支持横向、纵向两个方向的手动微调，针对不同壁厚、

　　不同外径的工件，可将检测触头调整到刚好接触工件外周面的位置，滑台的锁紧机构在调整到位后可完全锁死，避免扫查过程中探头出现位移。设备的动作逻辑围绕整周回转检测设计，台面配套的回转支承带动工件或者检测支架做360度匀速转动，过程中检测元件持续采集轮廓径向偏差值，相比定点抽检的方式，整周扫查可以捕捉到工件局部的椭圆、凹坑、凸起等缺陷，不会遗漏圆周方向上的形位超差位置。设计阶段重点考量了台面的刚性表现，工作台面与下部柜体的连接位置布置了多组加强筋，满负载放置重型工件时台面的挠曲变形量控制在微米级，不会因为台面形变引入额外的检测误差。柜体的开门方向做了避让设计，现场操作人员站在工位正面上下料时，检修门开启不会和人员操作动线产生干涉，

　　柜体内部的电气元件全部安装在标准DIN导轨上，后期维护时可直接将模块抽出检修，不需要拆解整个台体。安装边界方面，整机的占地面积适配常规车间质检工位的布局，台面高度按照人体工程学设置，操作人员站立状态下即可完成工件吊装、定位、夹紧的全部动作，不需要过度弯腰或者抬手。台面上的环形作业轨迹覆盖了常见中小尺寸盘类工件的检测范围，外围预留的操作空间足够容纳卡尺、标准样件等辅助检具。针对不同厚度的工件，工装配套了1.2毫米、9毫米、12毫米三种规格的底座垫块，薄型工件放置时用低垫块保证检测探头的高度匹配，厚型工件更换高垫块即可，不需要调整检测滑台的整体行程，垫块采用定位销与台面连接，更换后重复定位精度一致，不会因为垫块换装引入基准偏差。整套结构没有采用复杂的专用定制部件，回转支承、夹紧元件、可调脚杯全部选用工业通用标准件，设备在不同加工车间部署时，易损件都可以就地采购更换，不会出现备件断供导致工位停线的问题。在机加工车间、冲压件质检区、电机装配线的入料检验工位，该工装台可以直接嵌入现有质检流程，替代传统的人工打表作业，检测结果的一致性大幅提升，同时单工位的检测节拍明显缩短，配合产线的批量生产节奏，完成圆形工件轮廓一致性的全流程校验。
