卧式辊筒配套立式夹持定位工装结构

项目分类:工装 发布时间:2024-09-15 ID:773361
  • 卧式辊筒配套立式夹持定位工装结构
  • 卧式辊筒配套立式夹持定位工装结构
  • 卧式辊筒配套立式夹持定位工装结构

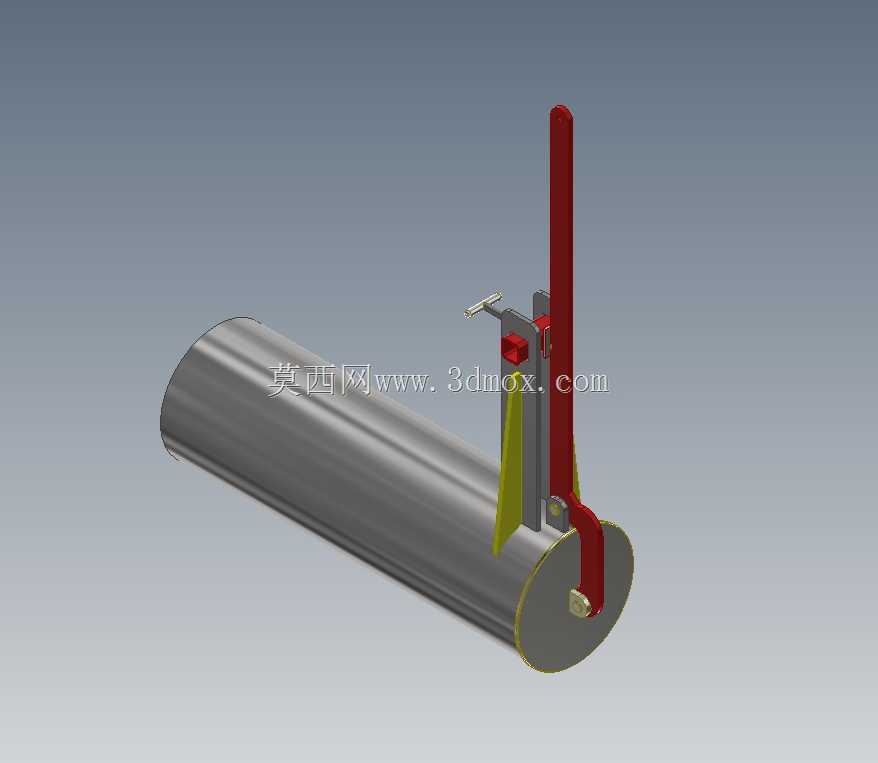

  这套三维结构围绕长圆柱辊体的工位夹持需求展开,主体由卧式金属辊筒、侧向立式支撑座、长行程压杆、手动锁紧手柄和端部定位块组成,整体布局贴合车间内辊类零件检修、表面贴装、辅助焊接以及轴线对位作业的实际工况。长圆柱辊件在生产现场往往存在自重较大、圆柱面易滚动、人工扶持稳定性差的问题,常规平口钳无法适配大直径圆弧面,直接放置在工作台面上又会出现轴向窜动,这套工装正是针对这类痛点完成结构搭建:底部依托辊筒自身圆柱面作为承载基准,侧向立架从辊筒端面侧方提供约束,避免整根辊体在作业过程中发生周向转动。

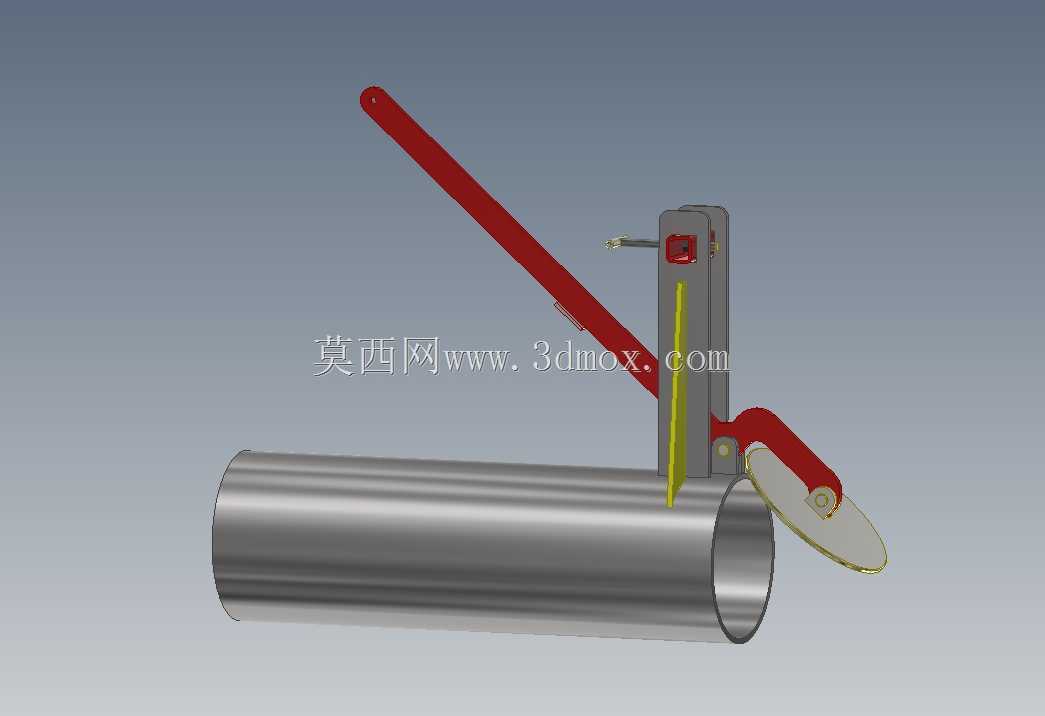

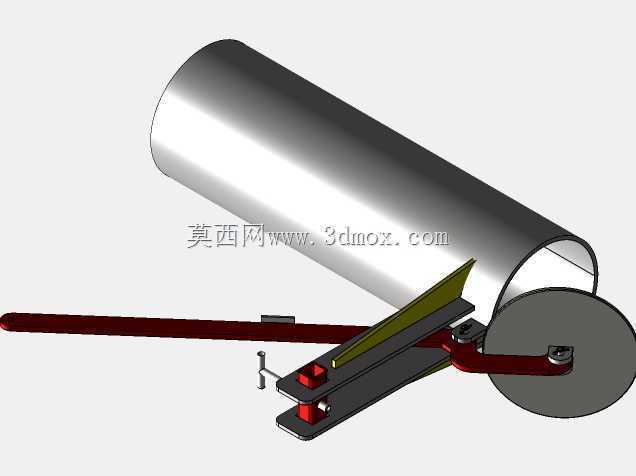

  从结构细节来看,立式支架采用双立板夹装的形式,两块竖向板件之间预留出压杆的滑动通道,长条形红色压杆沿竖直方向布置,行程覆盖辊筒端面上方的压紧区间,压杆下端的弧形压头直接贴合辊筒端面外缘,配合端面处的黄色限位挡边,将辊筒的轴向自由度完全锁止。侧面伸出的T型手动手柄采用螺纹进给结构,操作人员转动手柄即可推动锁紧块抵紧压杆侧面,无需额外气动或液压动力源,在无气源的零散维修工位、小批量装配台面上都能快速部署。支架底部的折弯支撑板直接贴合辊筒圆柱面,接触区域做了让位圆弧处理,不会在辊面加工完成后产生硬挤压划痕,对于表面包胶、抛光处理的辊件也能兼容。

  设计思路上没有采用复杂的自动夹紧方案,而是优先保证工位适配的灵活性:整套工装不需要在辊筒上加工额外工艺孔,依托端面和外圆两个现成基准完成定位,针对不同直径的同系列辊筒,只需要调整压杆在立架滑槽内的伸出长度,再侧向锁死即可完成切换,不需要更换整套夹具。立架和辊筒的接触位置选在辊体端面外侧,完全避让开辊筒中段的作业区域,当操作人员需要在辊面进行贴纸、焊缝打磨、传感器贴装或者管路缠绕作业时,工装自身不会和操作工具发生空间干涉。

  安装边界方面,卧式辊筒的轴向长度远大于工装自身的宽度,工装仅布置在辊体的一端,另一端完全悬空或者搭配同款从动托架即可支撑,单套工装的竖向高度高出辊筒顶面约三分之一辊径,不会在辊体上方形成大面积遮挡。侧向手柄的旋转半径控制在立架侧方两百毫米范围内,操作人员站在工位侧方即可完成锁紧和松开动作,操作路径上没有突出的尖角结构。压杆采用长条形等截面型材,表面做耐磨处理,长期反复滑动锁紧后也不会出现压杆弯曲偏移,下端压头和辊件接触的位置预留了缓冲件安装槽,可以根据辊件表面材质更换橡胶、铜质或者尼龙压头,避免压伤工件。

  在实际应用场景中,这类工装既可以配套在辊筒输送线的装配工位,用来固定待组装的传动辊,也可以放在维修车间作为胶辊修复的临时定位夹具,还能在教学实训场景中演示手动夹紧机构的工作原理。整套结构的零件拆分逻辑清晰,立板、压杆、手柄、锁紧块、定位销都属于常规机加工件,没有特殊定制的复杂曲面,加工成本低,装配时只需要通过螺栓把立架固定在基准底板上,再依次装入压杆、锁紧螺杆和手柄即可完成组装,后期维护时磨损件可以单独更换,不需要整体报废工装。结构建模过程中完整还原了各个零件的装配配合关系,压杆和滑槽的间隙、螺纹副的旋合长度、压头的摆动余量都按照实际工装的装配公差设定,能够直接作为同类夹持工装设计的参考蓝本,也可以导入装配仿真环境中验证锁紧动作的运动路径,排查操作过程中可能出现的零件干涉问题。
