液压驱动剪叉式园艺除草作业机具

　　这套剪叉构型的液压除草作业机具，核心定位是庭院、小型种植园区内的行间杂草机械化拔除作业，区别于常规旋转切割式除草设备，它的作业逻辑是通过夹爪对杂草茎秆进行夹持后施加拔取拉力，将杂草连同浅层根系一同从土壤中带出，避免割草作业仅切断地表茎叶、杂草根系再次萌发的问题，在花卉种植畦、蔬菜垄间、庭院草坪边缘这类不适合大型农机进入的窄小作业场景中，能够替代人工弯腰拔草的重复劳作，降低园艺维护的劳动强度。

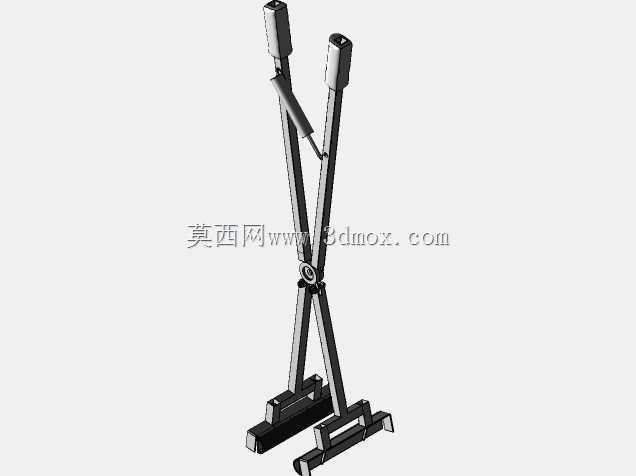

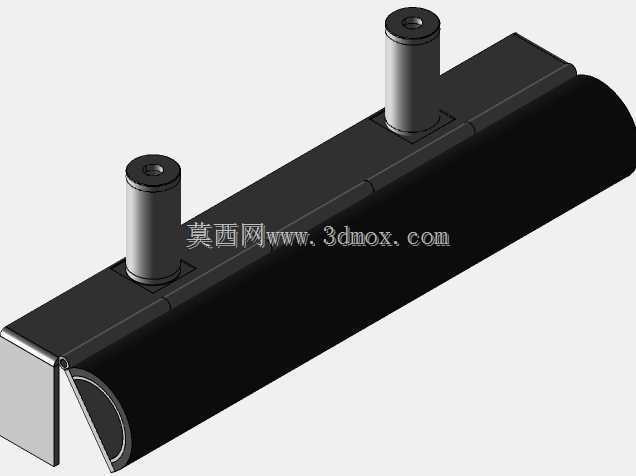

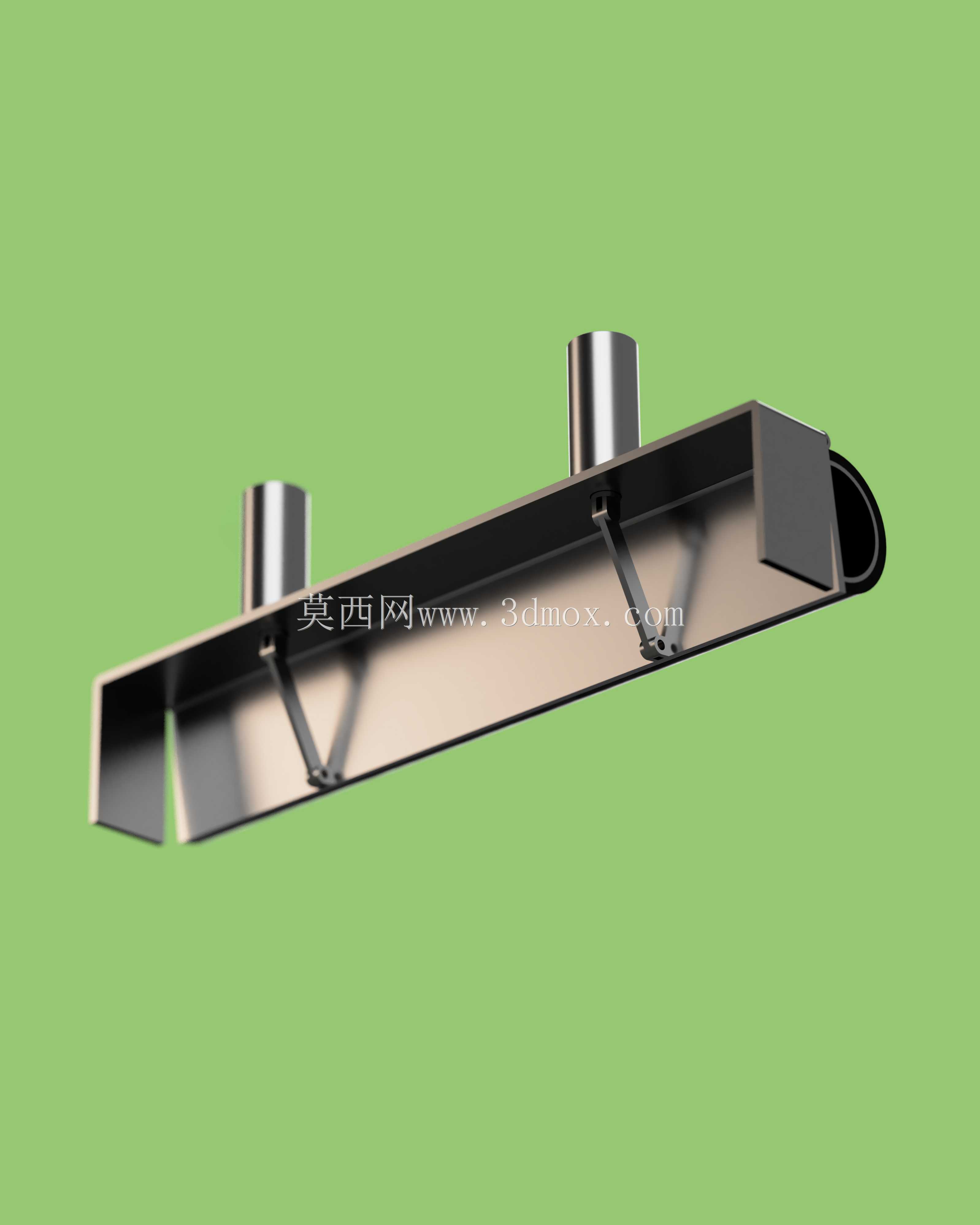

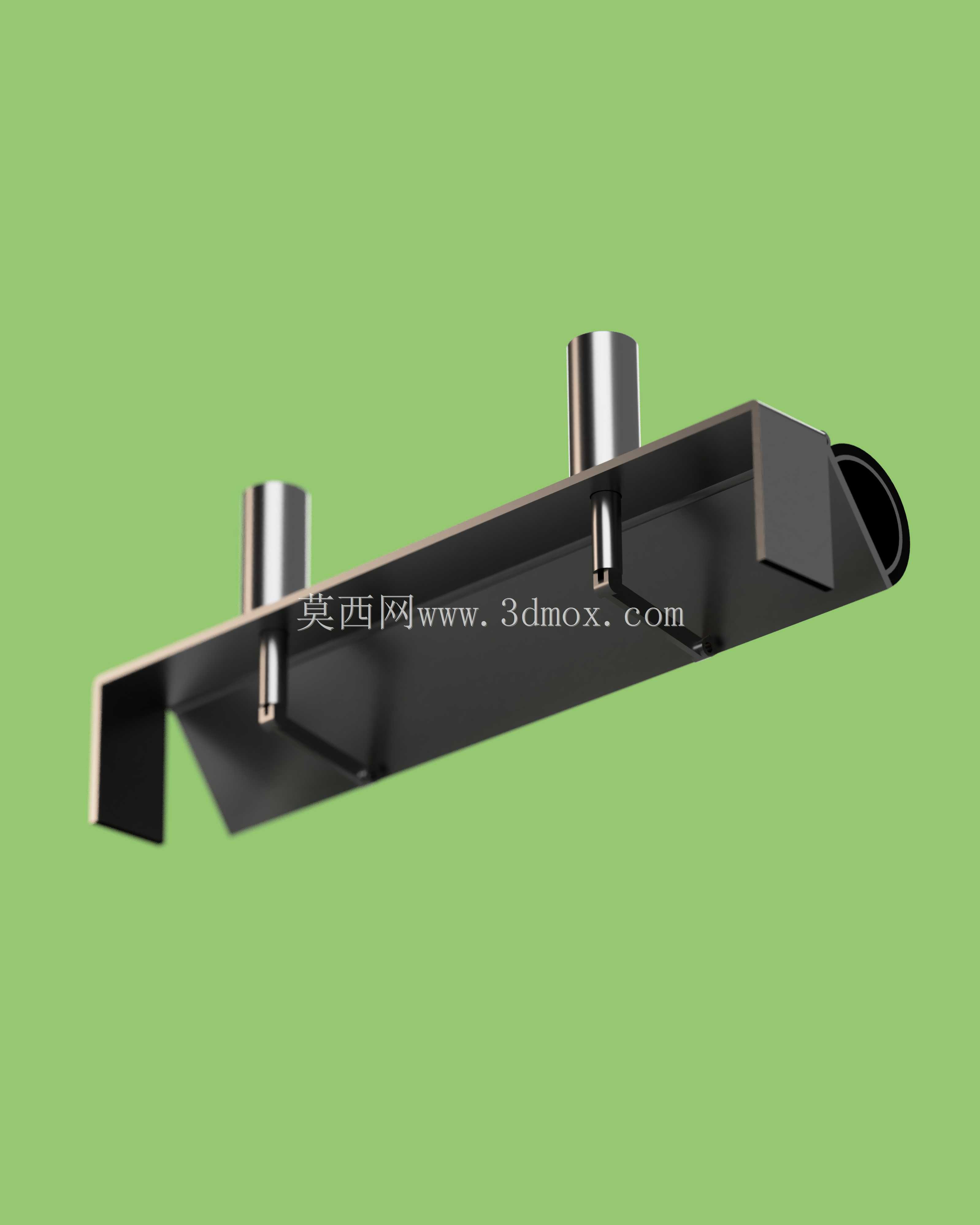

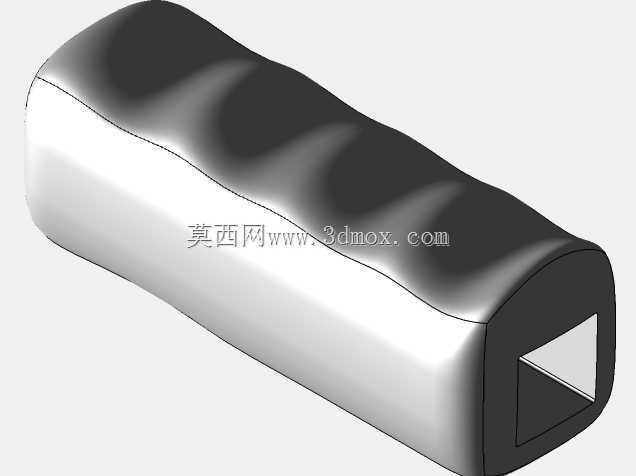

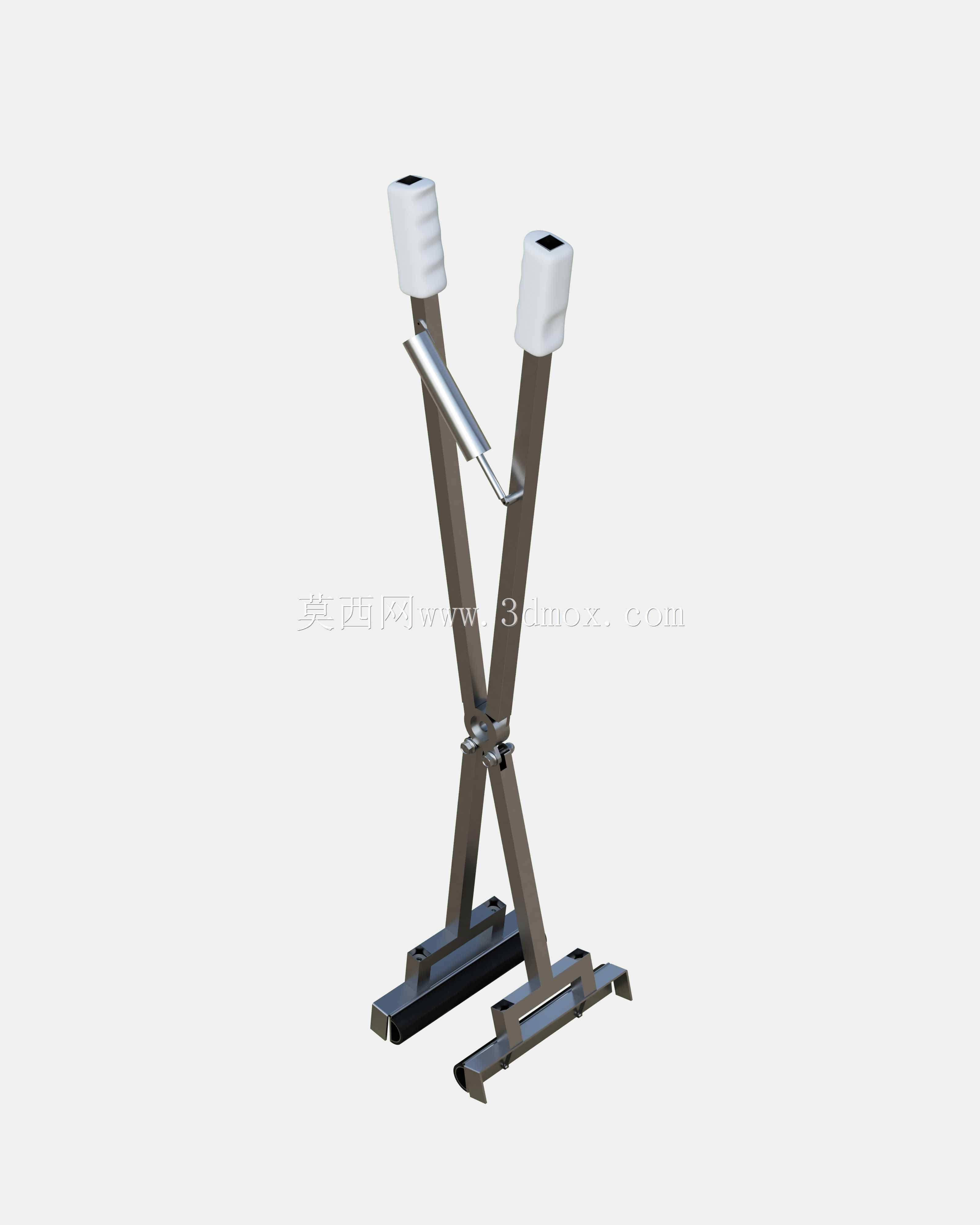

　　从结构布局来看，整机采用交叉剪叉作为主承载运动框架，两根长条形金属臂在中部通过铰接销轴形成X形转动副，剪叉下端是两组平行布置的着地支撑滑轨，作业时支撑面贴合地面，既可以沿作业行方向小幅滑动移位，也能在夹取杂草时提供稳定的支撑反力，避免机具作业时发生侧翻；剪叉上端延伸出两个平行的操作握持段，握持段外部套装了防滑缓冲握套，操作人员站立状态下即可通过双手开合握把控制剪叉的张开与收拢，无需弯腰下蹲，长时间作业的肢体疲劳度明显降低。

　　动力传递路径的设计思路参考了剪刀式杠杆增力原理，在剪叉臂的中段铰接位置集成了液压驱动油缸，油缸的两端分别铰接在两侧剪叉臂的预设安装点位上，当压力油通入油缸无杆腔时，活塞杆伸出会推动两侧剪叉臂绕中部销轴转动，带动下端的执行夹爪同步闭合；油缸回缩时夹爪张开复位。相比纯人力手动挤压握把提供夹持力的方案，液压驱动可以用很小的操作输入力获得数百牛的夹持拉力，面对茎秆粗壮、根系扎入较深的一年生阔叶杂草，也能提供足够的拔取力，不会出现夹爪打滑、杂草茎秆被拉断而根系残留的情况。

　　整机的外形边界在设计时充分考虑了窄行作业的通过性：着地支撑底座的总宽度控制在300毫米以内，可以顺利进入行距350毫米以上的蔬菜种植垄沟，不会碰伤两侧作物的茎叶；整机收拢状态下的高度约为900毫米，操作人员握持手柄时大臂自然下垂、小臂保持水平，符合人体工程学的操作姿态，不需要抬臂或者弯腰发力；剪叉臂张开到最大行程时，下端夹爪的开合距离可达120毫米，能够覆盖单丛杂草的最大冠幅，单次夹取即可完成一丛杂草的拔除作业。

　　结构细节上，下端执行夹爪的夹持面做了锯齿形防滑纹路，夹取杂草时可以嵌入茎秆表皮，避免拉力作用下茎秆从夹爪中滑脱；夹爪与剪叉臂的连接位置设置了缓冲橡胶垫，当夹爪闭合到最小间隙时橡胶垫先于金属硬接触，既能避免夹爪完全闭合时夹伤作物，也能降低金属碰撞产生的噪音和铰接点冲击载荷。液压管路沿剪叉臂的内侧走线，通过管卡固定在臂体表面，管路布置避开了剪叉转动的铰接区域，设备反复开合过程中管路不会发生弯折、摩擦破损，所有铰接销轴的端部都设置了开口销限位，长期作业中销轴不会从铰接孔中脱出，日常维护时仅需定期向销轴配合面加注润滑脂即可保证转动顺畅。

　　在实际园艺作业场景中，这套机具可以搭配小型移动式液压动力站使用，动力站通过高压软管与机具的油缸油口连接，操作人员手持作业端在垄间行走，对准杂草位置后操控液压阀控制夹爪闭合，确认夹紧杂草后向上轻提机具即可将杂草根系完整拔出，之后移动到杂草收集位置操控阀组让夹爪张开，杂草自动脱落到收集容器中，整个作业流程连贯，单台机具的作业效率可达人工拔草的5倍以上，同时避免了人工拔草时手指直接接触泥土、杂草汁液造成的皮肤磨损与过敏问题。
