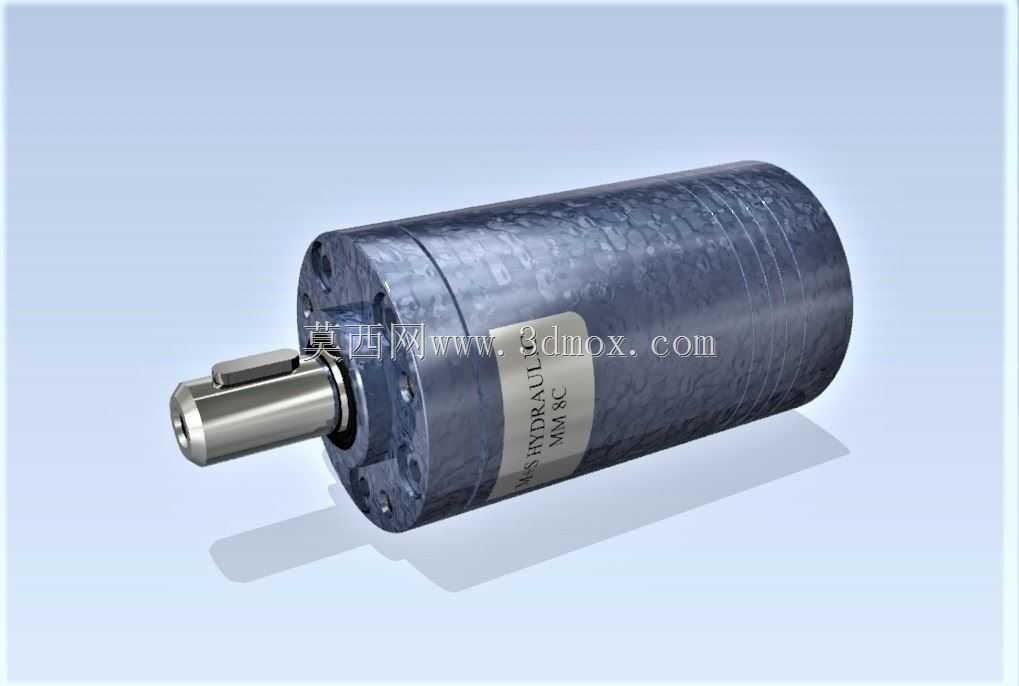

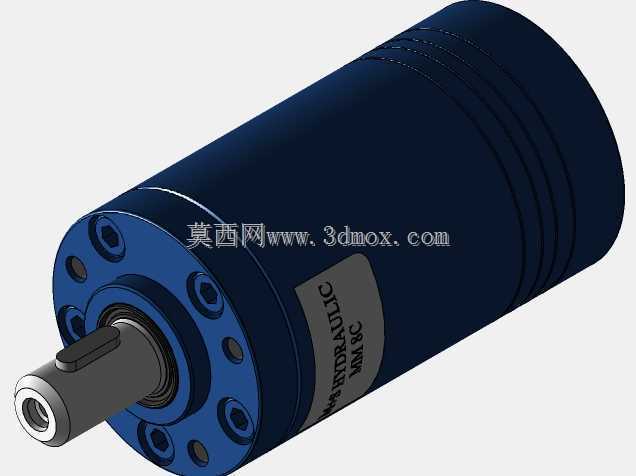

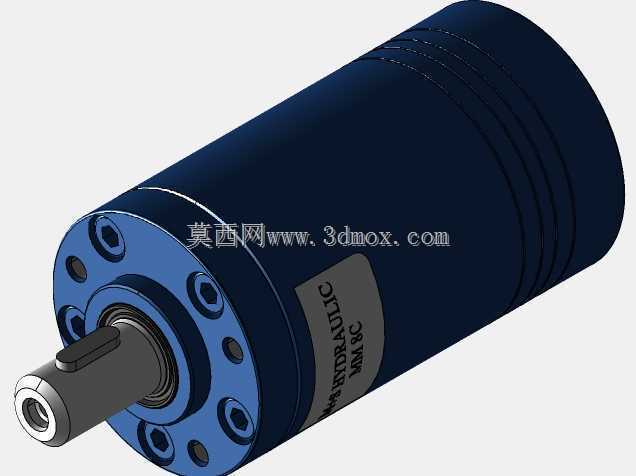

MM8C型摆线液压马达实体结构设计

项目分类:液压 发布时间:2024-09-25 ID:776068
  • MM8C型摆线液压马达实体结构设计
  • MM8C型摆线液压马达实体结构设计
  • MM8C型摆线液压马达实体结构设计

  在工程机械、农业装备、轻工自动化生产线的液压回路里,这类小排量摆线液压马达常作为末端执行元件承担低速大扭矩输出任务,区别于高速柱塞马达,它不需要额外配置大减速比的齿轮箱,就能直接驱动负载转动,在小型挖掘机回转机构、环卫清扫车扫盘驱动、输送带张紧辊驱动、注塑机自动取件机械手的回转关节这类安装空间局促、输出扭矩要求较高的工况里,这类圆柱型壳体的液压马达适配性极强。从结构设计逻辑来看,这款马达采用整体式合金钢锻造壳体,外圆做了精密磨削处理,既可以通过壳体外圆做径向定位安装,也能配合前端法兰端面完成轴向固定,输出轴采用标准平键连接结构,轴伸端做了淬硬处理,表面硬度达到HRC58-62,能承受频繁正反转带来的冲击载荷,轴端内置双唇口骨架油封,

  能在25MPa额定工作压力下杜绝液压油沿轴向外泄,同时阻挡外部粉尘、切削液进入马达内部磨损配流副。设计阶段首先要确定安装边界尺寸,这类小规格液压马达的壳体外径控制在80mm区间,总长度不含轴伸约120mm,轴伸直径20mm,键槽宽度6mm,进出油口采用G1/4管螺纹对称布置在壳体尾部,安装时不需要额外预留过大的操作空间,侧置、水平、垂直安装都能正常工作,不受安装姿态影响。配流结构采用轴式配流,加工时要保证配流轴与转子、定子的配合间隙控制在0.015-0.025mm之间,间隙过大会造成内泄增大容积效率下降,间隙过小则会在油温升高时出现卡滞故障,定子采用摆线针轮啮合副,滚针经过高精度研磨,能在高压工况下减少啮合摩擦损失,提升机械效率。

  实际选型应用时,要注意这类马达的额定转速区间在10-500rpm,峰值扭矩可以达到80N·m,不能长时间在超过额定压力20%的工况下运行,否则会加速定子滚针的磨损,缩短使用寿命。建模过程中要重点还原内部啮合副的运动关系,转子的摆线轮廓参数要和定子的滚针分布圆严格匹配,输出轴的花键连接部分要做等距齿形约束,保证转动时无卡滞,壳体上的油道要做圆滑过渡处理,避免出现直角拐角造成液压油局部压力损失,外部安装孔的位置度公差要控制在0.02mm以内,保证现场安装时能和设备支架精准对位。这类马达在实际使用中常配合双向平衡阀使用,防止负载超速下落造成马达吸空损坏,回油侧要保持0.2-0.5MPa的背压,保证内部摩擦副始终处于润滑状态,

  避免干摩擦造成的早期失效。从结构细节来看,马达尾部设置了内泄油口,安装时要单独接回油箱,不能和回油管路共用,避免壳体内部压力过高冲坏轴封,前端盖和壳体之间采用O型圈静密封,连接螺栓采用12.9级高强度内六角螺栓,预紧力矩按照18N·m控制,保证高压工况下结合面无渗漏。
