Robocon赛事竞技对抗机器人整机结构

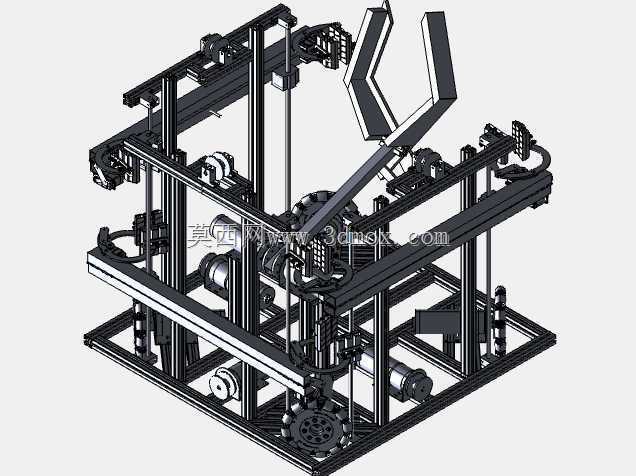

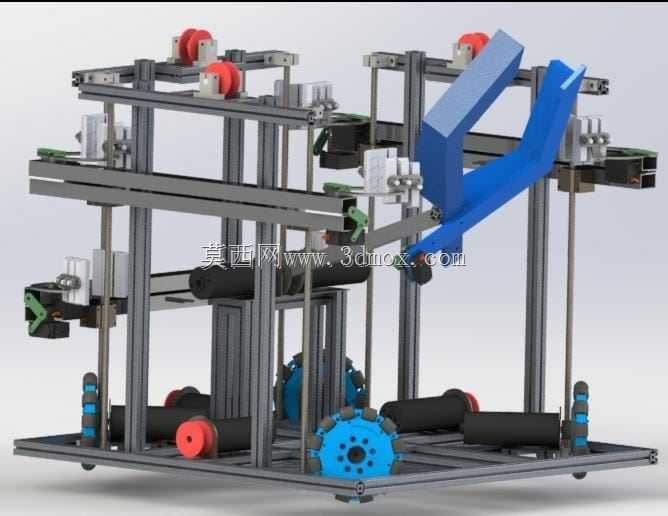

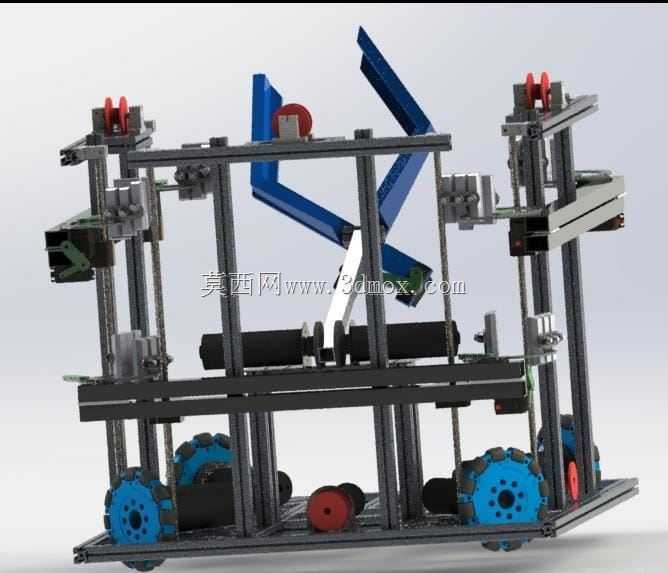

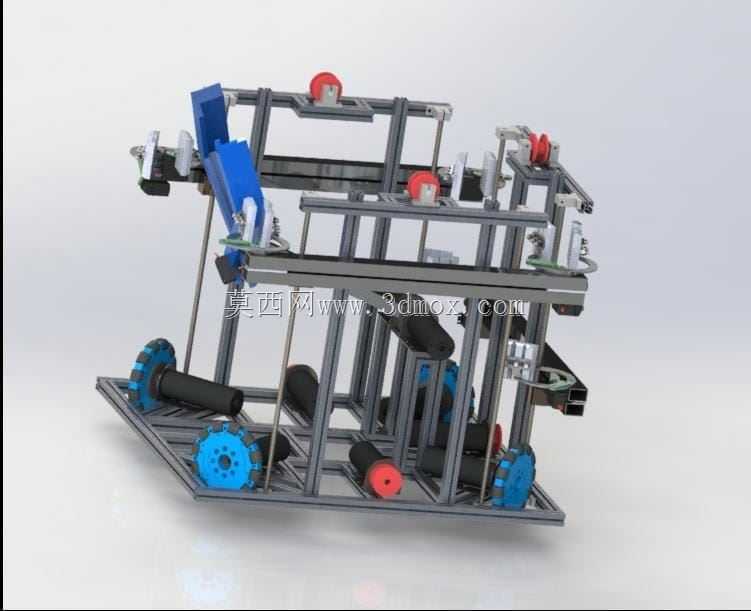

　　这套竞技机器人结构围绕赛场对抗任务搭建，整体采用方管铝型材拼焊加螺栓锁紧的框架形式，底盘层、中层作业层、顶部执行层沿竖直方向分层布置，所有功能模块都依托统一的型材基准面安装，后期调整机构位置时不需要重新加工主体支架，只需要松开T型槽内的滑块螺母就能平移固定点位，适配赛场任务临时改型的需求。底盘四角布置大直径镂空越野轮，轮体采用多辐条减重结构，轮毂预留多组安装孔位，可直接匹配不同减速比的驱动电机输出轴，轮缘做了防滑齿形处理，在赛场铺设的PVC或地毯场地行驶时不容易出现打滑空转；底盘内部预留了电池仓、驱动控制器、气动电磁阀组的安装空间，线束沿型材槽内走线，外侧加盖板防护，避免对抗碰撞过程中拉扯断线。中层框架布置了多组平行直线导轨，

　　配合同步带传动实现横向物料托板的往复移送，托板表面预留防滑挡边，可承托赛事物料在不同工位间转运；导轨两端都设置了机械限位块和缓冲胶垫，防止程序失控时滑块冲出导轨。竖直方向布置两套独立升降立柱，立柱采用双线轨加丝杠传动的组合，升降滑台上可快换不同功能的执行末端，图中一侧配置夹取式手爪，另一侧配置拨杆式推送机构，两套机构可独立动作也可协同完成物料抬升、堆叠、投放动作；顶部架设的蓝色弯折构件为赛场任务专属的勾取拨臂，臂体采用薄板折弯加筋板补强，末端做圆弧过渡，勾取赛场横杆或触发机关时不会卡滞。整机左右两侧预留了充足的维护操作空间，所有电气接头都布置在框架外侧，赛前检修时不用拆解主体结构就能快速更换传感器、电池或驱动轮；

　　框架各连接节点都采用角件加强，对抗碰撞时载荷会沿型材杆件均匀分散，不会出现单点应力断裂。设计阶段先从赛场任务动作节拍倒推机构行程：升降行程要覆盖最低取料位到最高投放位的高度差，横向移送行程要覆盖两个任务点位的间距，底盘轮距设定为略小于赛场通道宽度，保证过弯时不会剐蹭场地边界；整机重心刻意压低，重型电池和驱动轮全部布置在底盘最下层，高速急停或者侧向碰撞时不会倾翻。框架上所有安装孔都做了长圆孔余量补偿，零件加工出现小范围公差偏差时依然可以顺利装配，执行末端的连接法兰采用标准通孔接口，后续更换夹爪、吸盘、拨叉都能直接对位安装，不需要二次改孔。这套结构既可以作为高校竞技赛事的参赛装备参考，也能把分层框架、移动底盘、多工位升降执行的设计逻辑复用在小型车间物料转运、工位上下料的轻型自动化设备开发中，各机构的传动选型、限位布置、走线防护方式都贴合实际工程装配调试的使用习惯。
