多关节工业机械臂末端夹持结构

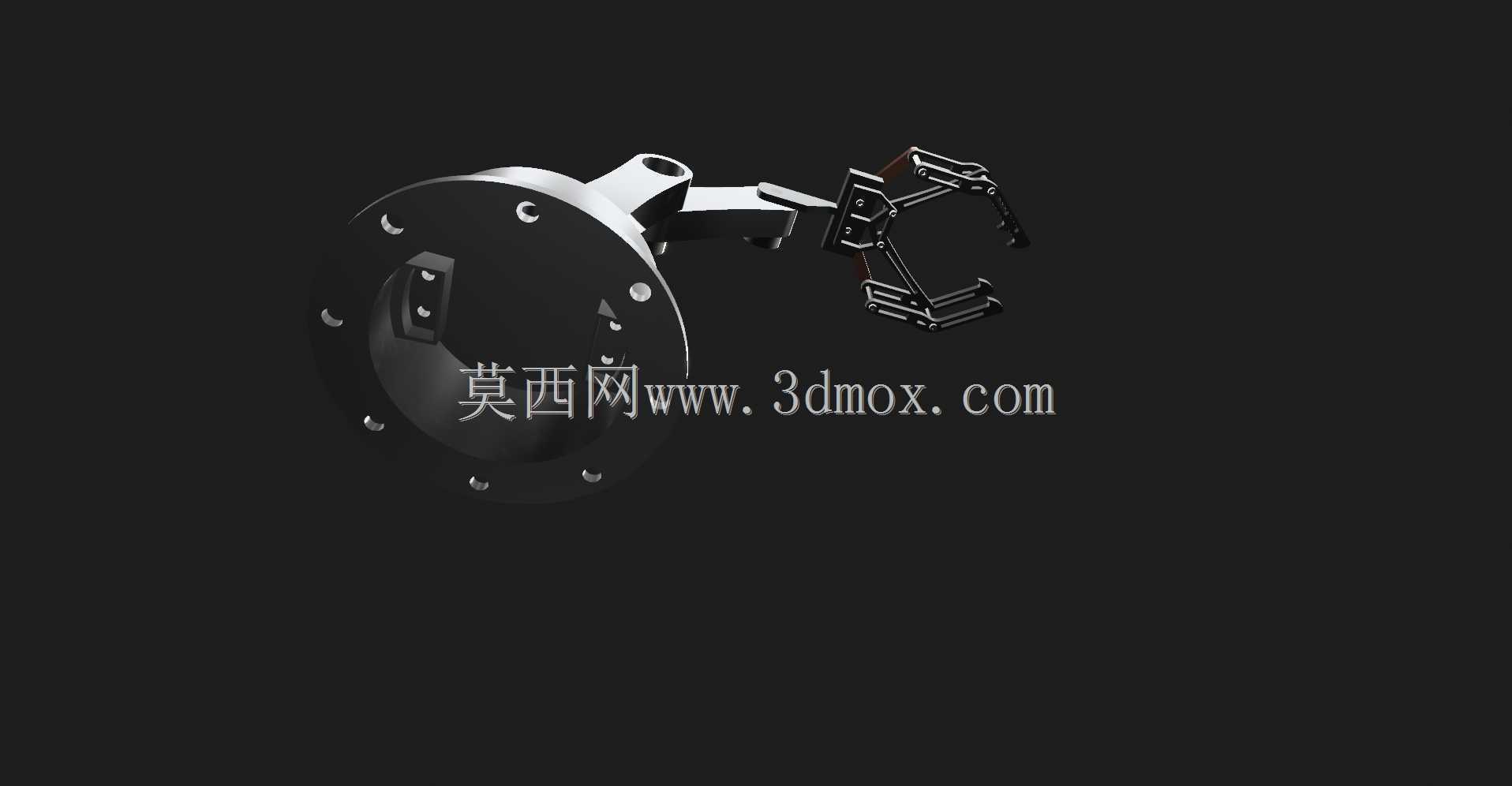

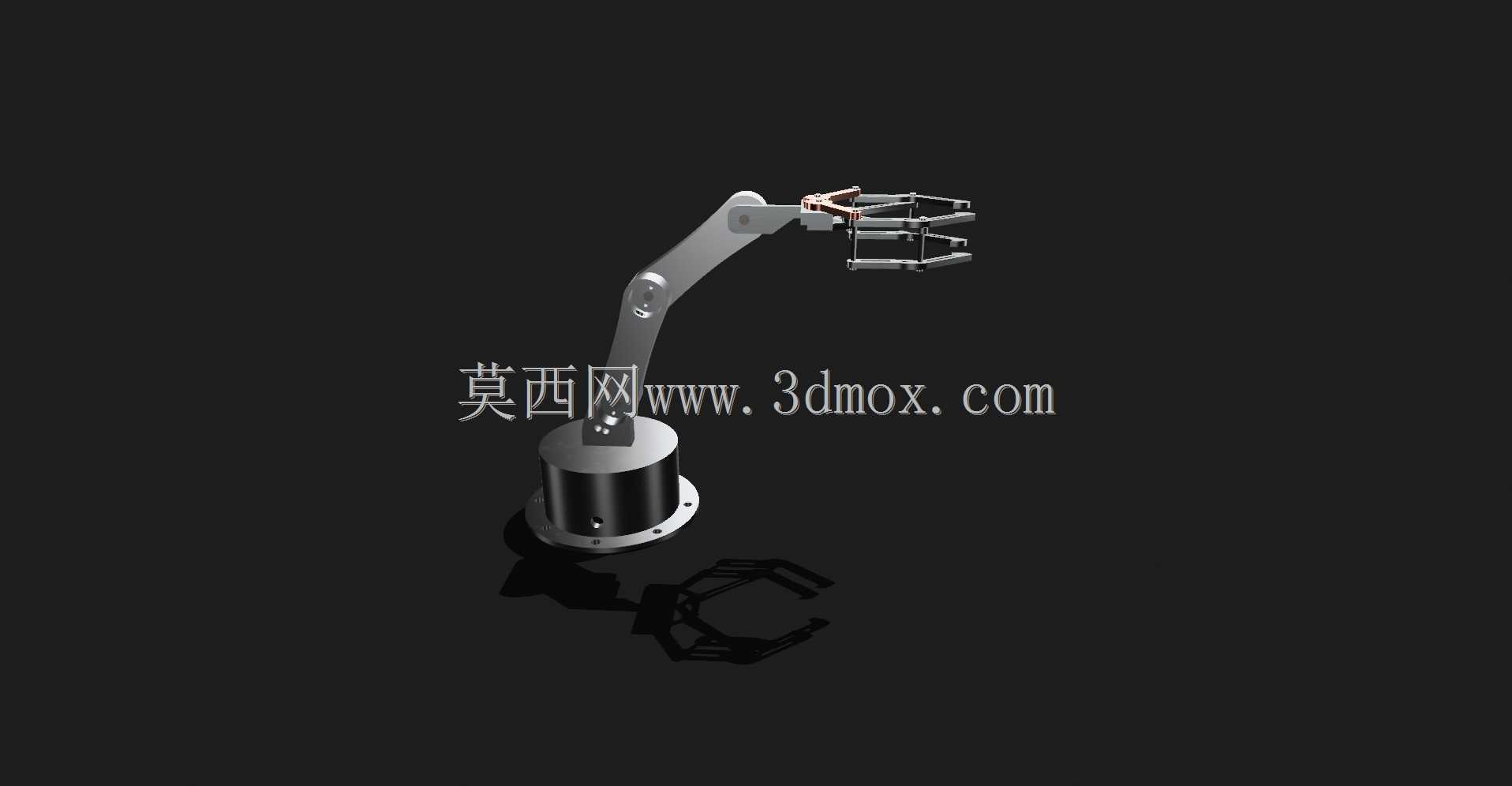

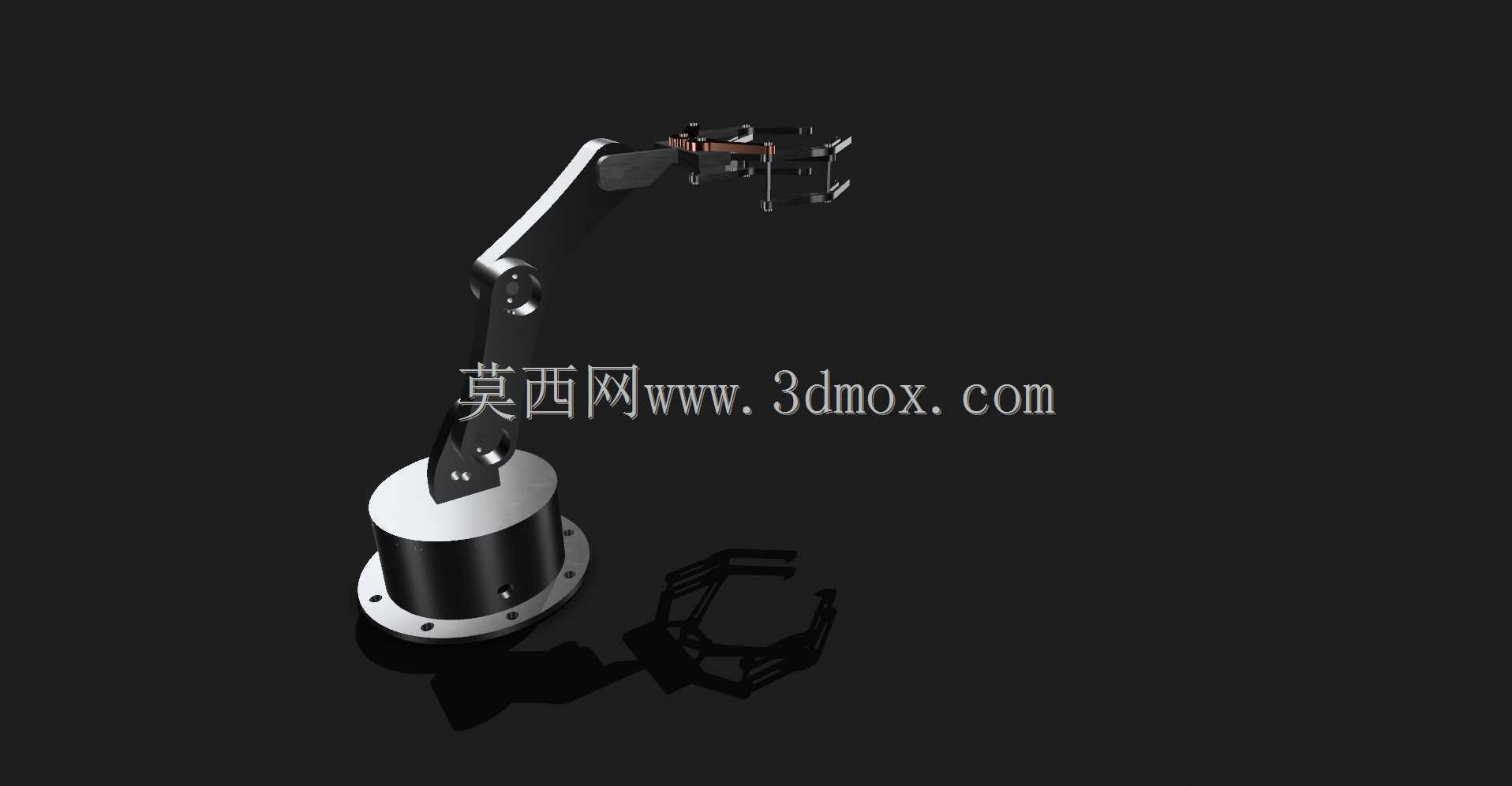

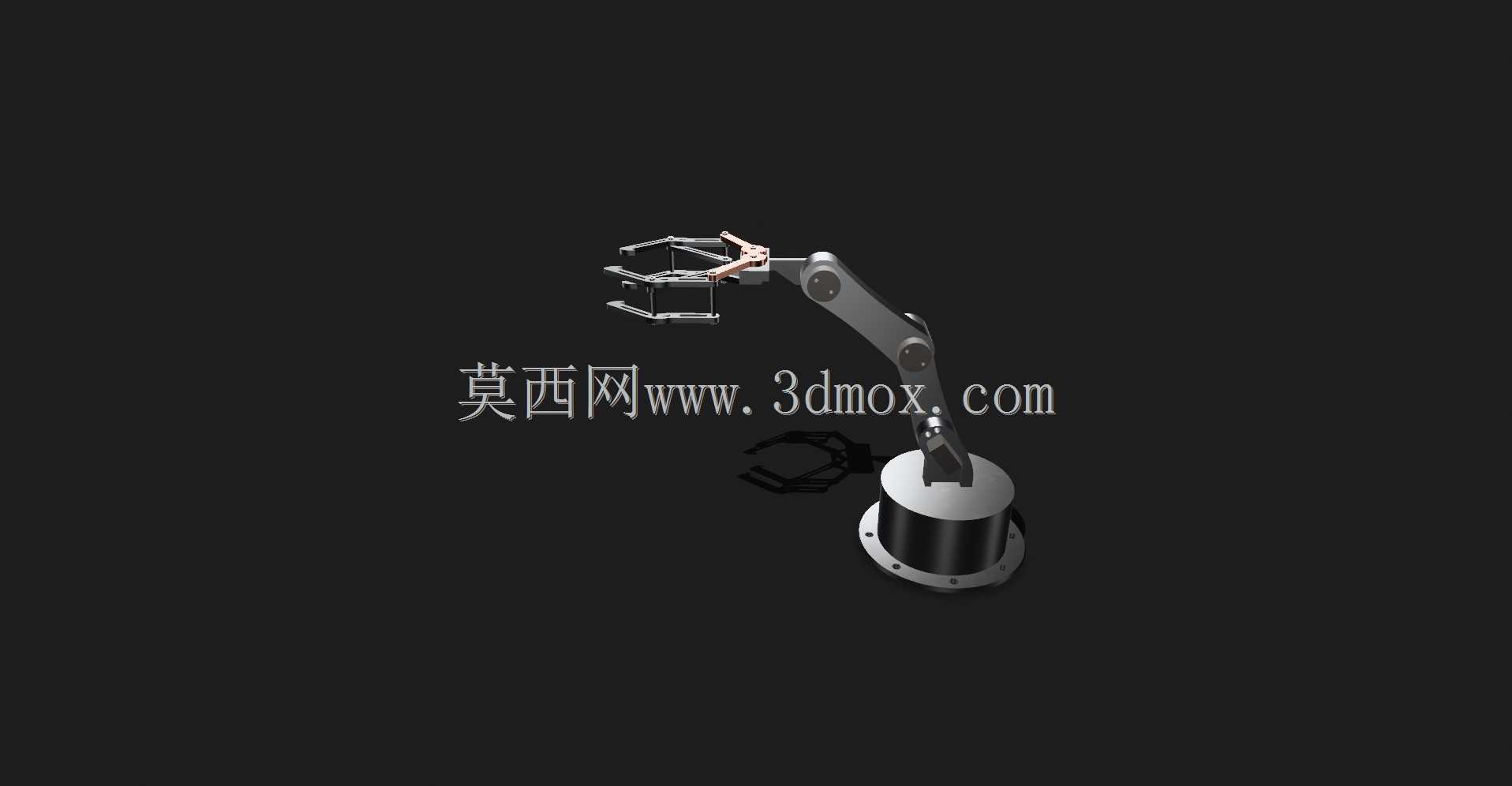

　　这套多关节机械臂结构面向轻载工位的自动化搬运、上下料与工位转运需求，整体采用立式回转底座加多段串联摆臂的布局，底座通过法兰盘直接固定在工作台面或者设备机架上，安装时仅需保证底座法兰的安装平面平面度符合装配要求，预留出臂体全周回转的避让空间即可，不需要额外搭建复杂的支撑机架。底座内部预留了驱动元件与传动组件的安装腔体，侧壁开设的装配孔位方便走线与后期维护，底部法兰沿圆周均匀布置安装孔，可适配不同规格的紧固螺栓，现场安装时可以根据工位的载荷情况选择螺栓数量与紧固扭矩，保证臂体在高速启停过程中不会出现晃动偏移。

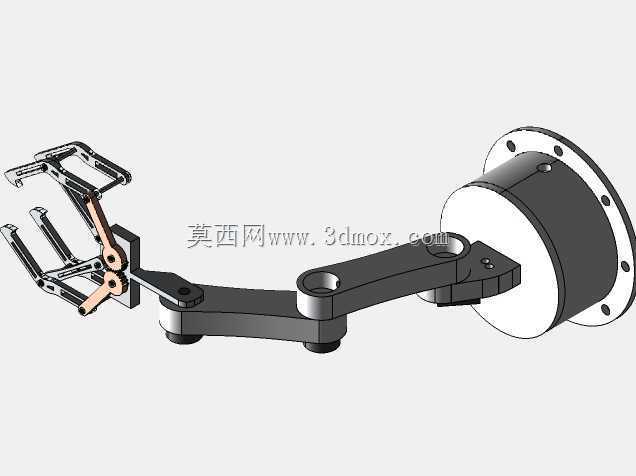

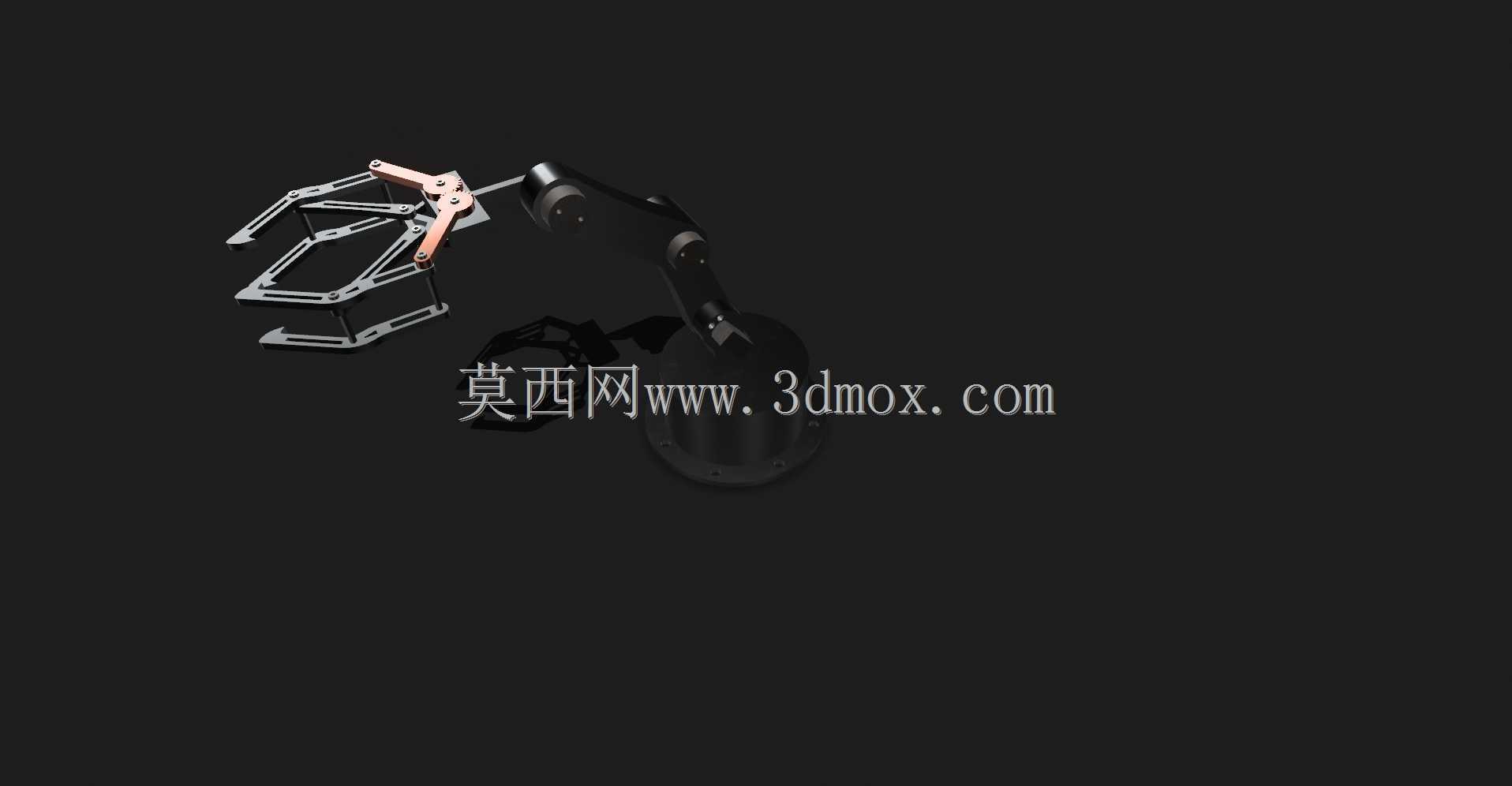

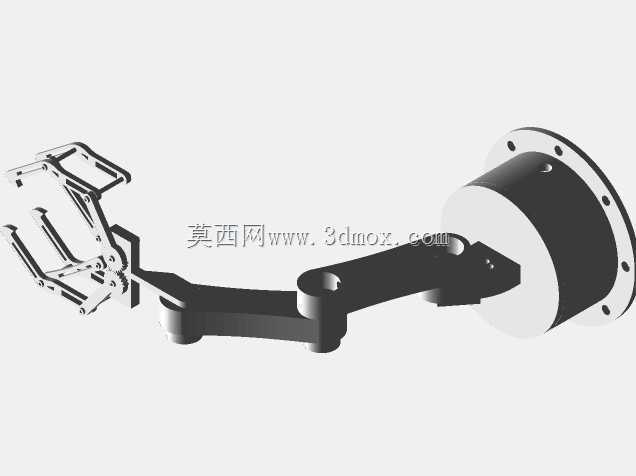

　　臂体部分采用两段式摆动臂设计，大臂与底座回转台之间通过铰接转轴连接，小臂与大臂末端同样采用铰接结构，两处关节的铰接位置都设计了加厚的连接耳板，耳板处预留轴承安装位与驱动件连接接口，实际选型时可以根据工位的动作节拍与负载重量，选配伺服舵机、步进电机搭配谐波减速器或者连杆传动机构，不同驱动方案的安装接口在结构设计时已经做了兼容预留，不需要二次修改臂体的主体轮廓。臂体的杆件采用变截面轮廓设计，在关节受力集中的位置做了局部加厚补强，杆件中段在保证结构刚性的前提下做了轻量化挖空处理，既可以降低臂体自身重量，减少关节驱动的负载惯量，也能避免臂体在伸展到最大行程时出现挠曲变形。

　　末端执行部分采用平行夹爪结构，夹爪的两个指体通过导向槽与小臂末端的安装座连接，夹爪开合行程可以根据待抓取工件的尺寸调整，指体表面预留了防滑垫安装位，针对不同形状的工件还可以更换V型指、平面指或者仿形指，适配圆形轴件、方形块料、薄壁壳体等不同类型工件的抓取需求。夹爪的驱动可以选用气动手指、电动推杆或者齿轮齿条传动结构，安装位的孔位按照通用标准设计，市面上主流的末端夹持元件都可以直接适配。

　　在工位布局阶段，需要先核算臂体的工作半径：底座回转台可以实现360度全周旋转，大臂俯仰角度覆盖从低位取料到高位放料的常用区间，小臂配合大臂动作可以延伸到工位内侧的狭窄空间，整体作业覆盖范围可以满足小型加工单元、装配流水线、实验教学平台的使用需求。安装边界上，底座法兰的外径决定了机架开孔的最小尺寸，臂体完全收拢时的投影尺寸小于底座外接圆，臂体完全伸展时的水平长度需要在工位周边预留对应的安全避让距离，避免臂体动作时与周边的护栏、料盘、加工设备发生干涉。

　　结构设计过程中优先考虑了装配工艺性：所有铰接孔的同轴度在建模阶段就做了公差约束，臂体各个组成零件都可以采用钣金折弯、型材切割或者3D打印加工，不需要复杂的五轴加工工序，小批量试制时成本可控。关节处的走线槽沿着臂体侧壁布置，驱动线缆与气管可以从底座内部穿过，沿着臂体内部通道走到末端夹爪，避免线缆外露在臂体外侧，防止设备长期运行过程中线缆被拉扯磨损。这套结构既可以直接集成到小型自动化生产线里完成重复搬运动作，也可以作为教学实训平台的机械本体，用来演示串联机器人的运动学原理、关节坐标标定与末端路径规划，结构拆分清晰，各个运动副的连接关系直观，不管是做结构设计参考还是二次开发改造都有很强的实用性。
