农机平行自动导航行传感导向装置

　　在大田精准农业作业场景中，农机作业的直线度、行间距一致性直接决定了播种、植保、收获环节的作业损耗，传统人工驾驶作业易出现接行重叠、漏耕漏播、行偏压苗等问题，平行自动导航系统的落地应用，能将农机作业直线误差控制在厘米级，而导向传感部件作为导航系统感知作业行位、输出纠偏信号的核心执行端，其结构可靠性、安装适配性直接决定整套导航系统的田间作业稳定性。

　　这套导向装置的核心功能，是在农机行进过程中实时捕捉作业行的相对位置偏差，将机械摆杆的角位移量转化为可被导航控制器识别的传感信号，为液压转向系统提供实时纠偏依据。区别于纯卫星导航的信号易受遮挡、地头转向后行位匹配滞后的问题，这类接触式行传感导向装置能通过物理接触直接感知作物行或已作业垄沟的边界，在高秆作物田间、林带旁作业、卫星信号弱的地块仍能稳定输出位置信号，和卫星导航形成冗余感知，大幅提升复杂地块的作业适配性。

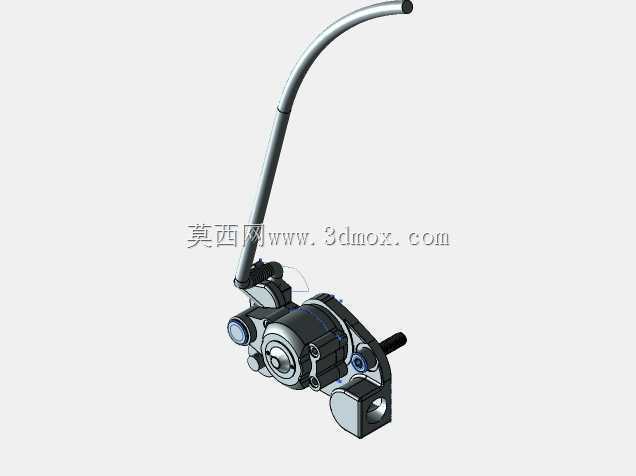

　　从结构设计逻辑来看，整套装置分为接触摆臂、传感主体、安装基座三个核心部分。长弧形摆臂采用薄壁金属弯管成型，端部做圆润钝化处理，作业时摆臂轻触作物茎秆或垄沟侧壁，不会对作物造成机械损伤，摆臂的弯曲弧度经过适配性设计，能在农机出现小幅度偏移时保证接触力始终处于合理区间，既不会因接触力过小出现信号跳变，也不会因接触力过大推弯作物茎秆。摆臂与主体壳体的连接部位设置了阻尼复位结构，当农机完成地头转向、摆臂脱离作物行接触时，能自动回到中位初始位置，避免下次进地时出现初始位偏差。

　　传感主体壳体采用压铸铝合金成型，兼顾结构强度与轻量化需求，壳体内部集成角位移传感单元与信号调理模块，所有接线部位做密封处理，能抵御田间作业时的扬尘、农药雾滴、露水侵蚀，满足IP65级别的田间防护要求。壳体侧面设置的多组安装定位孔，可适配不同机型的安装支架孔距，不需要额外做打孔改装就能完成固定。主体输出端的短轴为信号校准接口，可在安装完成后手动调整中位输出值，匹配不同作业幅宽的行位基准。

　　安装基座部分采用一体化铸造成型，底部设置两个带衬套的固定孔，可直接固定在农机前桥附近的安装支架上，安装时需保证摆臂的摆动平面与农机行进方向保持垂直，摆臂端部的初始接触高度需匹配作物生长高度或垄沟深度，通常要求摆臂接触作物茎秆的位置距离地面15-25厘米，避免作物根部茎秆过硬导致摆臂卡滞，或是接触位置过高出现茎秆弯折。整套装置的安装边界需预留足够的摆臂摆动空间，左右摆动角度不小于±30度，安装位置需避开前轮转向的干涉区域，同时要和轮胎、转向拉杆保持至少5厘米的安全距离，避免农机转向时部件碰撞损坏。

　　在实际作业过程中，当农机行驶方向偏离作业行时，摆臂会受到作物茎秆的侧向推力产生角位移，内部传感单元实时采集摆臂的偏转角度与偏转方向，将位移信号转化为标准电信号传输给导航控制器，控制器结合当前车速、转向系统参数计算出需要的转向修正量，驱动液压转向阀调整前轮转角，让农机回到正确的作业行上。整套装置的响应延迟控制在100毫秒以内，能匹配农机最高12km/h的作业行进速度，不会出现信号滞后导致的走蛇形问题。

　　针对田间作业的复杂工况，摆臂与主体的连接部位设置了过载保护结构，当摆臂受到田埂、石块等硬物的意外撞击时，连接部位会自动脱开卸力，避免冲击力传递到内部传感单元造成核心部件损坏，故障后只需要更换连接销就能快速恢复作业，降低田间维修的时间成本与配件成本。壳体表面做喷塑处理，能抵御长期紫外线照射带来的老化问题，在户外连续作业3-5个作业季不会出现壳体锈蚀、涂层脱落的问题。

　　在进行三维建模时，需要重点关注摆臂的弯曲弧度与安装位的相对位置关系，保证摆臂在全摆动行程内不会和壳体、安装基座产生运动干涉；传感主体内部的腔体尺寸要匹配电路板与传感元件的安装空间，密封槽的尺寸要适配标准O型圈的线径，保证密封可靠性；安装基座的固定孔位要做公差匹配，孔位公差控制在±0.1毫米以内，保证安装时能顺利对位，不会出现孔位错位导致的安装应力。
