防爆型压力变送器传感结构

　　这款压力变送器主要面向液压站、润滑系统、气动管路、过程装备和小型工业设备中的压力监测场景。它的核心任务是把被测介质压力转换为标准4-20mA电流信号，便于接入PLC、数显仪表或上位控制系统，实现压力闭环、报警联锁和运行状态采集。量程覆盖0至10bar，既适合低压油路、冷却水回路，也可用于压缩空气、轻型液压支路等对安装空间较敏感的位置。

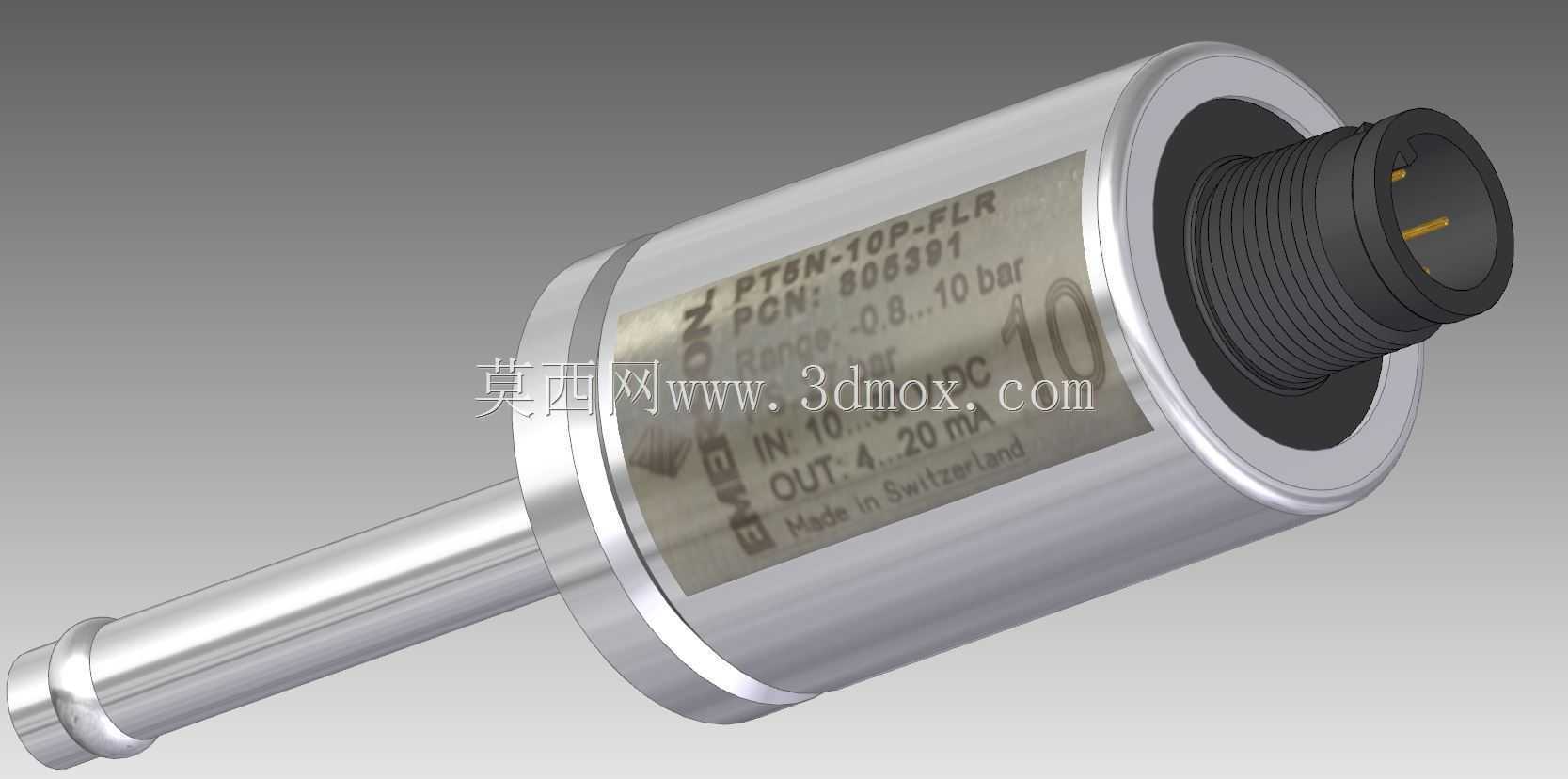

　　从结构上看，产品采用圆柱形金属本体，前端为细长测压接入杆，后端为带螺纹的电气连接端。测压端通过杆部伸入或对接管路接口，内部感压元件靠近介质侧，以减少压力传递滞后；主体中段容纳敏感芯体、信号调理电路和密封结构，外壳表面保留铭牌区域，用于标识量程、输出方式、防爆信息和接线定义。后端黑色连接件采用多道环形防滑纹理，既增强插接或旋装时的握持可靠性，也形成电气接口处的视觉分界。

　　设计思路上，该类变送器强调紧凑、坚固和低维护。金属筒体承担防护与散热作用，能够在设备振动、油污和温变环境下保持外形稳定；细长探头有利于在狭窄阀块、管路弯头附近布置，避免因仪表本体过大而与周边管线干涉。4-20mA信号属于工业现场常见的两线制传输方式，抗干扰能力较强，布线时可沿桥架或设备线槽长距离传送，适合机床、液压动力单元、试验台架以及成套自动化装备。

　　在三维建模时，需要重点把握三段式外形关系：前端杆径、中段筒体直径和后端接头直径逐级变化，各段之间通过台阶、倒角和圆角过渡。筒体并非简单圆柱，端部存在压装或旋合形成的环形边界，铭牌贴片区域应略低于或贴合外圆面；后端接头的螺纹、密封圈槽和插针端面需要单独表达，尤其插针偏置位置和端面黑色绝缘区不能省略。前端金属杆末端带有过渡圆弧和加粗接合段，建模时应保证同轴度，避免装配后出现视觉错位。

　　安装边界方面，选型和布局人员需要同时考虑机械接口与电气接口空间。前端测压杆沿轴线伸入管路，周围应预留扳手操作距离，避免与相邻阀件、管夹冲突；后端电气接头需要留出插拔或旋紧空间，线缆弯曲半径不能紧贴壳体。筒体直径决定了设备面板或阀块上的最小开孔与避让范围，轴向长度则影响整机排布。若安装在振动较大的泵组附近，应配合合适的密封件和紧固方式，使测压端承受介质压力，而电气端保持稳定连接。

　　功能特性上，该变送器将感压、调理和接口集成在单一筒体内，外部没有复杂支架，适合直接螺纹安装。0-10bar量程对应常见低压过程监测，4-20mA输出可随压力线性变化，控制系统通过采样电阻或模拟量模块即可读取实际压力。ATEX相关结构特征提示其可用于有防爆要求的工业场合，因此外形设计中金属外壳、可靠接合和密封连接都服务于现场安全使用。

　　从建模细节看，黑色尾部接头的环向纹理应采用均匀阵列或螺旋特征表达，纹理深度不必夸张，但要体现装夹与防滑作用。筒体上的铭牌文字、箭头和参数标识可通过贴图或浅浮雕方式呈现，位置围绕圆柱面包覆，阅读方向与产品轴线一致。前端杆部与筒体连接处存在明显肩部，该肩部既是加工装配定位面，也是密封和受力传递区域，圆角处理应兼顾强度与清洁性。整体材质以不锈钢质感金属和黑色工程塑料为主，表面反光、端部哑光和标签纸面形成明确层次。

　　在设备维护角度，这种一体化变送器更换时通常沿轴向拆装，因此三维布置中不能只关注静态干涉，还要检查拆卸路径。若前端被管路包围，或后端电缆桥架压得过近，现场维护会需要拆除周边元件。合理的布局应让仪表轴线朝向可操作侧，筒体铭牌可见，尾部接线留有手和工具活动空间。对于液压系统，还应避免测压口位于气穴或涡流强烈位置，以保证信号稳定；对于气动系统，则需关注冷凝水和杂质对接口的影响。

　　该模型适合用于过程仪表库搭建、液压阀块装配校核、设备外形展示以及维修培训场景。结构表达完整后，设计人员可以在总装中直接检查传感器与管道、阀岛、电控箱之间的距离，也能据此生成安装示意和接线空间说明。
