十字轴式万向传动连接接头结构

　　在各类需要补偿两轴轴线偏移的传动场景中，这类十字轴式万向接头是应用极广的基础传动部件，不同于刚性联轴器只能传递同轴扭矩的特性，它可以在两轴轴线存在角向偏移、径向偏移甚至轴向窜动的工况下稳定传递旋转扭矩，常见于机床进给传动链、农业机械动力输出端、输送设备的分段传动轴连接、小型工程机械的操纵传动链路中，甚至部分需要调整传动角度的非标自动化设备动力传递环节也会用到这类结构。

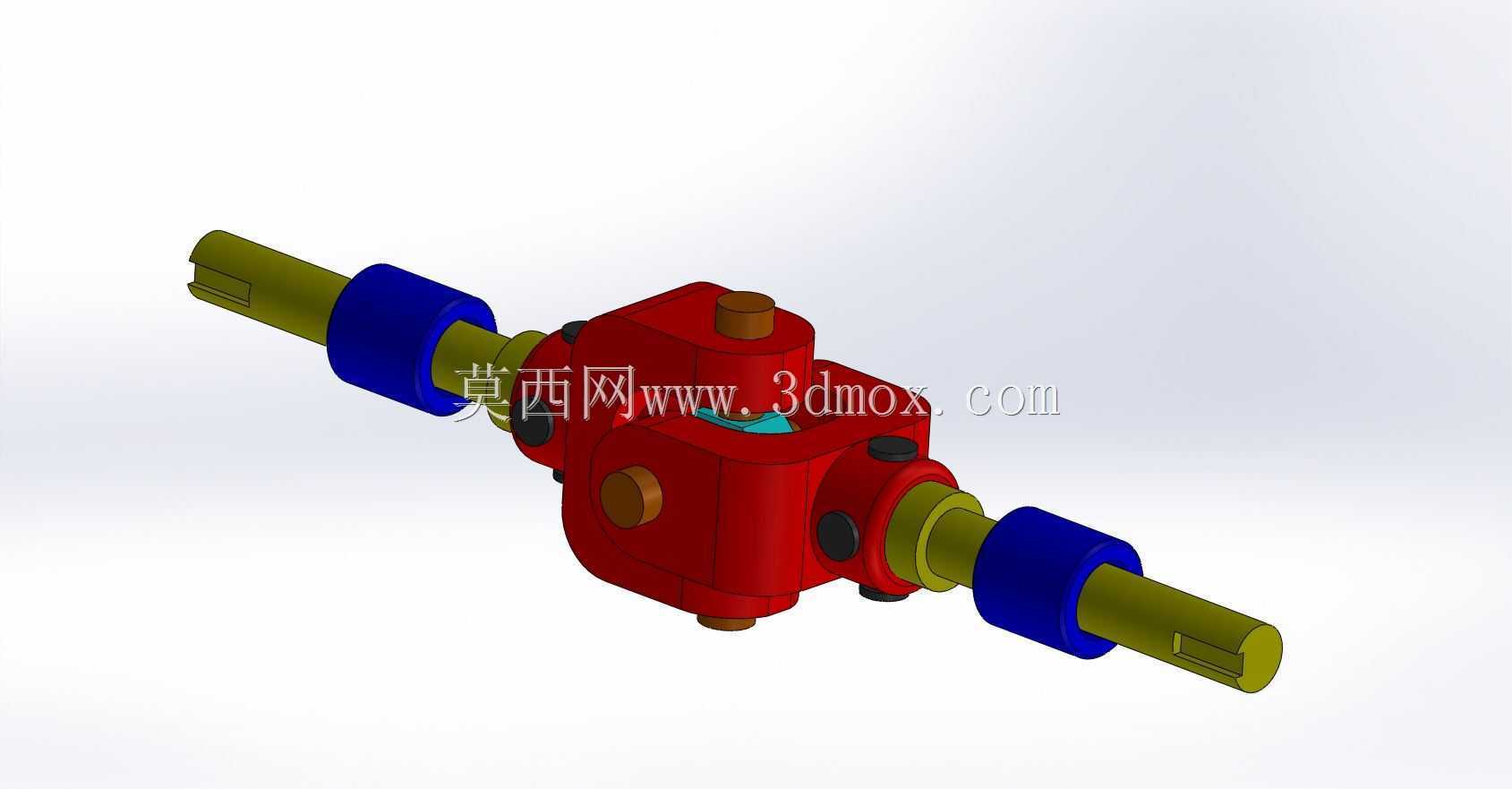

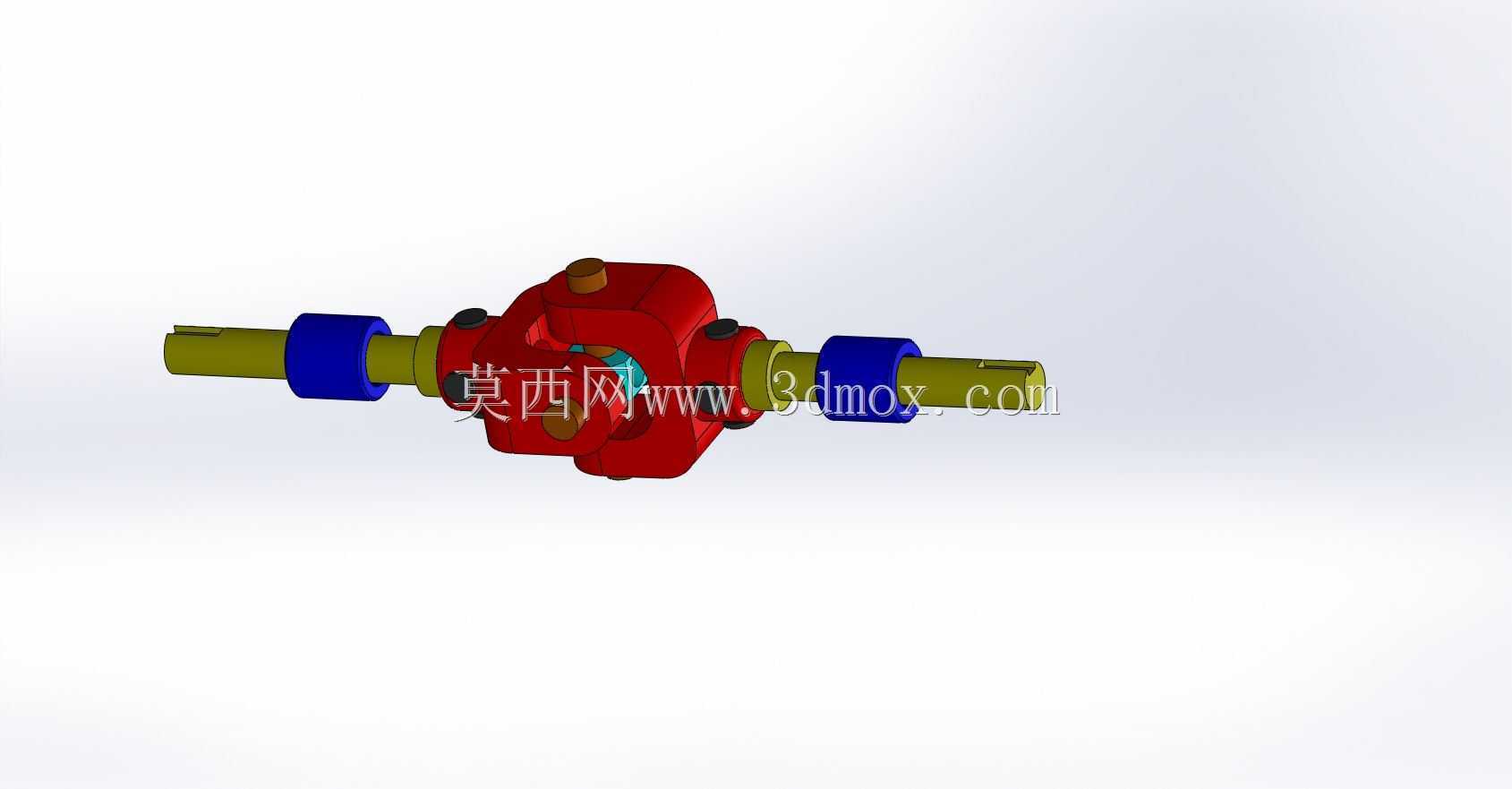

　　从结构设计逻辑来看，这个接头采用了分体式十字轴配合双叉形接头的经典布局，中间的十字轴作为核心传力元件，四个轴颈分别与两端叉形接头的轴孔配合，配合面预留了润滑脂存储腔的设计空间，实际加工时会在轴颈位置加装滚针轴承来降低转动过程中的摩擦阻力，避免大扭矩传递时出现接触面咬合磨损的问题。两端的轴头采用了等直径圆柱轴设计，轴端预留了卡簧槽与锁紧螺母的安装位置，对接安装时可以通过轴套或者键连接实现与外部传动轴的周向固定，轴头根部的蓝色限位套是轴向定位结构，安装时可以抵住对接部件的端面，控制接头插入对接轴孔的深度，避免装配过深导致十字轴转动空间被挤占，或是装配过浅出现连接松脱的问题。

　　设计这类万向接头时，首先要核算的是额定传递扭矩阈值，十字轴的轴颈直径、叉形接头的叉臂厚度都是根据目标扭矩值来确定的，若应用在冲击载荷较大的工况下，还需要对叉臂根部做圆角过渡处理，降低应力集中系数，避免交变载荷下出现根部断裂的问题。整个接头的最大偏转角度是核心安装边界参数，这个结构的单节最大工作偏角可以达到35度，安装时需要注意两轴的实际偏转角度不能超过这个阈值，否则会造成十字轴轴颈的偏磨加剧，大幅缩短部件使用寿命。如果需要实现等角速度传动，不能单节使用这类万向接头，需要成对布置，保证中间传动轴两端的叉形接头处于同一平面，且两端的偏转角度相等，才能消除单节万向接头传动时的转速波动问题，避免被驱动端出现周期性转速抖动。

　　从安装尺寸边界来看，两端轴头的直径是与对接部件匹配的核心参数，选型时需要确认对接轴的内孔直径与轴头直径一致，键槽尺寸也要对应，整个接头的总长度在完全伸直状态下是固定值，当两轴存在偏转角度时，轴向长度会出现小幅变化，所以安装时轴向方向需要预留3-5毫米的窜动间隙，不能将两端完全锁死，避免转动过程中产生额外的轴向载荷作用在支撑轴承上。中间的红色主体壳体是十字轴的承载基座，壳体上的两个紧固螺栓是用来锁紧十字轴轴承端盖的，装配时需要按照对角拧紧的方式逐步锁紧螺栓，保证四个轴颈的轴承预紧力一致，避免出现单侧轴承间隙过大导致传动异响的问题。

　　实际应用中，这类万向接头不需要复杂的维护，只需要定期通过壳体上的注油嘴补充润滑脂，就能保证长时间稳定运行，相较于波纹管联轴器、膜片联轴器这类柔性联轴器，它的扭矩传递能力更强，抗冲击载荷的表现更好，适合在中低速、大扭矩的传动场景下使用，不适合高速高精度的伺服传动场景，因为十字轴的配合间隙会带来一定的传动回差，无法满足高精度的位置传递要求。建模过程中需要重点关注十字轴与叉形接头的配合间隙，一般轴颈与轴承内孔的配合间隙控制在0.02-0.05毫米之间，既要保证转动灵活无卡滞，又要避免间隙过大导致传动空程过大，叉形接头的叉口开档尺寸要比十字轴的对应宽度大0.1毫米左右，保证偏转过程中不会出现结构干涉。
