三通孔式铰接连接结构件

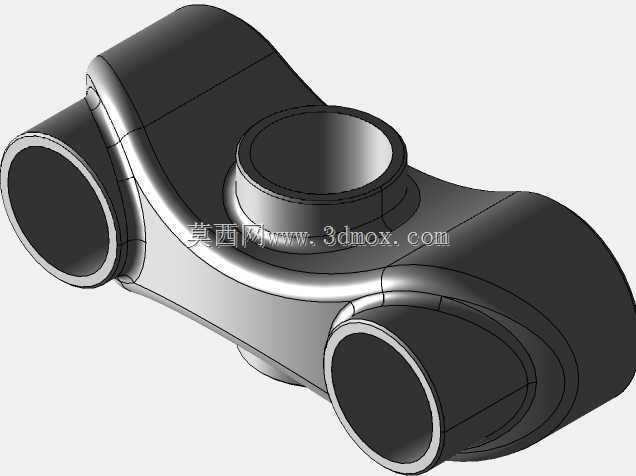

　　在工程机械、农用机械以及轻工自动化设备的连杆传动机构中，这类三通孔式铰接结构件是承担多方向载荷传递的核心连接部件，常见于装载机举升臂铰接点、收获机割台调节连杆节点、自动化生产线摆臂传动关节等位置，主要作用是实现三个不同方向连杆的铰接联动，将动力输入端的力均匀分散到两个从动连杆上，同时保证各连杆之间可绕对应孔轴做定角度摆动，避免传动过程中出现应力集中导致的结构断裂。从结构设计逻辑来看，这类零件的三个通孔分别对应三个铰接销轴的安装位，中间凸起的同轴孔位通常作为主承载铰接点，两侧对称分布的斜向通孔连接两根同步动作的从动连杆，整体曲面过渡设计并非为了外观造型，而是通过大圆角平滑过渡消除三个孔位交汇处的应力集中死角，

　　在有限的安装空间内最大化提升结构的抗疲劳强度，避免设备在长期交变载荷下出现焊缝开裂或者本体断裂的故障。实际选型匹配时，首先要确认三个孔的内径尺寸与对应销轴的公差配合，通常主承载孔采用H7公差带与销轴做间隙配合，保证铰接转动的灵活性，两侧从动孔可根据载荷大小选择H8或者H9公差，兼顾转动灵活性与装配便利性；安装边界方面，零件整体的外轮廓宽度要适配安装位的连杆开档尺寸，避免装配后出现侧面干涉，中间凸台的高度要匹配主连杆的连接耳板厚度，保证销轴安装后两端的卡簧槽能够完全露出，方便轴向限位。设计建模过程中，三个孔的轴线空间角度是核心参数，需要严格匹配整机连杆机构的运动轨迹仿真结果，一旦角度出现偏差，会导致连杆运动过程中出现卡滞，

　　甚至会让整个传动机构出现别劲的情况，加速销轴和衬套的磨损；孔位的壁厚设计需要结合额定载荷做有限元校核，通常主孔周围的壁厚要比侧孔厚15%-20%，因为主孔承担的是两个侧孔传递过来的叠加载荷，壁厚不足会在过载情况下出现孔位胀裂的问题。零件的表面不需要做额外的装饰处理，实际生产中通常采用铸造后抛丸处理，或者采用45号钢模锻成型后做调质处理，表面粗糙度控制在Ra6.3即可满足使用要求，孔的内表面需要做铰孔处理，粗糙度达到Ra1.6，减少销轴转动时的摩擦阻力，延长衬套的更换周期。在装配环节，这类铰接件安装时需要在每个孔位加装自润滑铜套或者含油轴承，避免钢件直接摩擦产生异响和磨损，销轴装配后要在两端加装防尘密封圈，防止作业环境中的泥沙、

　　粉尘进入孔内磨损配合面，日常维护时只需要定期通过销轴上的注油孔加注润滑脂即可，不需要整体拆解保养。从结构优化的角度来看，这类对称式的三通铰接结构相比传统的焊接式铰接座，整体强度更高，重量更轻，因为一体化的成型结构没有焊缝带来的应力缺陷，曲面过渡的结构也能在保证强度的前提下减少不必要的材料堆积，相比焊接件重量能降低10%左右，同时装配精度更容易保证，不需要在焊接后做二次镗孔修正孔位同轴度，适合批量生产应用。在不同的应用场景下，这类零件的尺寸可以根据载荷等级做等比例缩放，比如小型自动化设备上使用的铰接件整体尺寸可以缩小到手掌大小，而重型工程机械上使用的同结构铰接件整体重量可以达到几十公斤，核心的结构逻辑保持一致，都是通过三个空间交汇的孔位实现多连杆的铰接联动，通过平滑的曲面过渡优化应力分布，保证在长期交变载荷下的结构可靠性。建模过程中需要注意三个孔的相贯线处理，不能出现尖锐的相贯棱边，要做圆角过渡处理，避免在相贯线位置出现应力集中，同时中间凸台和两侧筒体的连接位置要做渐变过渡，不能出现截面突变，否则在受载时突变位置会成为应力集中点，容易萌生疲劳裂纹。
