带周向安装孔的法兰式轴承支撑座结构

　　在各类需要回转副稳定支撑的机电设备、传动机构中，这类带周向均布安装孔的法兰式轴承支撑结构是极为常见的核心承载构件，它的核心作用是为内嵌的滚动轴承或滑动轴承提供刚性安装基准，同时通过法兰端面的连接结构将轴承外圈的载荷均匀传递到设备的安装基座上，避免轴承工作时出现外圈蠕动、偏载等问题，保障回转轴系的运转精度。从实际应用场景来看，这类支撑结构常出现在交流稳压设备的调压传动机构、小型输送线的辊筒端部支撑、精密检测设备的回转工作台基座、小型电机的输出端轴承定位等位置，尤其是在需要轴向定位精度、且安装空间允许法兰端面贴合固定的场合，这种结构的适配性远优于剖分式轴承座，因为它的整体式法兰结构能提供更高的连接刚性，减少支撑部位的振动传导。

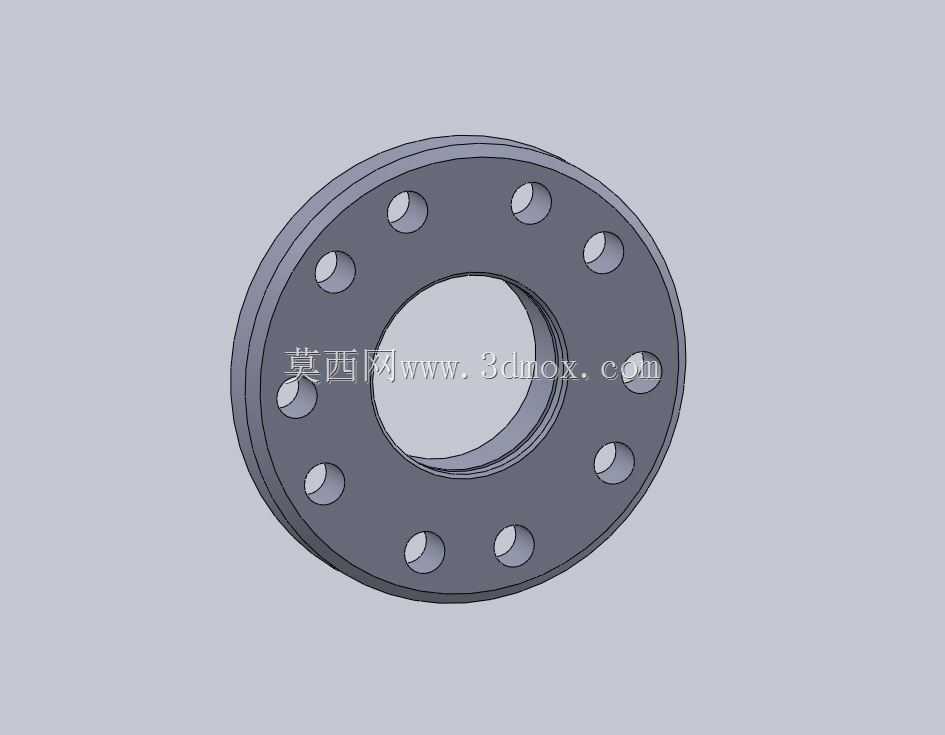

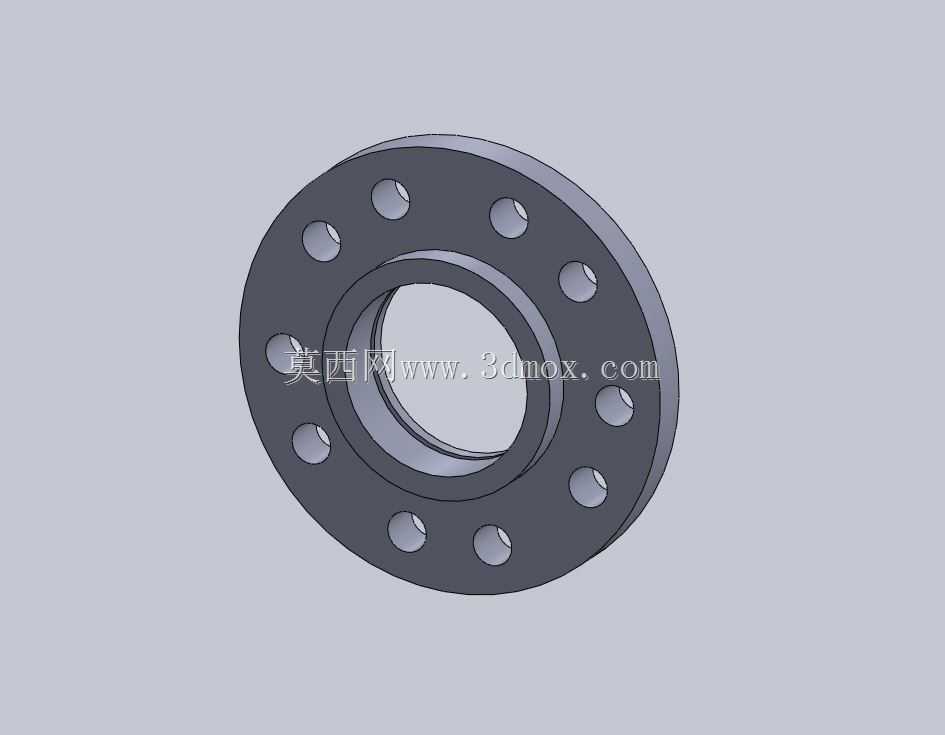

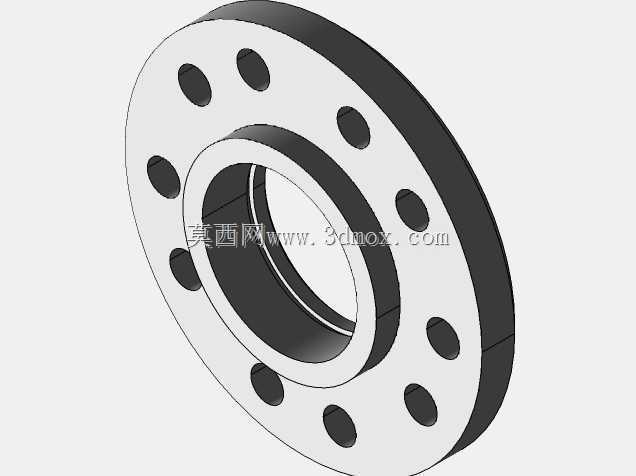

　　从结构设计思路来看，该支撑座采用整体圆盘式法兰构型，中心设置阶梯式内孔，大直径段用于容纳轴承外圈，孔壁的尺寸公差需与所选轴承的外圈外径形成过渡配合，保证轴承压装后不会出现径向窜动，同时内孔的台阶端面作为轴承的轴向定位面，其平面度、与内孔轴线的垂直度都有严格要求，避免轴承安装后出现内圈偏斜，导致轴系运转时的附加载荷。法兰端面上沿圆周方向均匀布置了12个贯通安装孔，这些孔的位置度公差直接决定了支撑座与基座连接时的装配精度，孔的数量选择12个是为了在法兰直径不大的情况下，让螺栓预紧力沿圆周方向均匀分布，避免法兰端面因局部预紧力过大出现翘曲，进而影响中心轴承孔的同轴度。安装孔采用通孔设计，适配内六角圆柱头螺栓或六角头螺栓的穿装，孔口可根据装配需求设置倒角，去除加工毛刺同时方便螺栓导入。

　　从安装边界来看，这类支撑座的安装完全依托法兰端面实现，安装时需要保证基座上的对应贴合面有足够的平面度，螺栓按照对角线顺序逐步拧紧，避免单次拧紧单个螺栓导致法兰变形。中心轴承孔的轴向深度需要匹配所选轴承的宽度，保证轴承压装后外圈端面与定位台阶完全贴合，同时预留合适的密封件安装空间，如果应用在有粉尘、油污的工况下，可在法兰端面的外侧预留密封槽，加装端盖或密封圈，避免外部杂质进入轴承内部加速磨损。结构的外缘做了小倒角处理，既去除加工后的锐边避免装配时划伤操作人员，也能减少应力集中，提升法兰根部的结构强度，因为在轴系承受径向载荷时，法兰与中心筒段的连接位置是应力集中的高发区域，圆弧过渡或倒角处理能有效分散应力，避免长期交变载荷下出现结构裂纹。

　　在实际选型适配时，需要根据所支撑轴的额定载荷、转速来匹配对应型号的轴承，再反推支撑座中心孔的尺寸、法兰的厚度以及安装孔的分布直径，比如应用在轻载传动场景时，法兰厚度可适当减薄，安装孔数量也可适当减少，但如果是承受冲击载荷的工况，就需要加大法兰厚度，同时提升安装孔的位置精度，保证螺栓连接的可靠性。这类支撑结构的材质通常选用铸铁或铝合金，铸铁材质的减震性更好，适合有振动的传动场景，铝合金材质重量更轻，适合对设备重量有要求的便携类机电设备，加工时中心内孔需要一次装夹完成精加工，保证内孔的圆度、圆柱度符合轴承安装的公差要求，法兰端面与内孔的垂直度误差需要控制在轴承允许的安装偏差范围内，否则会导致轴承运转时的摩擦阻力增大，温升过高，缩短轴承的使用寿命。
