工业管道式热风循环处理装置结构设计

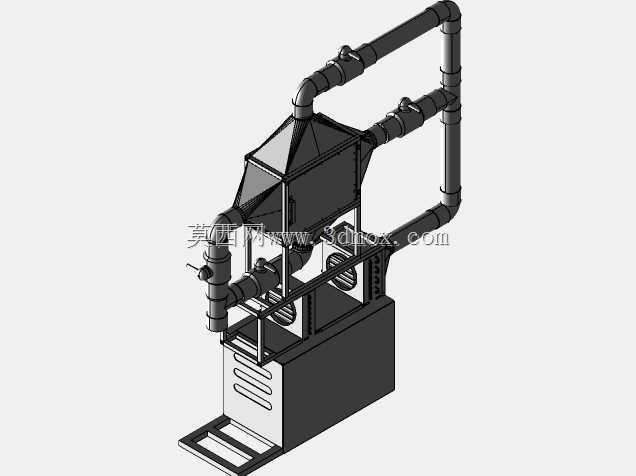

　　这套装置的三维结构设计，最初是针对中小型机加工车间打磨工位的局部废气收集处理需求做的方案，实际落地场景里也可适配小型粉体投料工位的粉尘捕集、食品加工车间的湿热空气抽排处理，核心是通过管路布局实现定点气流收集，配合下部箱体的处理单元完成气固分离或者温湿度调节，不需要搭建过长的集中管路，适合工位分散、单工位产尘/产湿量不大的生产场景。从结构组成来看，上部的弯折管路全部采用标准法兰对接结构，每段管路的转弯处都预留了检修口位置，日常清理管路积尘的时候不需要整段拆卸，只需要打开对应位置的快开法兰盖就能完成操作，管路的管径选择是按照单工位1200m³/h的处理风量计算的，主管道直径取160mm，支管道直径取110mm，

　　管内风速控制在16-18m/s，刚好能避免粉尘在管内沉降堆积，又不会因为风速过高产生过大的风噪和压损。中间的锥斗形过渡段是整个气流路径的核心转折区域，设计的时候特意把锥角控制在60度以内，避免气流在锥段形成涡流导致压损陡增，锥段和下部箱体的连接采用卡扣式密封结构，密封垫选用耐温120℃的硅橡胶材质，既可以适配热风循环工况下的温度形变，也能保证整体的气密性，避免处理过程中废气泄漏。下部的箱体单元集成了过滤段和风机安装位，箱体侧面开了三层抽拉式过滤槽，可以根据实际处理介质的不同更换初效过滤棉、中效滤袋或者活性炭吸附层，抽拉结构的导轨采用耐磨尼龙材质，抽拉阻力小，更换滤材的时候单人就能操作，不需要借助额外工具。底部的机架采用方管焊接结构，

　　整体高度设计为1450mm，刚好匹配常规车间操作工位的高度，机架底部预留了100mm的调节脚安装位，可以根据现场地面的平整度调整整体水平度，避免设备运行因为地面不平产生共振噪音，机架的侧边还预留了电控箱的安装挂点，用户可以根据自己的控制需求选配变频控制或者定频控制的电控组件，不需要额外焊接支架。设计过程中特意把所有管路的支撑点都做了加强处理，每段水平管路下方都有三角支撑筋和中间箱体连接，避免设备长期运行后管路因为自重产生形变下垂，所有焊接位置都做了圆角过渡处理，既减少了应力集中的风险，也方便后期做表面喷涂防腐处理。设备整体的安装边界控制在长1200mm、宽800mm、高1800mm以内，不需要占用过大的车间空间，

　　进出风口的位置都预留了标准法兰接口，可以直接对接车间现有排风管路，也可以单独接吸气臂使用，适配性比较强。在做三维建模的时候，所有的标准件都采用了通用规格，法兰、螺栓、密封件全部是市面常见的国标件，后期维护更换配件的时候不需要单独开模定制，能有效降低用户的后期运维成本，管路的折弯半径全部取管径的1.5倍，符合通风管路的设计规范，能最大程度降低局部压损，减少风机的能耗。另外在箱体的顶部和锥段的连接位置，特意设计了一圈导流板，让进入箱体的气流能够均匀分布在过滤层表面，避免局部风速过高导致滤材过早破损，延长滤材的使用寿命，箱体下部还预留了集尘抽屉的位置，收集下来的粉尘或者冷凝水可以通过抽屉定期清理，不需要打开箱体主体，日常维护非常方便。
