工业粉体输送配套旋风分离风机结构

　　这套旋风风机结构主要面向粉体气力输送、局部除尘、物料风送和工艺排风场景，常见于塑料粒子输送、食品粉料收集、药粉投料、金属切屑抽吸以及小型车间粉尘治理等工况。设备并不是单纯把风机和锥筒拼在一起，而是把动力段、弯头过渡段、旋风分离段和侧向进出接口作为一个整体来处理，目的是在有限安装空间内完成含尘气流的引入、旋转分离、沉降收集和洁净气流排出。

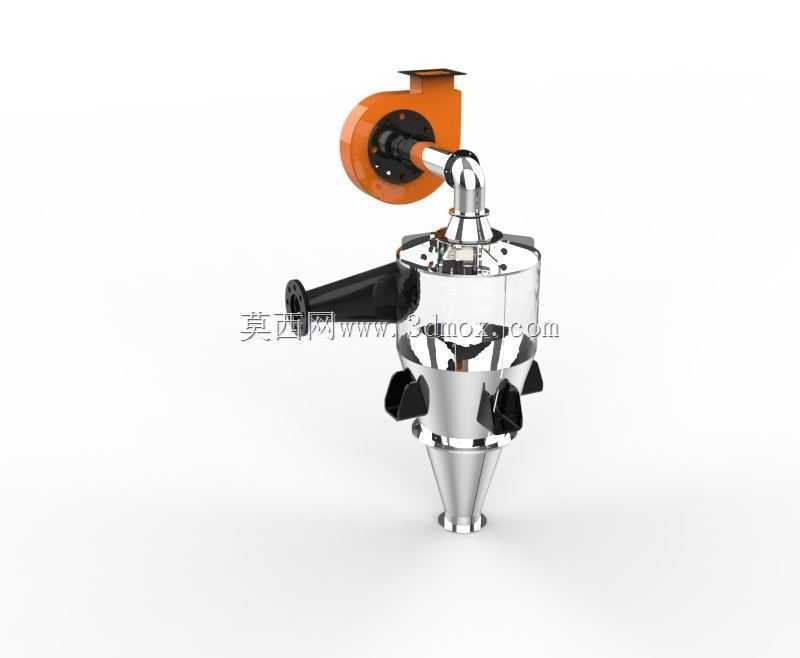

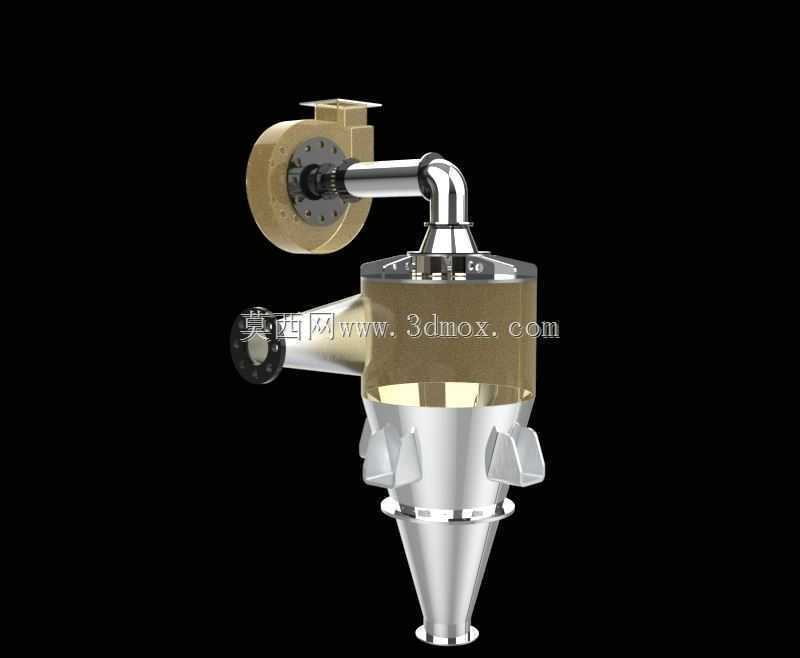

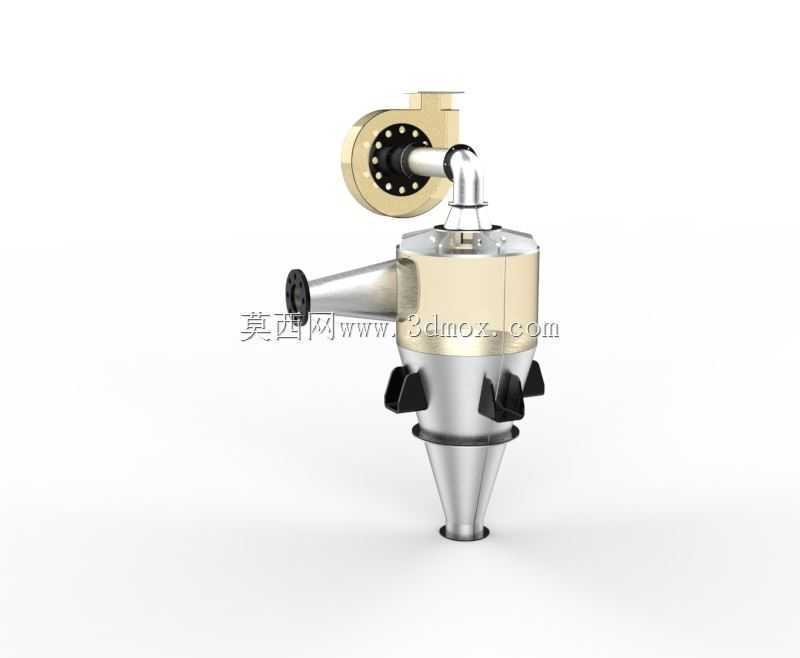

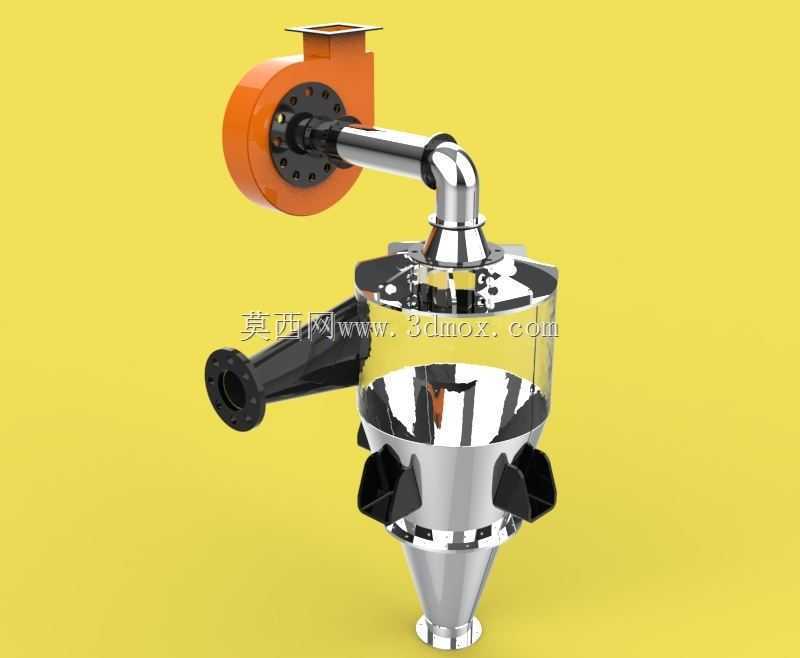

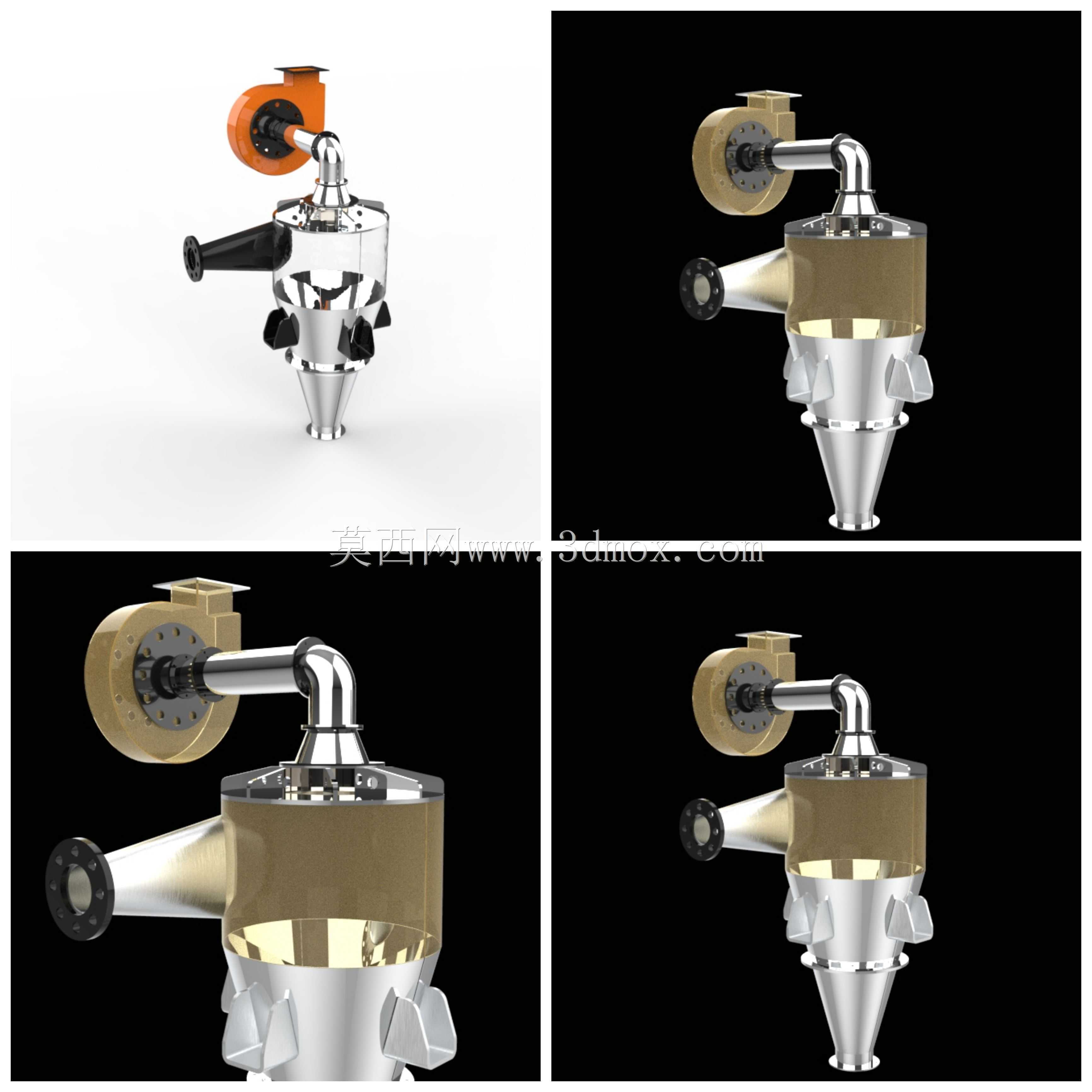

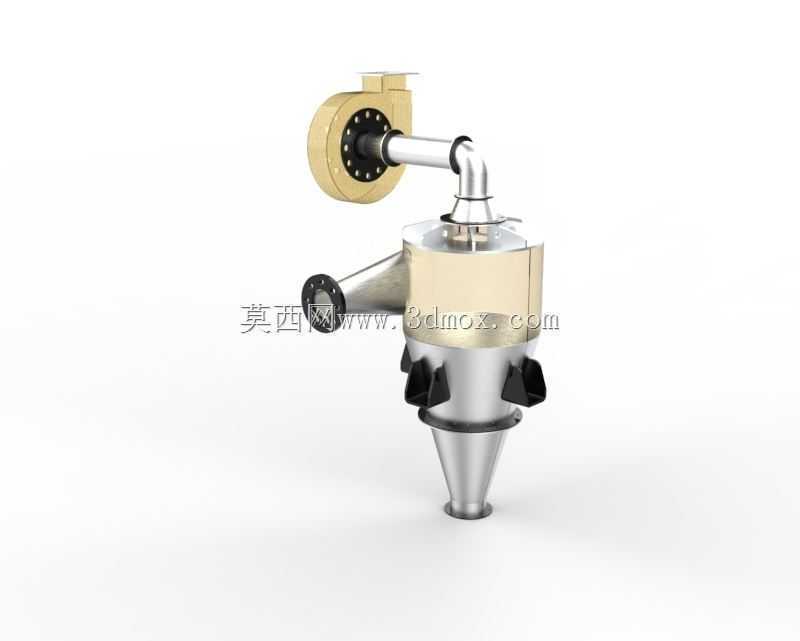

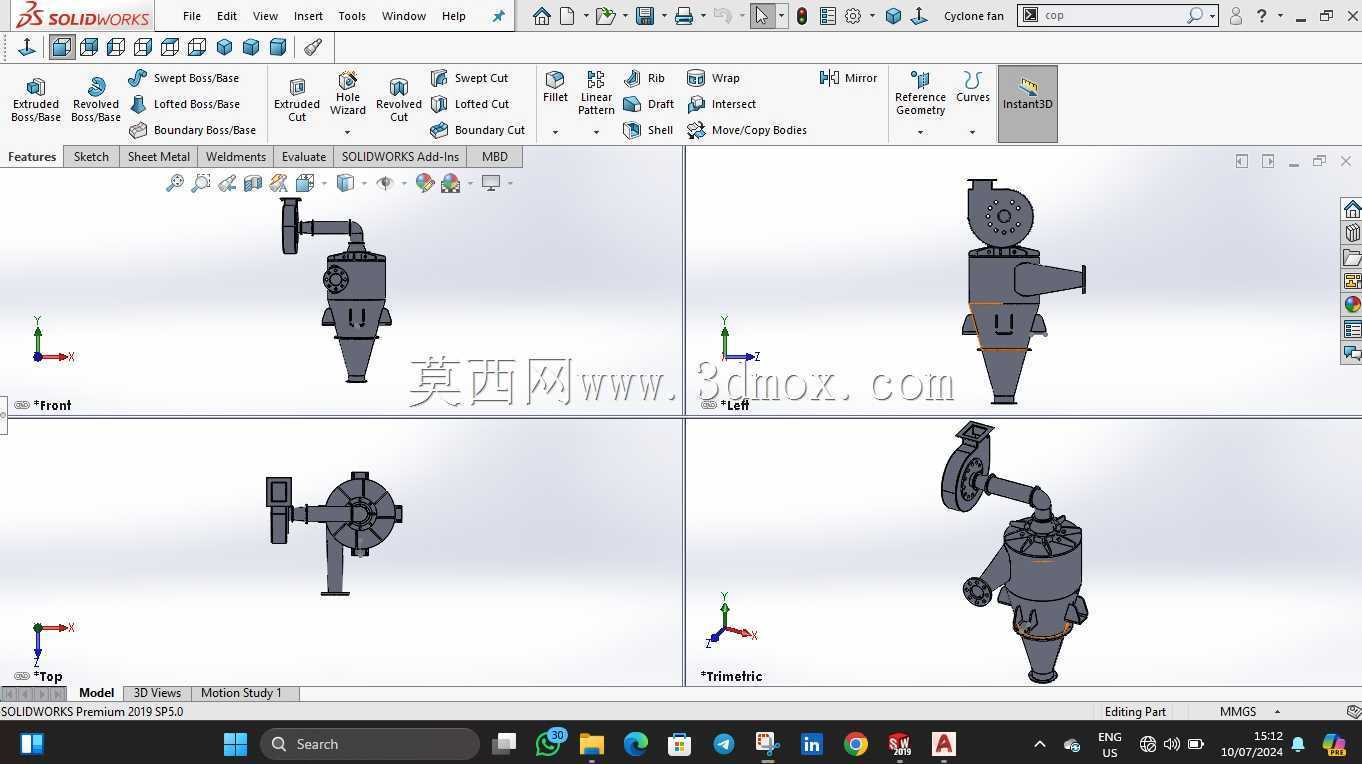

　　从现场布置角度看，上部橙色壳体为离心风机段，承担气流抽吸和压送作用。风机出口通过一段90度弯管与下部锥筒顶部连接，弯管采用圆滑过渡，可减少气流在转向处的局部阻力。锥筒主体为透明可视段与金属锥段组合，在三维方案中既便于观察内部气流和物料运动状态，也能在实际制造时替换为金属筒体、观察窗或耐磨衬板。锥筒下部逐渐收缩，形成料尘沉降通道，适合对接集料桶、卸料阀、闭风器或后续回收容器。

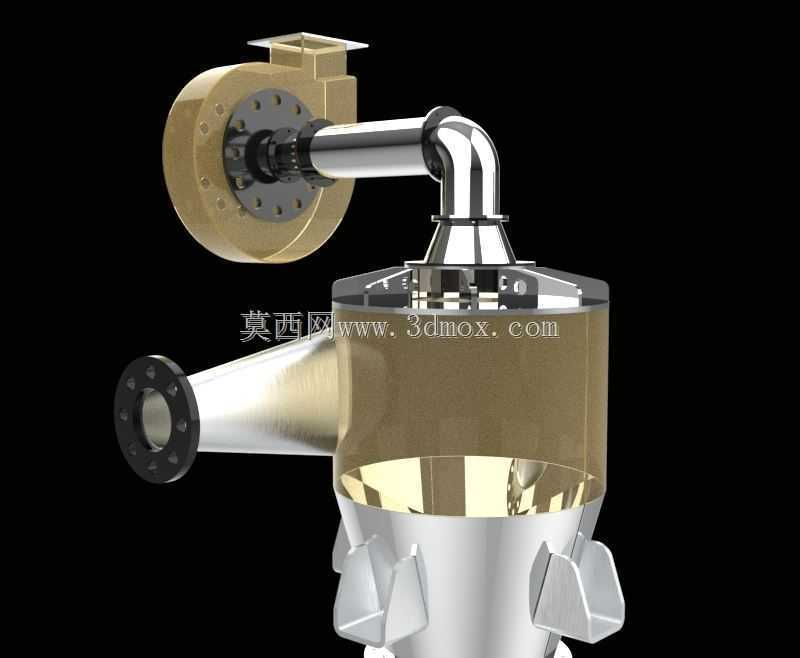

　　侧向接口的位置值得在选型和建模时重点关注。锥筒侧面设置切向或近切向进入的黑色管道接口，含尘气流由此进入后，沿筒壁形成旋转流场。较重颗粒在离心力作用下被甩向筒壁，沿壁面下滑至锥底；较细粉尘随气流继续向上，经顶部弯管进入风机段后排出或进入后级过滤。该结构适合作为初级分离装置使用，若处理微细粉尘，还应在风机后端串联袋滤、滤筒或湿法除尘单元，不能仅依赖旋风段实现高精度净化。

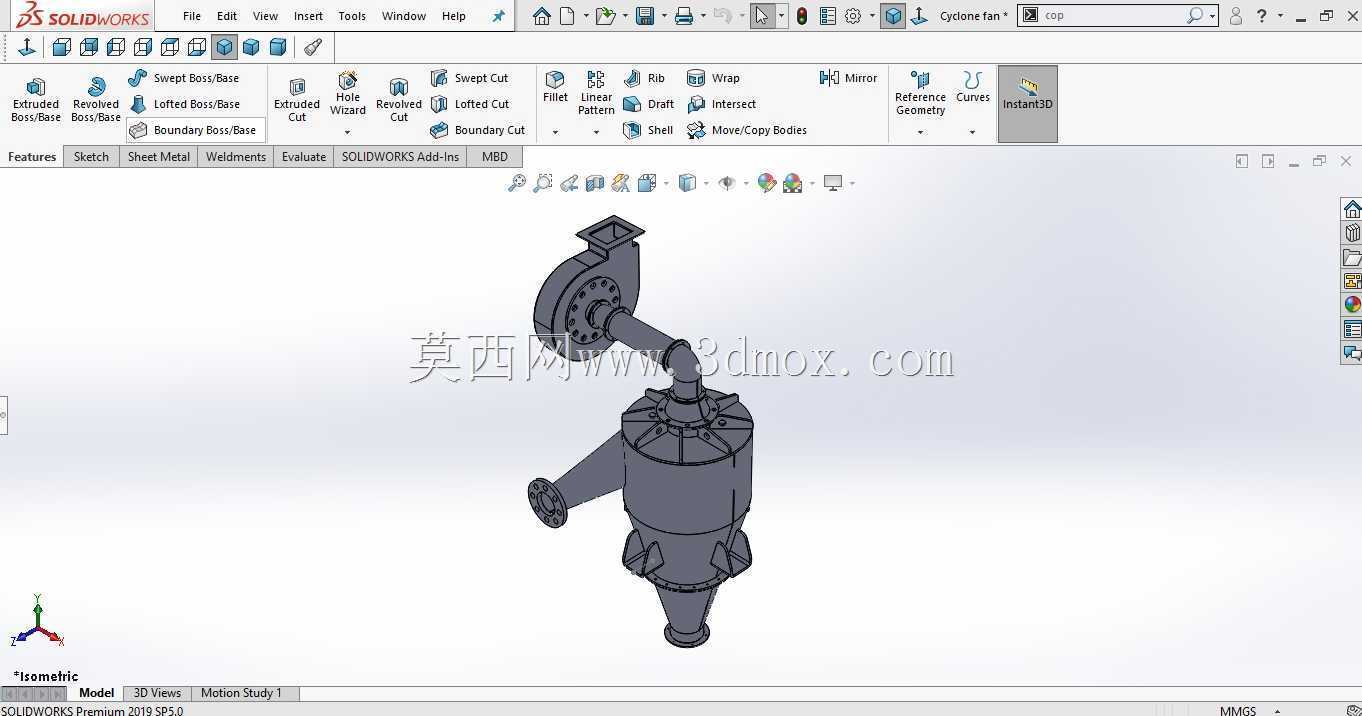

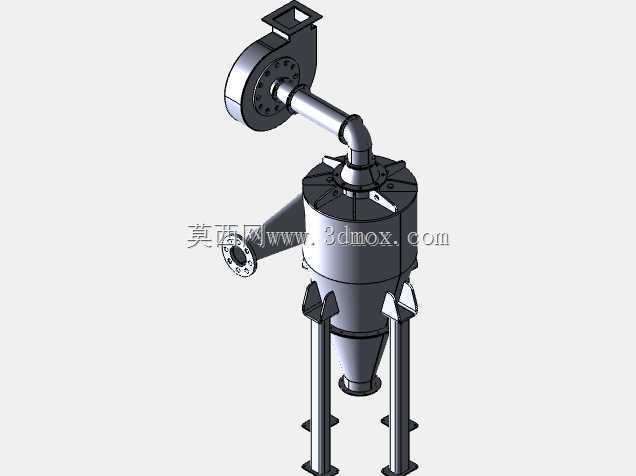

　　结构设计上，风机壳体、出风口法兰、弯管、锥筒加强件和支腿均体现出明显的钣金建模思路。上部风机蜗壳需要保证叶轮外包络与壳体之间的间隙合理，避免模型干涉，同时保留检修盖板和连接螺栓位置。弯管部分采用多段折弯或焊接成型思路，中心线曲率应连续，端部与法兰对接处需要预留焊接边或搭接边。锥筒外部的黑色支脚用于支撑和定位，安装时应落在设备机架或平台钢梁上，不能仅靠管道承重。

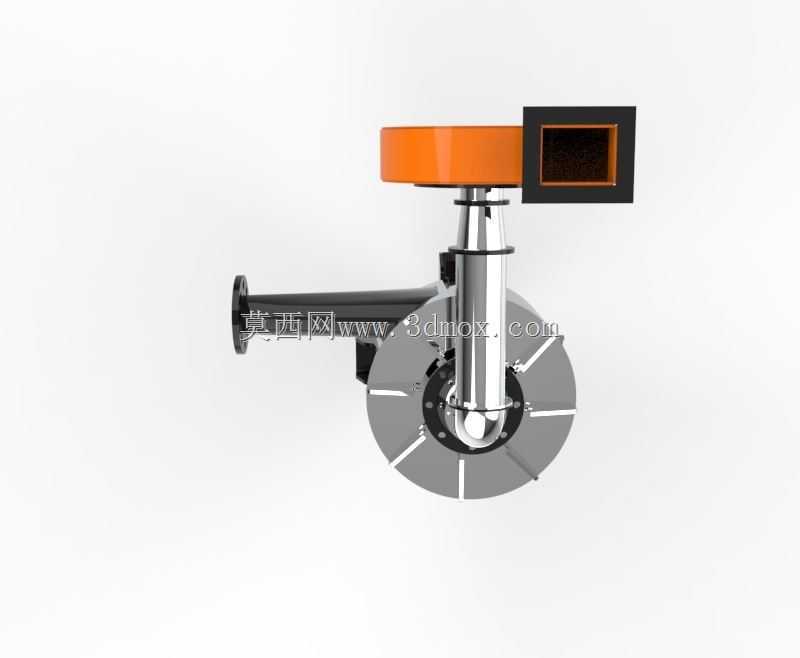

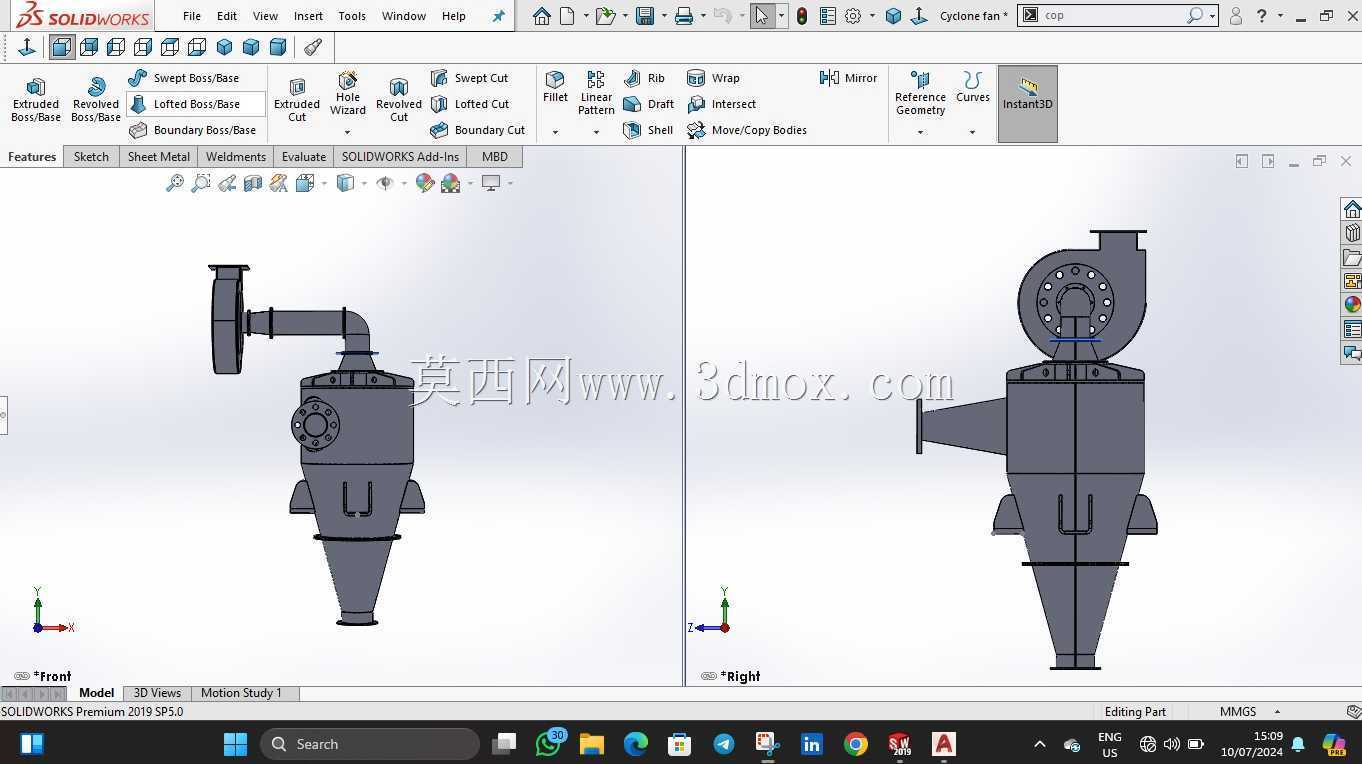

　　在外形尺寸与安装边界方面，整体高度由风机中心高、弯管回转半径、筒体直径和锥段收缩长度共同决定。布置时需要在风机左侧预留电机或叶轮检修空间，在侧向进料口前方保留管道法兰拆装距离，在锥底保留卸料桶或卸灰阀的操作高度。顶部风机出口与弯管连接区域承受振动和气流脉动，支架应尽量靠近风机壳体和弯管接头，避免长悬臂管路。锥筒直径不宜贴近墙面安装，因为侧面进管需要直管段来稳定入流方向，过短的进口直管会削弱旋流形成，降低分离效率。

　　三维建模时，可先按风量估算管径和筒径，再确定风机蜗壳尺寸、弯头半径、锥角和接口方位。锥角选择过大会使物料下滑受阻，过小则增加整体高度；工程上通常在保证物料顺畅下落的前提下控制设备总高。法兰面需要给出螺栓孔分布和密封面宽度，钣金件需体现壁厚、折弯半径、焊接坡口或卷板拼接关系。对于透明筒体部分，建模时应保留压圈、紧固件和密封槽，以便后续转换成可加工的金属筒或玻璃视筒结构。

　　实际应用中，该装置可独立安装在料斗旁，也可作为中央除尘系统的前置分离器。处理磨蚀性物料时，弯头外侧、进风口对面筒壁和锥底磨损较快，应在这些区域增加耐磨衬板或加厚板材。处理轻质粉料时，则要注意系统密封，尤其是锥底卸料位置，漏风会破坏旋流并造成粉尘外逸。整体结构兼顾了风送、分离和收集功能，适合作为粉体工艺设备前期布局、结构干涉检查和钣金深化设计的参考方案。
