双螺栓压紧式电缆固定夹结构设计

　　该款线缆固定压紧件主要应用于高低压配电柜内部、变压器出线端、工业设备布线场景中，承担单根大直径动力电缆的径向固定与限位作用，避免设备运行过程中电缆受外力拉扯、振动偏移导致接线端子受力松脱、绝缘层磨损击穿等故障，在风电塔筒内部布线、轨道交通车辆电气舱、机床电控柜走线等对线缆固定可靠性要求较高的场景中适配性极强。

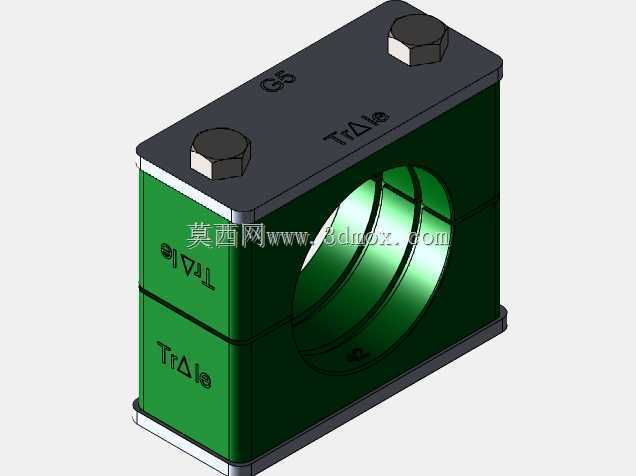

　　从结构设计逻辑来看，整体采用上下对合的分体式夹座结构，下半部分夹座为带安装底边的U型基座，上半部分为平置压盖，两个内六角压紧螺栓对称布置在压盖两端，通过螺栓预紧力带动压盖下行，配合夹座内侧的弧形抱紧面实现对电缆外护套的均匀压紧，不会出现单点压力过大压伤电缆绝缘层的问题。夹座内侧的弧形接触面做了光滑圆弧过渡，圆弧直径适配常规大截面动力电缆的外径范围，抱紧时接触面积可达电缆外圆周的三分之二以上，固定摩擦力足够抵抗常规设备振动带来的线缆窜动。

　　安装边界方面，底部安装边为平直结构，可直接贴合设备安装板、电缆桥架侧壁进行固定，安装时无需额外加工适配垫块，两个螺栓孔的中心距经过标准化设计，适配行业内通用的安装孔位间距，现场安装时可直接替换同规格的老旧电缆夹，无需重新打孔调整安装位置。整体外形为方正块体结构，相邻电缆夹并排安装时最小间距可控制在夹体本身宽度加2mm的间隙，在布线密集的电控柜内部可以有效节省安装空间，避免相邻固定件出现干涉。

　　细节设计上，压盖与夹座的贴合面做了限位止口结构，螺栓拧紧过程中压盖不会出现径向偏移，保证两侧压紧力始终对称作用在电缆上，不会出现单侧压偏导致的固定力不足问题。夹体主体采用硬质绝缘材质制作，本身具备足够的结构强度与绝缘性能，固定电缆时无需额外加装绝缘衬垫即可满足电气间隙与爬电距离的要求，两个压紧螺栓采用标准内六角圆柱头规格，现场安装时使用常规内六角扳手即可完成操作，无需特殊工装。

　　实际选型使用时，可根据待固定电缆的外径选择对应规格的夹体，安装时先将下半夹座固定在安装基准面上，放入电缆后扣合上压盖，分次对称拧紧两个螺栓，逐步施加预紧力，避免单次拧紧单侧螺栓导致压盖倾斜夹伤电缆。该结构相比传统的尼龙扎带固定、单螺栓抱箍固定，具备固定力稳定、抗振动性能强、不会长期使用出现松脱老化的优势，在长期处于振动工况的工业设备、移动电气设备上使用时，可靠性远高于常规柔性固定方式。夹体的外侧平面预留了标识刻印区域，可直接打印线缆回路编号、规格等信息，方便后期运维时快速识别线缆信息，无需额外悬挂标识牌。
