工业设备用红色蘑菇头急停按钮结构

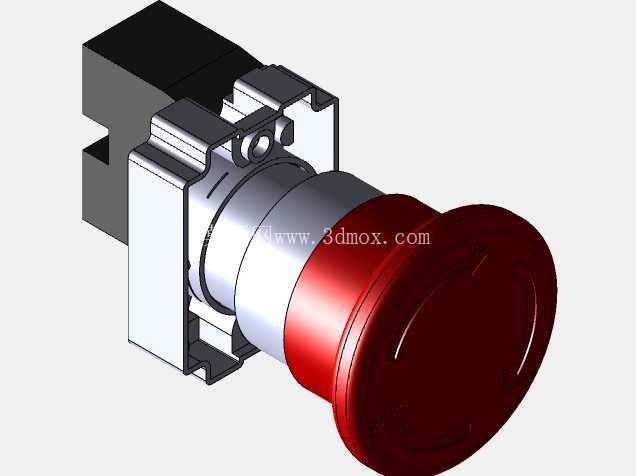

　　在各类工业生产设备、自动化产线、电力控制柜、起重运输机械的操作回路中，急停按钮是不可或缺的安全控制元件，其作用是在设备出现异常工况、人员操作失误或现场突发危险时，通过快速触发切断设备控制回路电源，迫使运行中的设备立即停止动作，避免机械伤害、设备损毁等安全事故扩大。本次呈现的这款急停按钮采用行业通用的蘑菇头操作端设计，红色操作帽直径符合常规工业操作的人机工程要求，操作人员在紧急状态下无需精准定位，仅凭肢体触感即可快速拍压触发，哪怕佩戴劳保手套操作也能保证触发可靠性，不会出现操作打滑、按压力度不足导致的触发失效问题。

　　从结构设计来看，这款按钮采用模块化拼接思路，前端红色操作帽采用圆弧过渡的大尺寸造型，边缘做了圆滑倒角处理，既避免尖锐棱角磕碰划伤操作人员，也能在拍压时分散按压力度，提升操作手感。操作帽与内部传动基座之间设置了导向限位结构，保证按压过程中动作行程线性无卡滞，触发到位后有清晰的档位反馈，操作人员可以明确感知按钮已经完成触发动作。中部的金属安装衬套采用标准安装螺纹设计，适配行业通用的面板开孔尺寸，安装时可以通过配套的锁紧螺母将按钮主体固定在设备操作面板、控制柜门板或者设备悬臂操作箱上，安装边界预留了足够的接线操作空间，不会和面板背部的线槽、其他电气元件产生安装干涉。

　　按钮后部的基座部分采用卡扣式拼接结构，将常开、常闭触点模块集成在基座内部，触点采用银合金材质，具备良好的导电性能与抗电弧烧蚀能力，在频繁通断控制回路的工况下能保持稳定的接触可靠性，不会出现触点氧化、接触不良导致的控制失效问题。基座与安装衬套之间设置了防转定位结构，安装完成后按钮整体不会因为长期按压操作出现转动移位，保证操作方向始终符合操作人员的使用习惯。按钮的触发动作采用按压锁止结构，拍压触发后按钮会保持在停止触发位置，必须通过顺时针旋转操作帽才能复位，避免误碰复位导致设备意外重启带来的安全风险，这个设计完全符合工业设备安全设计规范中对急停元件的锁止要求。

　　从实际应用场景来看，这类急停按钮广泛适配各类工业场景的安全控制需求，不管是小型台式加工设备、大型自动化生产线、起重吊装设备，还是电力配电柜体、物流输送设备，都可以通过标准开孔安装这款按钮，作为现场紧急停止的操作终端。设计过程中充分考虑了工业现场的复杂使用环境，按钮外露部分的防护等级可以满足常规车间的防尘防泼溅要求，少量切削液飞溅、粉尘附着不会影响按钮的正常触发动作，长期使用也不会出现操作卡滞、触点导通不良的问题。在进行三维结构设计时，各个部件的配合公差经过反复校核，安装衬套与面板的配合间隙、操作帽的按压行程、触点模块的触发位置都做了参数化定义，既保证各个活动部件动作顺畅无干涉，也能保证批量生产时的装配一致性，不需要额外的修配调整即可完成整机组装。对于结构设计人员来说，这款模型可以直接导入设备整体装配中，用来校核操作面板的开孔位置、按钮与周边操作元件的间距、背部接线空间是否充足，避免实际生产装配时出现元件干涉、操作空间不足的问题；对于电气选型人员来说，模型的安装尺寸、外形参数完全匹配实物规格，可以直接用来做设备操作界面的布局设计，提前模拟操作人员的操作路径，保证急停按钮布置在操作人员最容易触及的位置，同时不会和其他常规操作按钮产生误操作风险。
