可3D打印主纺纱机滚筒结构

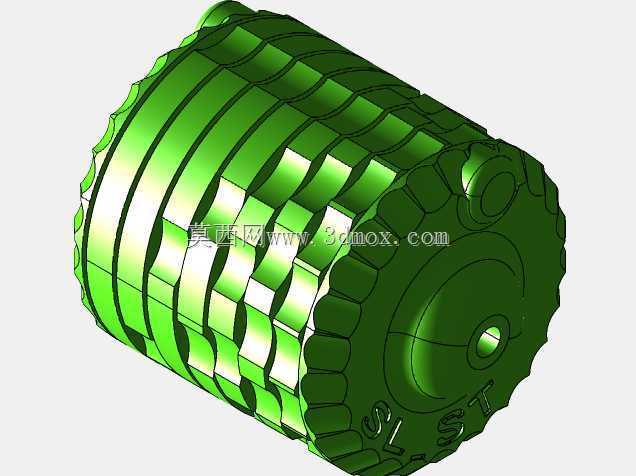

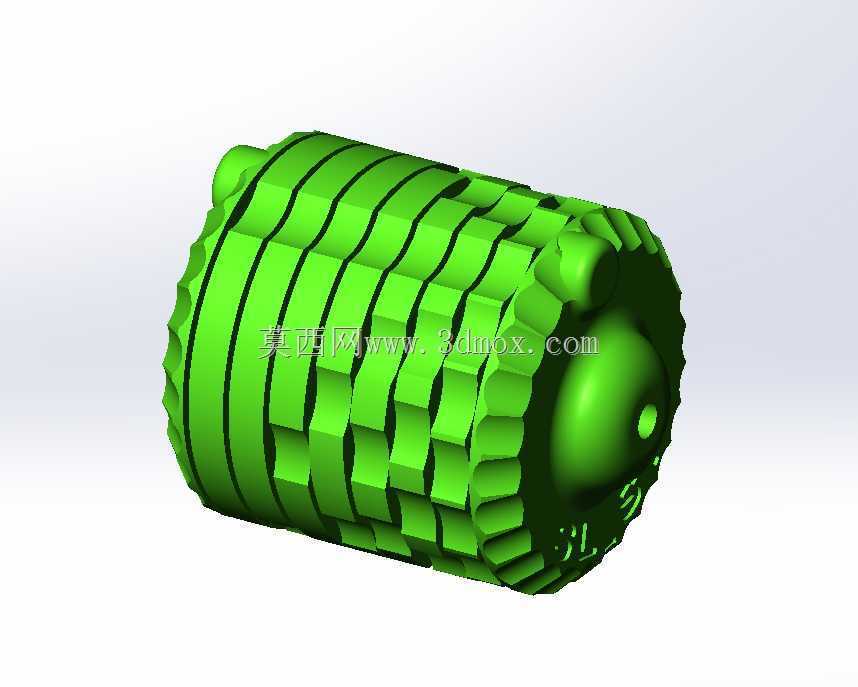

　　这款滚筒类结构件最初的设计定位是适配桌面级FDM3D打印设备制作的趣味机械结构，整体采用圆柱回转体构型，外圆周面均匀排布交错的阶梯状凸棱结构，这类凸棱并非装饰性设计，而是在结构滚动过程中通过相邻凸棱的错位咬合实现类似棘轮的单向步进触感，同时在滚动时会产生规律的顿挫反馈，这也是其结构趣味性的核心来源。从实际应用场景来看，这类结构既可以作为纺纱类教学演示设备的主滚筒模拟件，用于展示纱线卷绕过程中滚筒的握持、输送动作逻辑，也可以作为桌面创意机械摆件的核心运动部件，搭配简易支架即可实现手动拨动下的连续滚动展示，甚至可以改装为小型手动送料机构的牵引辊，利用表面凸棱的摩擦力带动薄型物料、细线材实现定距输送。

　　设计思路上，整体采用一体化无支撑打印构型，所有外凸结构的拔模角度均控制在45度以上，打印时无需添加额外支撑结构，打印完成后仅需去除底部 raft 即可直接使用，避免了支撑拆除带来的表面精度损失。滚筒两端设计有同轴的定位凸台，凸台直径与常规608微型轴承内圈尺寸匹配，安装时可以直接压入轴承实现回转支撑，两端凸台的同轴度公差控制在0.1mm以内，保证高速滚动时不会出现偏心抖动问题。滚筒内部采用中空网格填充结构，在保证整体结构强度的前提下尽可能降低打印耗材用量，同时减轻整体自重，手动拨动时可以获得更长的自由滚动时长。

　　从安装边界尺寸来看，滚筒整体外径为60mm，轴向总长度为80mm，两端定位凸台的直径为8mm，凸台轴向伸出长度为5mm，安装时预留的轴承位中心距需要匹配凸台尺寸，两侧安装板的间距控制在81mm即可保证滚筒转动时无轴向窜动。表面凸棱的高度为3mm，相邻凸棱的周向间距为5mm，这种尺寸设计既可以保证滚动时的顿挫反馈足够清晰，又不会因为凸棱过高导致滚动卡滞。滚筒端面设计有半圆形的拨动凹坑，既可以用手指直接拨动实现转动，也可以搭配小型拨杆机构实现间歇驱动，适配不同的演示场景需求。

　　在结构强度验证层面，采用PLA耗材打印时，填充率设置为20%即可承受日常手动拨动的载荷，不会出现凸棱断裂的问题；如果需要用于实际的轻载输送场景，可以将填充率提升至50%，或者更换为PETG、ABS等韧性更好的耗材打印，即可获得更好的耐磨性能。表面的交错凸棱结构在滚动过程中不会出现应力集中问题，所有棱边均做了R0.5mm的圆角处理，既避免了打印时的锐边翘曲，也防止使用过程中划伤手指。这类结构的设计核心是在满足可打印性的前提下，通过周向结构的错位排布实现特殊的运动反馈，既可以作为机械原理教学的演示案例，帮助学习者理解回转体表面结构对运动特性的影响，也可以作为创意机械装置的核心部件，拓展出更多的互动玩法。
