便携背负式手动洒水喷枪结构设计

　　这套结构围绕单人移动喷洒作业展开，主体由承压储水筒、弯折输水钢管、操作握把、侧向控制阀、顶部加注口和前端喷射管组成。整体采用背负或手提携带的布置思路，储水段集中在设备中部，管路向斜上方延伸形成握持与喷射高度，操作人员不必弯腰即可对准绿化带、路面边角或小型施工区域进行洒水。

　　从实际使用场景看，这类机具常见于小区绿化养护、道路边缘降尘、苗圃临时浇灌、堆场表面压尘以及小型场地清洁。与固定式喷灌系统相比，它不需要预先铺设管线，也不依赖外接水源持续供水；罐体充水后可在狭窄通道、台阶周边、树池内部和车辆不易进入的区域灵活作业。前端长管能够越过绿篱、花台和低矮障碍物，将水流送到普通洒水车难以覆盖的位置。

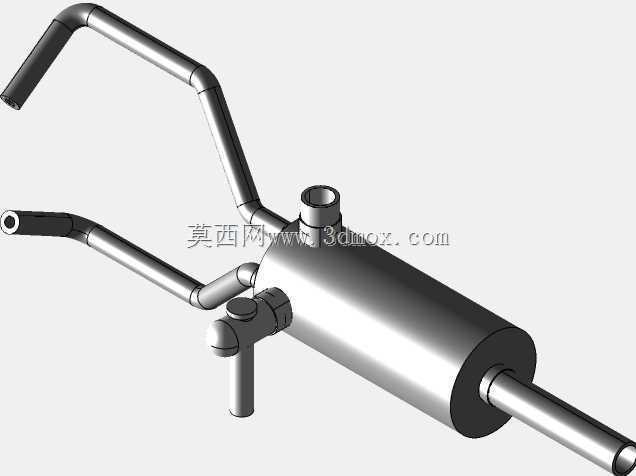

　　储水筒采用圆筒形布局，筒体轴线沿设备前后方向布置，这种形态在有限外形尺寸下能够获得较稳定的容积，同时圆柱壁面对内部水压的承载更均匀，端部封盖与筒体连接处形成环形过渡，可降低局部应力集中。筒体顶部设置竖向接口，用于加水、排气或连接辅助盖体；侧下方引出输水通路，使水流在罐内液位变化时仍能保持较稳定的抽取路径。筒体后部伸出的长管既是喷射通道，也可在作业时作为方向控制段，操作人员通过转动整体姿态来调整落点。

　　管路部分采用多段折弯钢管拼接，弯头位置以圆弧过渡，而不是直角急转。这样处理一方面减少水流在转向处的涡流和压损，另一方面避免弯管内侧出现严重折皱或外侧壁厚过度减薄。主通路从筒体侧部接出后分成高低不同的管段：高位管向后上方弯曲，末端套有防滑握持段，适合提携和稳定设备；低位管向前延伸，承担喷射导向。两段管路之间通过三通或汇流结构与罐体连接，使整体骨架在充水后仍具有足够刚度。

　　控制阀布置在筒体侧前方，位置靠近操作人员手部，旋钮式阀杆与短管轴线垂直，便于在喷洒过程中用单手完成开度调节。阀门入口、出口均采用短圆柱接口与管路对接，连接处保留了装配台阶，方便压盖、密封圈或锁紧螺母的布置。通过改变阀芯开度，可以在直冲水流和分散水雾之间调整输出状态：浇灌植物根系时使用较缓的大流量，抑制扬尘时可提高出口流速，冲洗路面泥渍时则采用集中水柱。

　　外形边界上，设备最高点为后上方弯管，最前端为伸出的喷射管，最大宽度集中在筒体和阀门区域。建模时需要重点校核三个空间关系：其一，弯管末端握把与罐体之间要留出手掌通过距离，避免握持时手指碰到筒壁；其二，顶部加注口周围应保留开盖和注水空间，不能被上弯管遮挡；其三，前端喷射管旋转或俯仰时，不得与阀体、罐体加强筋发生干涉。若用于背架安装，还需在筒体下方或背部预留绑带、托架和缓冲垫的安装面，储水满载后的重心应尽量靠近人体背部中心，减少翻转力矩。

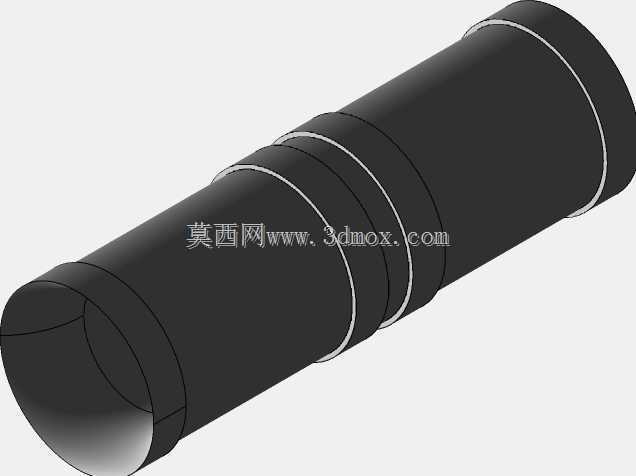

　　结构细节上，各管端均保留了插接段和端部限位特征，便于实物制作时采用焊接、螺纹连接或卡套连接。细长管与筒体交汇处不宜采用简单尖角相贯，应增加补强包边或加厚接头，因为洒水作业中管路会受到水流脉动、手部扳动和落地碰撞的复合载荷。握持段采用深色包覆层，既提升湿手状态下的摩擦力，也能在金属管温度较低时改善操作手感。喷射端收口设计使过流面积逐渐减小，有利于提高出口流速，但收口角度不宜过陡，否则会造成明显紊流噪声和射程下降。

　　从维护角度看，顶部开口可作为日常清洗通道，便于排出罐底沉积泥沙；侧置阀门靠近外部，拆卸时不需要拆解全部管路。管路折弯半径统一、接头轴线关系清晰，也有利于后期更换密封件和裁切替换管段。整个模型把储水、控制、握持和喷射功能整合在一套紧凑骨架中，既体现了小型洒水机具的轻量化方向，也保留了承压、密封和人机操作方面的工程约束。
