简易呼吸机双推杆同步驱动结构

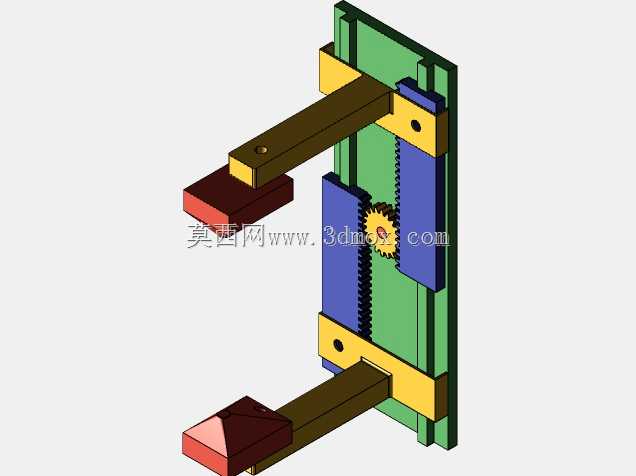

　　该结构主要应用于应急场景下的简易呼吸辅助设备，作为核心动力输出部件承担往复推送的功能，在无复杂气源供给的临时救治场景中，可通过手动或外接低速动力输入，实现按压端的同步往复动作，替代人工按压完成通气辅助的基础动作，适配临时搭建的救治点位、户外急救场景下的简易呼吸支持需求，无需复杂的气路配套即可完成基础的推送动作输出。结构整体采用立式板载安装形式，主体依托一块竖直安装的基板作为承载基准，所有传动与执行部件均固定在基板正面，安装时仅需将基板通过四角的安装孔固定在设备架体上即可完成定位，基板厚度适配常规M4规格的紧固件安装，整体安装边界宽度控制在120mm范围内，竖直方向总高度不超过280mm，垂直于基板方向的突出厚度不超过90mm，可直接嵌入小型便携急救设备的内部舱位，不会占用过多的设备内部空间，适配便携类急救设备的紧凑布局要求。

　　传动部分采用齿轮与双侧齿条啮合的同步驱动方案，中间的传动齿轮作为动力输入件，两侧分别与两根平行布置的齿条啮合，当齿轮转动时，两根齿条会沿着基板上的导轨槽做方向相反的同步直线运动，分别带动上下两个推杆端完成伸出与回缩的动作，这种对称式的啮合结构可以抵消单侧齿条传动带来的侧向力，避免推杆运动过程中出现卡滞，同时保证两个推杆端的运动行程完全一致，行程差控制在0.2mm以内，确保两端输出的推送力均匀。导轨部分采用基板上直接加工出的导向槽配合齿条侧边的限位凸台实现导向，上下两端分别设置黄色的限位挡块，挡块通过紧固件固定在基板上，既可以限制齿条的最大运动行程，避免齿条与齿轮脱离啮合，也可以作为导轨的端部支撑，承受推杆伸出时的侧向载荷，推杆端部设置有红色的按压接触块，接触块采用平面结构，接触面积适配呼吸气囊的按压面尺寸，推送过程中接触块始终保持与按压面平行，不会出现偏载导致的气囊受力不均问题。

　　设计过程中优先考虑了结构的易加工性与可靠性，所有零件均采用规则的板件与杆件结构，没有复杂的曲面特征，常规的铣削与线切割加工即可完成所有零件的制作，不需要特殊的加工工艺，适合应急场景下的快速加工与组装；传动齿轮采用标准模数设计，齿形参数符合通用机械传动标准，损坏后可直接替换标准件，降低维护难度；两根推杆平行布置，中心距与齿轮的分度圆直径匹配，装配时仅需保证齿轮与两根齿条的啮合间隙在0.1mm-0.3mm之间即可正常运行，不需要复杂的装配调试，非专业人员经过简单指导即可完成组装与更换。

　　结构的运动逻辑完全匹配简易呼吸机的按压需求，齿轮转动一圈即可完成一次完整的按压与复位循环，输入转速控制在12r/min-20r/min区间时，即可匹配正常的人工呼吸频率要求，不需要额外的减速结构即可直接适配手动摇柄或者低速电机的动力输入；推杆的最大推送行程可通过调整上下限位挡块的安装位置进行微调，适配不同规格呼吸气囊的按压深度要求，调整范围在20mm-40mm之间，可满足不同年龄段患者的通气量需求。整体结构没有易损的复杂密封件或者精密配合部件，日常存放不需要特殊的维护，传动部位仅需涂抹常规润滑脂即可保证长期运行顺畅，适合作为应急储备类设备的核心结构，在长时间存放后仍可快速投入使用，不会因为长期静置出现卡滞或者失效问题。
