百升容量工业液压系统储油箱体结构

　　在工业液压系统的配套设计中，储油部件的结构合理性直接决定整套动力单元的运行稳定性，这款百升级别的储油箱，主要面向中大型液压站、固定式工业液压设备的配套需求，区别于小型设备的集成式小容积油腔，该结构可满足持续大流量液压回路的介质存储、散热、杂质沉淀需求。从实际应用场景来看，这类箱体常配套于锻压设备压力回路、大型工装夹紧动力单元、固定式液压升降平台的动力站部分，安装位置多位于设备底部侧方或者独立动力柜的下层空间，因此在结构设计阶段就充分考虑了安装边界的适配性。箱体主体采用钣金拼焊结构，主腔体为规则长方体构型，这种构型的优势在于可以最大化利用安装空间，在有限的占地轮廓内实现最大的储液容积，同时规则的平面结构也便于后期安装液位计、

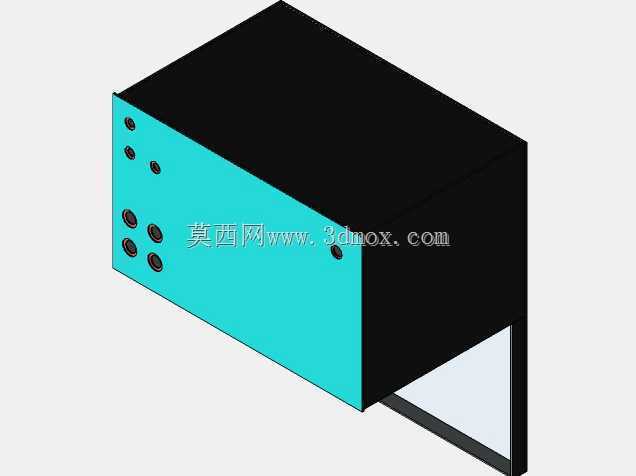

　　油温传感器、空气滤清器等外接附件。正面的青蓝色面板为油路接口安装面，上面预留了多组不同通径的螺纹安装孔，不同孔径分别对应压力油出口、回油口、泄油口以及备用回路接口，接口位置采用高低错落排布，避免外接管路时出现干涉，同时低位布置的泄油口可以保证箱体维护时内部介质能够完全排空，减少残留。接口面板与黑色的箱体主体采用满焊连接，焊接位置做了打磨防渗处理，避免长期承压使用过程中出现渗漏问题。箱体底部预留了支架安装位，配套的L型支撑支架可以将箱体抬离安装基面一定高度，一方面可以避免底部长期接触基面出现锈蚀，另一方面也给底部的排污阀预留了操作空间，日常维护时不需要额外抬升箱体就可以完成排污操作。从设计思路来看，这款箱体没有采用复杂的异形结构，

　　所有折弯、焊接工序都适配常规钣金加工工艺，不需要定制特殊工装就可以完成量产加工，有效控制加工成本。腔体内部在设计时预留了隔板安装槽位，实际装配时可以根据回路需求加装挡油隔板，延长介质在箱体内部的停留路径，让回油带入的气泡有足够时间上浮析出，同时让介质携带的金属杂质能够充分沉淀到箱体底部的沉渣区，避免杂质被吸入泵体造成元件磨损。箱体顶部为全封闭平面结构，预留了标准的空气滤清器安装孔以及清洗窗口，既可以保证箱体内部与外界气压平衡，避免油泵吸空，也可以在定期维护时打开清洗窗口清理内部沉积的油泥。在安装边界方面，箱体的整体外轮廓尺寸适配主流的1米级液压站安装框架，侧面的安装孔位可以直接和标准铝型材框架或者碳钢焊接机架对接，

　　不需要额外制作转接板，外接管路的接口朝向统一朝向设备外侧，方便后期管路装配与日常点检。在实际选型匹配时，这款百升容积的油箱可以适配流量在60-100L/min的液压泵组，能够满足连续8小时以上工业运行的散热需求，不需要额外加装独立冷却装置就可以将油温控制在合理区间，只有在高温高负荷的连续作业场景下才需要搭配风冷却器使用。箱体的板材厚度选择充分考虑了储液后的承重需求，侧壁板材可以承受满油状态下的静压力，不会出现鼓胀变形，接口位置的板材做了局部加厚处理，避免反复拆装管路时出现螺纹滑牙或者板材变形。不同于民用储液容器，工业液压油箱的所有开孔位置都做了翻边或者焊接加强螺母处理，保证连接强度，同时所有内部焊缝都做了去焊渣处理，避免加工残留的杂质进入液压回路造成阀组卡滞。在实际装配过程中，这类箱体通常会在内部喷涂耐油防锈涂层，外部漆面根据设备整体配色做适配，图中展示的青蓝与黑色搭配也是工业液压设备比较常用的配色方案，既可以区分功能面板，也有较好的耐油污表现，日常清理时只需要擦拭表面就可以去除附着的油污。
