手动三辊卷板滚压成型设备结构

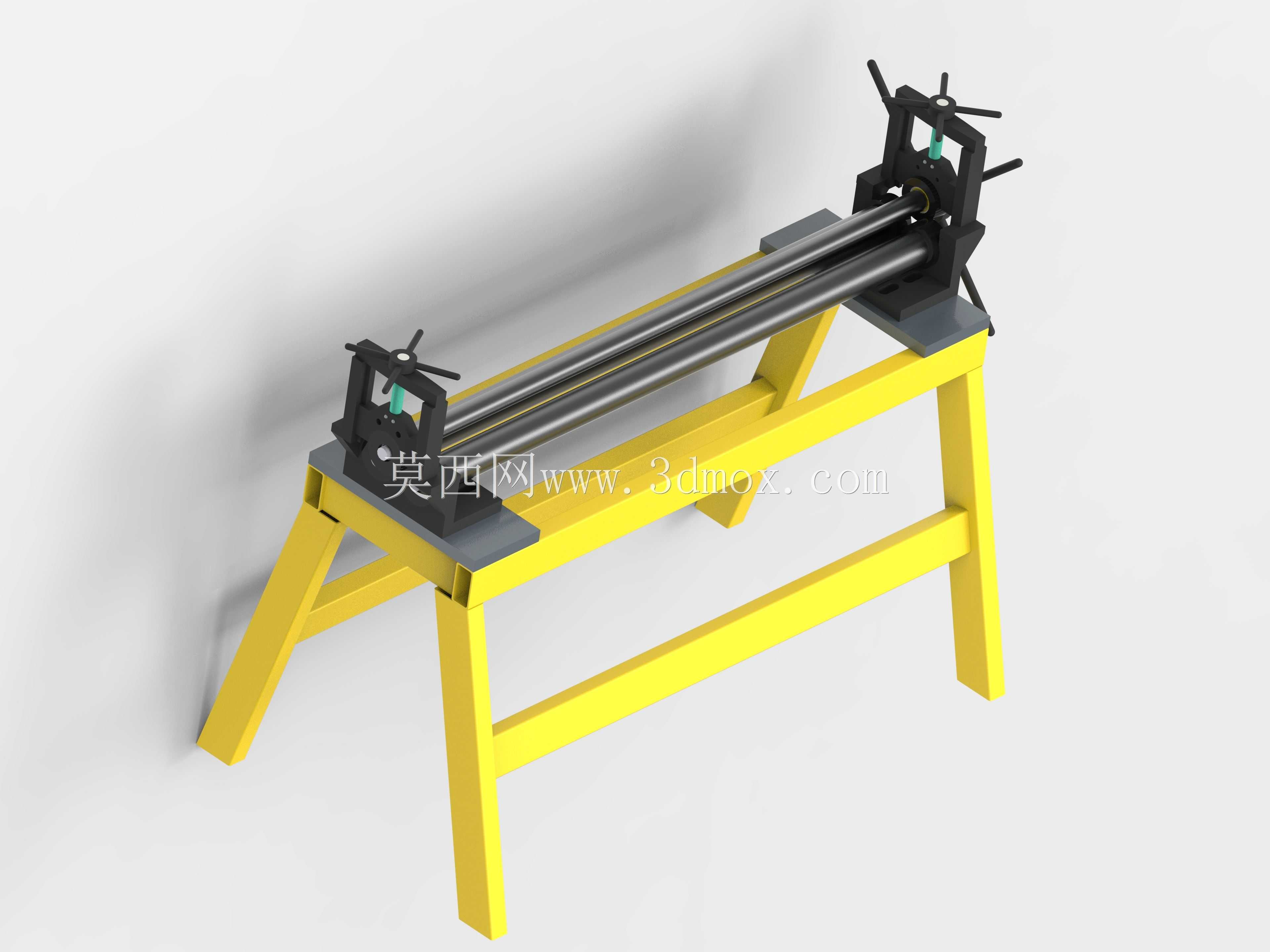

　　在小型钣金加工、通风管道预制、五金小件成型的作业场景里，这类手动三辊结构的滚压设备一直是小批量加工场景里的刚需配置，不同于大型数控卷板设备动辄数吨的自重与对厂房空间、供电配套的高要求，这款手动滚压设备采用开式三角支撑机架结构，整体落地式安装不需要额外做地基预埋，普通硬化车间地面即可放置使用，适配零散维修、小型加工厂的多工位转移作业需求。设备核心作业单元为三根平行布置的冷拔圆钢辊轴，辊轴表面做调质处理与精磨加工，表面粗糙度控制在Ra1.6以内，避免滚压作业时在金属板材表面留下压痕，影响成型工件的外观质量。两侧的辊轴调节支座采用手轮驱动的丝杠进给结构，操作人员转动顶部手轮即可同步调整上辊的下压量，进给丝杠带有梯形螺纹自锁特性，

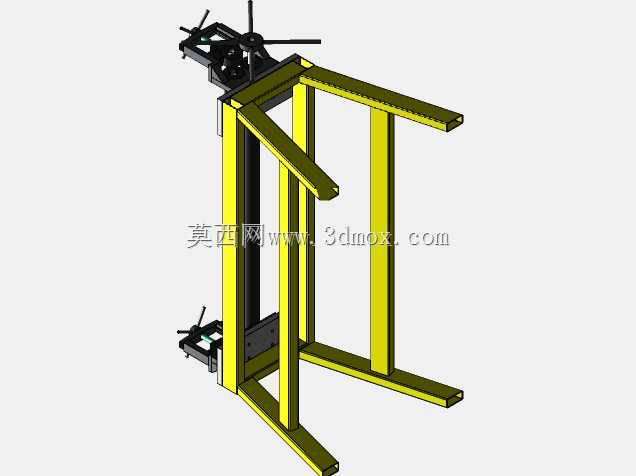

　　调整到对应下压量后不需要额外锁止结构即可保持位置稳定，滚压作业过程中不会出现辊距偏移导致的成型尺寸偏差。机架部分采用矩形钢管焊接成型的三角支腿结构，支腿之间设置横向连接拉杆增强整体刚性，滚压作业时承受的径向载荷可以通过支腿均匀分散到地面，即使滚压1.5mm厚度的普通冷轧钢板，机架也不会出现明显的形变抖动。设备的操作端没有额外的动力配置，完全依靠操作人员手动扳动辊轴端部的摇柄带动辊轴转动，依靠辊轴与板材之间的摩擦力带动板材进给，逐步完成不同曲率的圆弧卷制成型，既可以完成整圆的筒状工件卷制，也可以通过调整下压量完成不同弧度的弧形板件预弯，适配通风管弯头、小型储料筒、工艺护罩等多种工件的加工作业。从建模设计的角度来看，

　　这款设备的结构做了充分的装配工艺优化，所有辊轴与支座的连接位置都采用标准深沟球轴承作为转动支撑，转动阻力小，长期使用磨损后仅需更换同型号标准轴承即可完成维护，不需要对主体结构进行二次加工。辊轴的有效作业长度覆盖小型钣金加工的常规板宽需求，两侧支座的安装位置预留了足够的操作空间，板材进料、出料过程中不会与机架结构发生干涉，手轮的安装高度适配成年操作人员站立操作的舒适区间，长时间作业也不容易产生操作疲劳。设备的整体安装边界控制在小型作业设备的常规尺寸范围内，不需要占用大型设备的固定工位，车间边角位置即可放置使用，对于没有配置大型钣金成型设备的小型加工点、设备维修班组来说，这类手动滚压设备可以覆盖绝大多数薄板卷圆的作业需求，

　　不需要外协加工即可完成对应工序，有效压缩零散加工的周期与成本。结构设计上没有冗余的复杂构件，所有受力部件的截面尺寸都经过载荷校核，支腿的倾斜角度经过优化，既保证了支撑稳定性，也尽可能压缩了设备的整体自重，方便两到三名操作人员即可完成设备的移位调整，适配流动作业、临时加工点的使用需求。辊轴两端的支座采用螺栓连接的方式固定在机架顶部的安装平板上，后期如果需要加工不同宽度的板材，仅需更换对应长度的辊轴、调整支座安装间距即可完成改造，不需要重新制作整体机架，具备不错的改造拓展空间。
