工业涂胶辊式胶液涂布作业装置结构

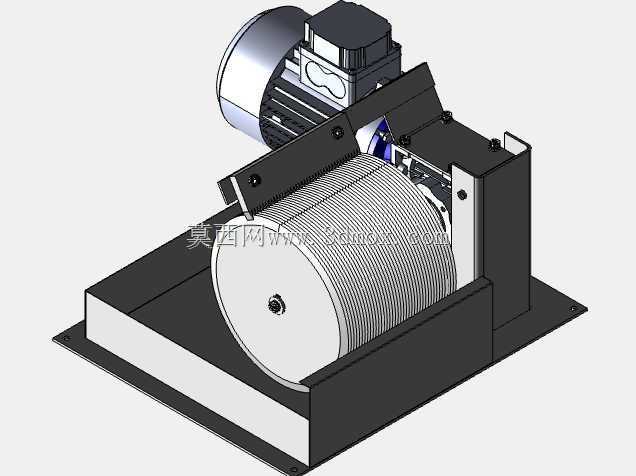

　　这套辊式涂布作业结构，核心应用场景集中在包装材料表面涂胶、纸品复合上胶、薄型卷材功能性涂层涂布这类连续化生产工位，区别于针式点胶、喷雾涂胶的非接触作业形式，该结构依靠带细密线槽的涂布辊与待加工基材直接接触，能实现胶层厚度均匀、涂布幅宽一致的连续作业，尤其适配粘度在100-5000cps区间的水基胶、热熔胶类介质的涂覆作业，在纸箱生产、标签复合、柔性包装加工产线的涂胶工位有很高的适配性。从功能实现逻辑来看，整套结构的动力输入端采用标准卧式异步电机直连减速传动副，动力输出端直接驱动涂布辊做定速回转，涂布辊表面加工的等距细密环槽，一方面可以在辊面储留定量胶液，避免胶液在辊面流动造成涂布不均，

　　另一方面环槽的棱边可以在接触基材时将胶液均匀刮涂在材料表面，相比光面涂布辊，带线槽的辊体对胶液粘度波动的适应性更强，不会因为胶液短时粘度升高出现局部漏涂的问题。结构设计阶段，首先确定的是涂布辊的有效作业幅宽边界，辊体的有效工作面长度对应常规加工卷材的通用幅宽，辊体两端采用带座轴承支撑在两侧立式安装板上，安装板与底部安装底板采用螺栓刚性连接，底板上预留的长圆形安装孔，可以适配不同产线机架的安装孔位，调整整套装置在产线上的前后安装位置，保证涂布辊与基材输送辊的平行度误差控制在0.1mm/m以内，避免涂布过程中出现基材跑偏、胶层一边厚一边薄的问题。电机的安装位置设置在涂布辊的斜上方，电机输出轴与涂布辊轴端采用同步带传动，

　　传动比根据涂布作业的常规线速度匹配，保证涂布辊的表面线速度与基材输送速度保持一致，避免出现相对滑动擦花基材表面或者胶层拉花的问题。电机安装座与侧安装板之间设置有调节腰孔，可以调整同步带的张紧度，降低传动过程中的振动传递，保证涂布辊运转的径向跳动量控制在0.02mm以内，确保涂胶厚度的一致性。两侧立式安装板上还预留有刮胶刀的安装位，现场使用时可以根据胶液特性选配不同厚度的刮胶片，刮胶片与涂布辊表面的接触压力可以通过安装板上的调节螺钉微调，控制辊面带胶量，进而实现不同厚度胶层的涂布需求，刮胶刀下方预留有集胶槽的安装空间，可以将刮下的多余胶液导流回储胶腔，减少胶液浪费。整套结构的安装边界充分考虑了产线集成的需求，

　　底部安装底板的厚度选用足够刚性的板材，避免设备长期运转出现底板变形导致辊体平行度超差，所有外露的传动部位都设置有钣金防护罩，既可以避免生产过程中杂物卷入传动副造成设备损坏，也可以防止胶液飞溅污染车间环境。从结构建模的细节来看，涂布辊的线槽加工参数、轴承位的配合公差、安装板的定位基准都做了明确的设计约束，辊体两端的轴肩定位尺寸可以保证辊体运转时不会出现轴向窜动，侧安装板上的轴承安装孔采用一次装夹镗孔加工，保证两侧孔的同轴度要求，避免轴承安装后出现别劲导致的运转阻力增大、轴承过早磨损的问题。在实际选型适配时，该结构可以根据不同的涂布速度要求更换不同传动比的同步带轮，也可以根据涂布胶液的腐蚀特性更换不锈钢材质的涂布辊，适配溶剂型胶液的涂覆作业，整体结构的模块化程度较高，不需要对主体结构做大幅修改就可以适配不同幅宽、不同涂布厚度的生产需求，相比集成在大型涂布机内的涂胶机构，这种独立单元式的涂胶结构可以直接加装在现有产线上，降低产线改造的成本与周期。
