24英寸长撬杆配套卷筒驱动装置结构

　　在车间工装夹具调整、重型设备部件移位、生产线辅助对位这类需要小范围大作用力位移的作业场景里，带长撬杆的卷筒驱动结构一直是一线装配、维保人员常用的省力作业部件，这套24英寸撬杆配套的卷筒驱动装置，就是针对需要持续收放牵引、同时借助杠杆放大操作力的工况设计的。从实际使用场景来看，这类结构常被集成在小型物料牵引工位、工装张紧调节单元、设备检修移位辅助机构上，不需要外接复杂的液压或气动动力源，依靠电机驱动卷筒配合撬杆的手动杠杆补力，就能完成常规人力难以实现的重载微调与牵引动作。

　　从功能特性上看，这套结构的核心是通过电机直连减速端带动卷筒转动，实现绳索或牵引带的平稳收卷，卷筒表面加工有等距的螺旋绳槽，能保证牵引件在收放过程中整齐排列，避免乱绳、卡滞带来的牵引力骤变问题；侧方预留的24英寸长撬杆安装位，是这套结构区别于普通电动卷筒的关键设计——当遇到电机输出扭矩不足以带动负载启动、或者需要毫米级精准对位的场景时，操作人员可以将撬杆插入对应连接位，利用杠杆原理放大输入力矩，既可以辅助电机完成重载启动，也能断开动力后手动微调牵引位置，适配设备安装对位、工装张紧度微调这类对位置精度要求高的作业需求。

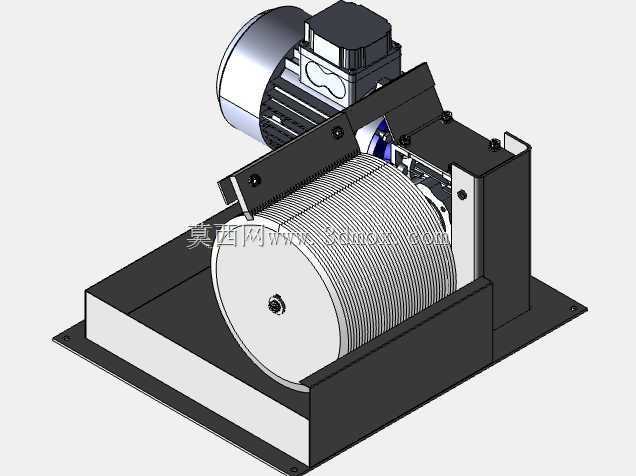

　　设计思路上，整套结构采用底板集成式安装布局，电机、减速支撑座、卷筒组件全部固定在一块整体式安装底板上，支撑座采用双侧立板支撑结构，卷筒转轴两端分别嵌入两侧立板的轴承位，保证卷筒转动时的同轴度，避免长周期运行后出现转轴偏磨、绳槽错位的问题；电机与卷筒的连接端设置有防护挡板，既能防止作业过程中异物卷入传动啮合部位，也能避免牵引绳脱槽后卡入电机输出端造成设备损坏。撬杆的连接位设计在卷筒侧端的传动配合处，采用六角孔配合定位，撬杆插入后不会出现打滑空转，同时预留了足够的操作空间，操作人员站在设备侧方就能完成撬杆操作，不需要探身到设备正下方或狭窄间隙里，符合现场作业的安全操作空间要求。

　　外形尺寸与安装边界方面，整套装置的安装底板采用带安装孔的平板结构，四个角位预留了螺栓固定孔，可以直接固定在型材机架、钢制工作台或者设备基座的平面上，不需要额外制作复杂的转接安装座；卷筒的有效容绳长度对应24英寸撬杆的操作力臂设计，当撬杆完全插入连接位时，操作端距离设备主体的安全距离足够，不会出现操作时撬杆磕碰电机或支撑立板的问题；整体结构的横向宽度以卷筒长度为基准，电机突出侧的宽度不超过底板边界，安装时只需要预留出撬杆操作的侧方空间即可，不需要在设备前后方向预留额外的操作位，能适配空间紧凑的生产线边、设备检修工位的安装需求。

　　从结构细节来看，卷筒端盖采用中心螺栓锁紧的固定方式，后期维护时只需要拆卸中心螺栓就能更换卷筒或者调整绳槽间隙，支撑立板与底板之间采用螺栓连接而非焊接固定，当不同工况需要更换不同直径的卷筒时，只需要调整两侧立板的间距或者更换对应高度的立板就能完成适配，不需要重新加工整套底板；电机的安装位采用可调式腰型孔设计，安装时可以调整电机的前后位置，保证传动啮合间隙处于合理范围，降低运行过程中的传动噪音与部件磨损。这套结构没有冗余的装饰性设计，所有外形结构都服务于功能实现，外露的部件都做了圆角处理，避免操作过程中剐蹭操作人员，同时整体结构的重心落在安装底板的中心区域，固定后不会出现偏重侧翻的问题，即使是在移动小车上集成这套装置，也能保证运行过程中的稳定性。
