IntertekDP560池塘泵入口过滤结构

　　在园林水景、小型水产养殖以及庭院池塘的水循环系统中，池塘泵的稳定运行直接决定了水体循环效率与水质维护效果，而入口端的过滤部件，是阻挡大体积杂物进入泵腔、避免叶轮卡滞、流道堵塞的核心防护结构，这款适配Intertek DP560泵的入口滤网，就是针对这类应用场景开发的配套防护零件。从实际工况来看，池塘水体中往往混杂着落叶、水生植物残茎、小型鱼虾、泥沙结块等尺寸不一的固体杂物，一旦这些杂物顺着进水水流进入泵体内部，轻则会造成叶轮动平衡被破坏，引发泵体振动加剧、运行噪音升高，长期运行还会导致叶轮磨损、密封件失效，重则直接卡滞叶轮造成电机过载烧毁，因此入口滤网的过流能力、结构强度以及安装适配性，直接影响整泵的无故障运行周期。

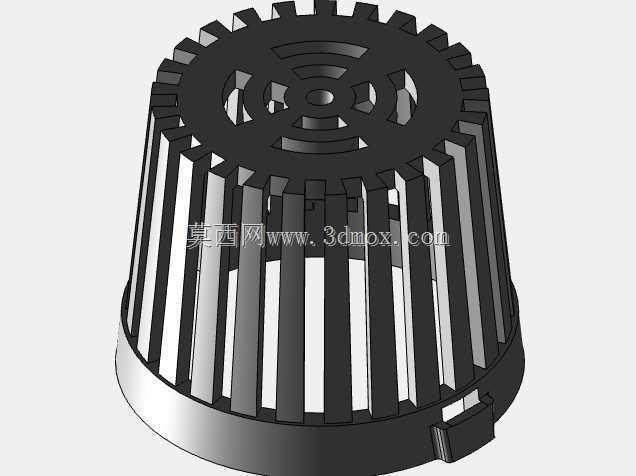

　　这款滤网采用锥台形的整体结构设计，顶部为封闭的带辐条状格栅的端盖，周向均匀分布竖向的过流栅条，底部为带安装限位结构的连接底座，这种结构设计首先在有限的安装空间内最大化了过流面积——相较于平面滤网，锥台形结构可以在相同的底座安装直径下，拓展周向与顶部的过流区域，即使部分栅条被杂物附着堵塞，剩余的过流面积依然能够满足泵的额定进水流量需求，避免因滤网堵塞造成泵入口负压过大、气蚀风险升高的问题。周向的竖向栅条采用等间距排布，栅条之间的间隙尺寸经过匹配设计，既能够阻挡尺寸超过泵流道最小通径的杂物进入泵腔，又不会因为间隙过小造成过水阻力过大，影响泵的进水效率；栅条本身的厚度做了加强设计，在日常清理滤网附着杂物、或者遇到水流冲击带来的杂物撞击时，

　　不会出现栅条变形、间隙变大导致过滤失效的问题。顶部端盖的辐条状格栅结构，一方面对顶部区域形成防护，避免杂物从顶部正对进水口的位置直接冲入，另一方面辐条之间的镂空区域也补充了顶部的过流能力，端盖中心的定位凸台结构，能够在安装时与泵入口端的对应定位结构配合，保证滤网安装后不会因为水流冲击出现周向转动或者轴向移位。底部的连接底座采用与泵原始底板匹配的轮廓设计，侧边带有卡扣式的限位结构，安装时直接卡入泵入口端的原始底板对应卡槽即可完成固定，不需要额外的紧固件，日常维护拆卸清理时也不需要借助工具，直接掰开卡扣即可取下滤网清理附着的杂物，大幅降低了日常维护的操作难度。从安装边界来看，这款滤网的底座安装尺寸完全匹配DP560泵的入口底板安装位，整体的外轮廓尺寸不会超出泵体入口端的安装空间，安装后不会与池塘底部的安装基座、周边的管路接头产生干涉；锥台形的外形设计也让滤网在水中放置时，不会因为底部接触池塘底泥造成大面积的过流面封堵，周向的栅条距离底部安装平面留有一定的高度，即使滤网放置在带有少量底泥的池塘硬质基底上，底部的栅条也不会被底泥完全封堵，依然能够保留足够的进水通道。在实际使用过程中，这类塑料材质的滤网还兼顾了耐水腐蚀的特性，长期浸泡在池塘水体中不会出现锈蚀、材质脆化的问题，栅条的边缘做了圆角过渡处理，清理时不会划伤操作人员的手部，也不会挂住水生植物的纤维造成杂物缠绕堆积。从设计逻辑上，这款滤网并没有追求极致的过滤精度，

　　而是针对池塘泵的实际防护需求做了平衡——池塘泵的核心作用是水体循环，并不需要达到精密过滤的等级，只需要阻挡会造成泵体损坏的大尺寸杂物即可，因此栅条间隙的设计取值刚好略小于泵腔内部流道的最小通径，既实现了防护功能，又最大程度降低了过流阻力，同时这种大间隙的栅条结构也不容易被细碎的杂物完全堵死，延长了单次清理的维护周期，减少了日常运维的频次。在结构强度的设计上，周向的栅条与顶部端盖、底部底座采用一体化的结构设计，连接处做了圆角加强筋处理，避免在受到外力撞击或者拆卸用力时出现栅条断裂的问题，顶部端盖的环形加强筋结构，也提升了端盖的整体抗变形能力，即使人员在安装维护过程中不小心踩踏到滤网顶部，也不会出现端盖碎裂、结构垮塌的情况。
