小型容积式油泵壳体剖切结构

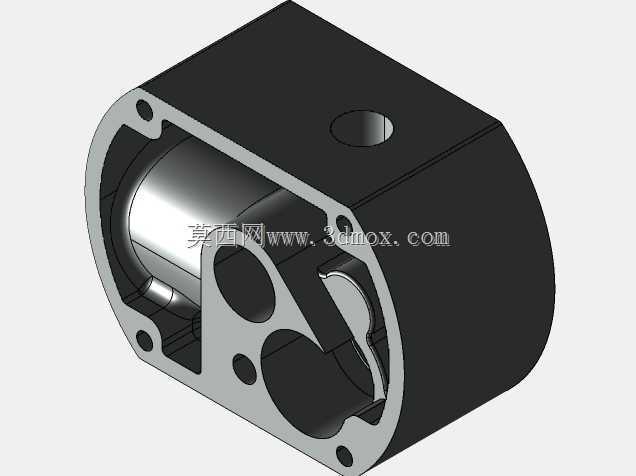

　　该结构对应小型容积式泵的外壳主体，常见于紧凑液压站、润滑供油回路、小型试验台以及设备内部辅助供油单元。壳体承担容纳转子或齿轮副、形成密闭工作腔、定位端盖和接口管路的作用，同时还要承受内部油压脉动、紧固件预紧以及安装振动。剖切后的三维表达把内部圆柱腔、隔板开孔、侧壁通道和端面连接孔同时呈现出来，便于在方案阶段检查运动件包络、密封面位置、油路走向与装配干涉。

　　从实际用途看，这类泵壳不是独立外观件，而是泵组件的承载基础。前端开口用于装入泵芯、轴封、端盖或配流元件；端面上的多个小孔对应螺栓连接、定位销或工艺孔，孔位分布围绕主腔布置，使端盖压紧后能够均匀约束密封区域。顶部圆孔可作为进出油接口、排气口、测压口或加工工艺孔，具体功能需结合管路方向和内部流道判断。壳体外侧采用近似圆弧与平面结合的轮廓，既减少箱体外形占用，也为铣削加工、夹具贴合和周边设备避让提供平面基准。

　　设计思路上，内腔大圆柱面是核心边界，决定转子、齿轮或活塞组件的径向空间；中间隔板并非简单减重结构，而是承担分隔腔室、支撑流道、增强刚度的作用。隔板上大小不同的圆孔与异形开口，需要同时满足介质通过、零件穿越和壁厚连续三项要求。若开孔过小，流道阻力增大，泵在高速运转时容易产生吸油不足或局部气蚀；若开孔过大、孔边距离外壁过近，则会削弱壳体承压能力，在油压循环下出现孔边应力集中。模型中可见孔边保留了较明确的实体壁厚，这种处理适合在压铸、铝合金切削或铸件后加工场景中控制最小壁厚。

　　安装边界方面，前端面应作为主要装配基准，端盖贴合面需要保证平面度和粗糙度，螺栓孔周围要有足够沉台或凸缘，避免压紧时局部塌陷。壳体外形宽度、高度和圆弧段半径决定了它在设备底板、阀块旁或电机端部的布置空间；顶部接口中心线到前端面的距离，会影响管路弯头和接头扳手空间。选型或改型时，不能只看泵的流量参数，还要核对壳体主腔直径、端面孔距、接口孔径、底侧支撑面以及外轮廓到相邻零件的最小间隙。

　　在三维建模过程中，这类零件适合先建立外部实体轮廓，再按内腔、隔板、流道孔、螺栓孔的顺序切除特征。主腔与外形之间应保持均匀壁厚，遇到开孔交汇区域要检查实体是否被完全打通，尤其是异形通道与圆柱腔相交处，容易出现薄刃、碎面或加工后尖角。端面螺纹底孔、销孔和沉孔应与端盖零件联动建模，装配时复核螺栓是否穿过隔板区域、是否与运动件包络冲突。对于需要铸造或压铸生产的方案，还应在非加工侧壁考虑拔模斜度和圆角过渡；对于直接数控加工的小批量样件，则可优先保证内腔尺寸准确和端面密封可靠。

　　该剖切模型的价值在于把泵壳内部不可见结构直观暴露：主腔提供泵芯工作空间，隔板维持腔室分区，端面孔系完成端盖锁紧，顶部接口承担介质或检测连接，外部曲面控制整机占用。工程使用时可围绕这些结构开展容腔校核、流道阻力分析、壁厚优化、安装间隙检查和加工工艺规划，从而在小型泵体设计或逆向参考时减少装配返工。
