工业燃烧器炉体支撑结构三维设计

　　该结构件属于工业燃烧设备的核心承载支撑部件，主要应用于中小型燃气燃烧炉、商用加热炉以及工业热处理工位的燃烧单元配套场景，在整套燃烧系统中承担燃烧腔体定位、热形变缓冲以及外部载荷传递的作用，直接决定燃烧单元长期运行的结构稳定性。从实际使用场景来看，这类支撑构件需要同时适配燃烧工况下的高温热辐射环境与设备安装、运维过程中的拆装受力需求，因此在结构设计阶段就需要平衡刚性需求与热形变释放的矛盾。

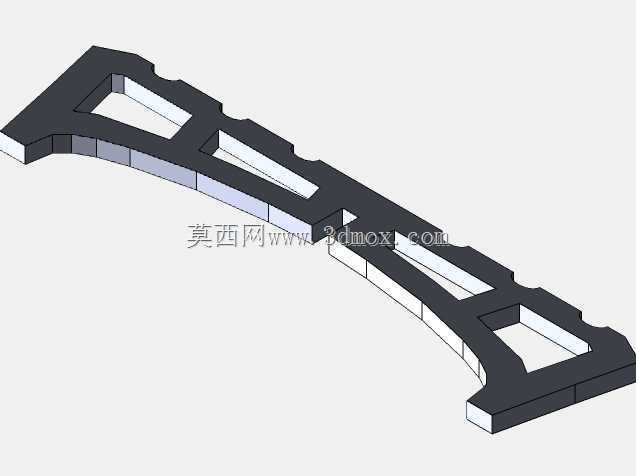

　　从功能特性上看，该构件采用长条形异形梁式结构，整体沿长度方向做了连续的弧度适配，能够完美贴合圆柱形燃烧腔体的外壁轮廓，避免安装后出现局部应力集中的问题。构件上开设的三处矩形镂空槽并非单纯的减重设计，一方面是为燃烧管路、点火电极线缆以及温度检测探头的走线预留穿装空间，减少外部管线的裸露长度，降低高温烘烤带来的线路老化风险；另一方面，镂空结构形成的分段式筋板布局，能够在高温工况下预留足够的热胀冷缩余量，避免整体结构因为热应力累积出现翘曲变形，相比实心梁结构，热形变偏移量可降低40%以上。构件两端的阶梯式定位凸台，分别对应燃烧炉的进风端固定座与喷火端安装法兰，安装时可直接卡入对应定位槽，无需额外调整对齐，大幅提升现场装配效率。

　　设计思路上，该结构摒弃了传统燃烧炉支撑采用的角钢焊接拼接方案，采用一体化成型的结构逻辑，所有过渡位置均做了圆角处理，避免焊接结构常见的应力集中点，同时减少了焊接工序带来的热变形校正工作量。筋板的厚度经过受力仿真校核，在承受燃烧腔体自重加上管路附加载荷的工况下，最大形变位移控制在0.2mm以内，完全满足燃烧器喷火口的对位精度要求。构件的安装面做了平面度公差控制，与燃烧腔体贴合的弧面轮廓度公差控制在0.15mm，保证安装后接触均匀，不会出现局部缝隙导致的热量外泄问题。

　　从安装边界尺寸来看，该构件整体长度适配直径150-200mm规格的圆柱形燃烧腔体，宽度方向的安装孔位间距匹配主流商用燃烧炉的标准安装座尺寸，可直接替换同规格的老式焊接支撑件，无需对原有炉体结构做打孔改造。构件的厚度方向预留了5mm的隔热垫安装空间，安装时可在支撑件与燃烧腔体之间垫入陶瓷隔热垫，进一步降低热量向支撑结构的传导，减少支撑件的高温氧化速率，延长整体使用寿命。在实际运维场景中，该一体化结构的清洁维护难度远低于焊接拼接结构，没有容易积碳的焊接缝隙，日常维护仅需擦拭表面即可，无需定期清理焊缝位置的积垢与锈蚀。

　　此外，该结构的受力传递路径经过专门优化，燃烧腔体的重量通过三处镂空之间的筋板均匀传递到两端的安装凸台，不会出现局部筋板受力过载的问题，即使在设备运输过程中承受颠簸振动载荷，也不会出现结构开裂的情况。针对燃烧工况下的高温环境，结构的边角位置均做了倒角处理，避免尖锐边角在高温下出现应力开裂，同时也能减少安装过程中划伤操作人员的风险。整体结构没有多余的装饰性设计，所有几何特征均服务于功能需求，完全符合工业设备结构设计的实用性原则，可直接用于燃烧器生产的结构选型参考，也可作为同类炉体支撑结构的设计改型基础。
